一、【XY-44A地質鉆機】概述

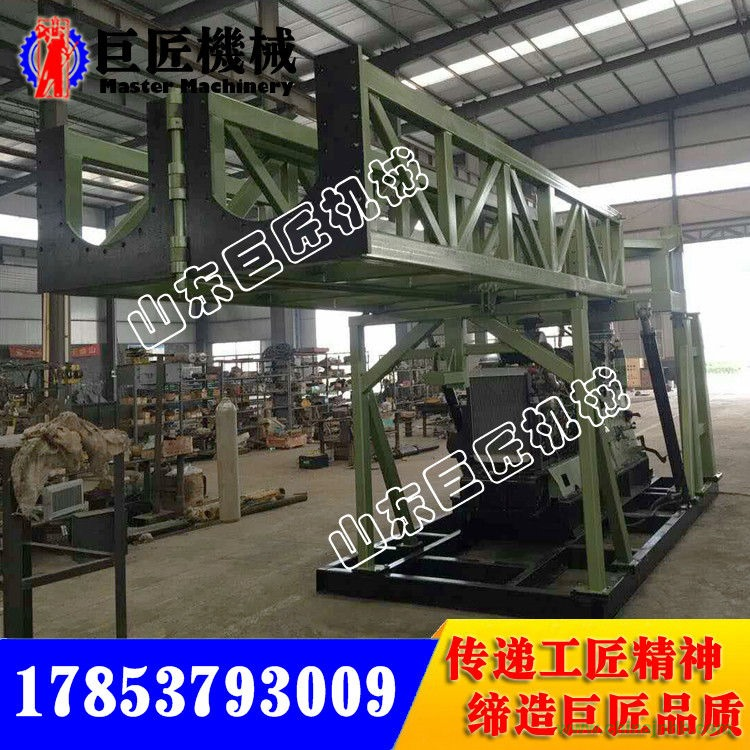

XY-44A地質勘探鉆機是在XY-44型鉆機的基礎上設計的新產品，除具備以上兩種機型鉆機的技術性能參數外，立軸給進部分增加了導向桿結構；配有水剎車、手壓油泵。
XY-44A千米鉆機主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進，以及大口徑基礎樁工程施工。
二、【XY-44A地質鉆機】主要特點
1、具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（達3200牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察，水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大（直徑93毫米），雙軸缸液壓給進，行程較長（可達600毫米），工藝適應性強，特別適合大直徑鉆桿繩索取心（上部取心）鉆進，有利于提高鉆進效率和減少孔內事故。
3、鉆進能力大，直徑71毫米繩索取心鉆桿額定鉆進深度可達1000米。
4、重量輕，可拆性好，鉆機凈重2300千克，主機可分解為10個部件（可拆部件重量300千克），搬遷方便，宜于山區工作。
5、液壓卡盤采用單向供油，卡盤夾持力大，夾持穩定。
6、配有水剎車，深孔鉆進，下鉆平穩安全。
7、采用單聯齒輪油泵供油，安裝簡單，方便使用，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。
8、鉆機結構緊湊，布局合理，所有部件表露在外，不相互重迭，便于維護、保養和修理。
9、重心低，移車距離長（可達460毫米），固定牢靠，高速鉆進穩定性好。
10、配有防震儀表，儀表壽命長，利于掌握孔內情況。操縱手把較少，操縱靈活可靠。
三、【XY-44A地質鉆機】技術參數
|
1、鉆進能力
|
|
（1）巖心鉆進
|
|
鉆桿類別
|
鉆桿規格
|
鉆進深度
|
|
國產鉆桿
|
內外平式鉆桿
|
φ43×6鉆桿
|
1400米
|
|
φ54×6鉆桿
|
1000米
|
|
φ67×6鉆桿
|
830米
|
|
內加厚式鉆桿
|
φ50×5.5鉆桿
|
1300米
|
|
φ60×6鉆桿
|
950米
|
|
繩索取心鉆桿
|
φ55.5×4.75鉆桿
|
1400米
|
|
φ71×5鉆桿
|
1000米
|
|
φ89×5鉆桿
|
800米
|
|
DCDMA
（金剛石巖心鉆機
制造商協會）鉆桿
|
內加厚式鉆桿
|
BW鉆桿
|
1250米
|
|
NW鉆桿
|
1000米
|
|
HW鉆桿
|
660米
|
|
繩索取心鉆桿
|
BQ鉆桿
|
1400米
|
|
NQ鉆桿
|
1100米
|
|
HQ鉆桿
|
750米
|
|
（2）水文水井鉆進
|
|
鉆桿規格
|
鉆孔直徑
|
鉆進深度
|
|
60毫米（外加厚）鉆桿
|
200毫米
|
800米
|
|
73毫米（外加厚）鉆桿
|
350毫米
|
500米
|
|
89毫米（外加厚）鉆桿
|
500毫米
|
300米
|
|
（3）基礎樁鉆進
|
|
用89毫米（外加厚）
鉆桿鉆孔直徑
|
松散地層
|
1000毫米
|
|
硬巖地層
|
600毫米
|
|
鉆孔深度
|
100米
|
|
2、鉆孔角度
|
0～360度
|
|
3、動力機
|
|
電動機
|
Y225S-4
|
37千瓦
|
1480轉/分
|
|
柴油機
|
YC4108ZD
|
50千瓦
|
1500轉/分
|
|
4、回轉器
|
|
型式
|
雙油缸液壓給進機械回轉式
|
|
立軸通孔直徑
|
93毫米
|
|
立軸轉速
|
|
動力機轉速（轉/分）
|
970（用于工程鉆進）
|
1480（用于巖心鉆進）
|
|
正轉低速（轉/分）
|
54；100；142；207；
|
83；152；217；316
|
|
正轉高速（轉/分）
|
166；306；437；635
|
254；468；667；970
|
|
反轉（轉/分）
|
44；135
|
67；206
|
|
立軸扭矩
|
3.2千牛·米
|
|
立軸行程
|
600毫米
|
|
立軸起重力
|
120千牛
|
|
立軸加壓力
|
90千牛
|
|
5、卷揚機
|
|
型式
|
行星齒輪傳動
|
|
鋼絲繩直徑
|
17.5毫米繩6W（16）或18.5毫米繩6×19
|
|
卷筒鋼絲繩容量
|
（17.5鋼絲繩）（170kg/mm2）110米
|
|
（18.5鋼絲繩）（170kg/mm2））90米
|
|
單繩提升力
|
45千牛
|
|
鋼絲繩提升速度
|
|
當動力機轉速為1000轉/分時
|
0.47；0.86；1.22；1.78米/秒
|
|
當動力機轉速為1500轉/分時
|
0.70；1.29；1.84；2.68米/秒
|
|
6、離合器
|
|
型式： 干式單片摩檫離合器
|
|
7、變速箱
|
|
型式： 滑移齒輪變速箱（4正1反）
|
|
8、油泵
|
|
型式： 單聯齒輪油泵
|
|
排量
|
20ml/r
|
|
工作壓力
|
20兆帕
|
|
壓力
|
25兆帕
|
|
9、水剎車
|
|
工作轉速
|
700～1800轉/分
|
|
單繩平衡速度
|
3～8米/秒
|
|
單繩平衡負荷
|
45千牛
|
|
10、機架
|
|
型式： 滑撬式（帶滑動底座）
|
|
鉆機后退行程
|
460毫米
|
|
11、外形尺寸（長×寬×高）
|
3042×1100×1920毫米
|
|
12、鉆機重量（不包括動力機）
|
2300千克
|
|
13、可拆部件重量
|
300千克
|
山東巨匠機械有限公司專業生產XY系列水井鉆機/地質勘探鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XY-4、XY-44A、XY-8。
