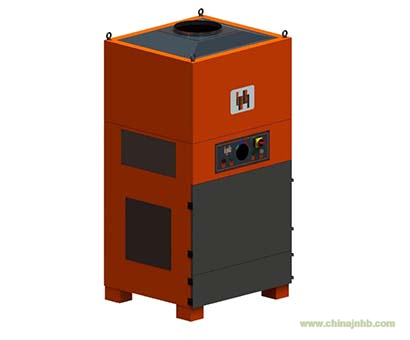

KDF-5.5/7.5系列工業集塵器是結合環保排放要求開發的脈沖反吹型工業集塵器，具有風量大、脈沖反吹、穩定可靠、占地面積小等特點。本機器可適用于粉塵的漂浮、懸浮粉塵收集與治理;適用于多工位作業的小型中央集塵系統；適用于鋼鐵、水泥、家具、陶瓷、化工、建筑、五金、塑膠、粉末作業、切削作業、研磨作業、噴砂作業、有機玻璃加工作業等工況。
1、設計參照標準
《濾筒式除塵器設計標準》JB/T10341-2002
集塵器表面噴漆質量分等GB/T53134-1994
空氣凈化器GB/T18801-2002
環境空氣質量標準GB/3095-1996
《大氣污染物綜合排放標準》GB16297-1996
2、設計原則
堅持安全、經濟、適用，并兼顧美觀的精心設計原則;
選擇工藝先進成熟、系統穩定安全可靠、管理方便、無二次污染的治理技術;
對設備、儀表等選型本著可靠、經濟、適用的原則。
KDF 系列脈沖反吹工業集塵器主要由下列主要結構組成：一體式框體結構、風機結構單元、脈沖反吹結構單元、濾筒過濾結構單元、粉塵收集結構單元等，其各部分示意圖如
1、一體式框體結構單元
KDF 系列脈沖反吹型工業除塵器為一體式緊湊型結構，采用2mm 厚SPCC 冷軋板制作而成(主承重部分采用4~5mm 鋼板材)，以保證機器的結構強度;鈑金采用激光開料，加工工藝精準，以保證機器尺寸的精確;表面采用高溫(溫度可達220°)靜電噴粉烤漆，工件表面涂層均勻，表面處理質量高、耐用、美觀。
2、風機結構單元
風機結構單元由電機和風葉組成，采用立式電機結構，一體式緊湊設計，在保證風量負壓的情況下，減少機器占地面積。
我們使用的電機全部采用德國西門子品牌，其防護等級達到IEC60034-5 標準中IP54防護等級的要求。電控元件選用世界著名施耐德品牌，并且具有缺相、熱過載和相序保護功能，可有效保證機器的安全運行。
3、 脈沖反吹結構單元
濾筒的清灰方式采用脈沖電磁閥連接螺旋噴嘴脈沖反吹，工作壓力為0.4—0.6MPa，連接氣源即可使用。脈沖電磁閥由脈沖控制儀自動控制，可自由調整脈沖寬度和時間間隔，使清灰效率更高、更徹底，以保護濾筒的使用壽命。電磁脈沖閥采用雙膜片結構，控制靈敏，效率高，可連續噴吹100 萬次或三年以上。
90°螺旋噴嘴采用一片式設計無內部組件，永久不堵塞;噴嘴腔體內從進口至出口的流線型設計使得阻力系數可降至最低，從而增大了噴吹氣流量;噴嘴噴流的角度范圍可為50°-170°，使噴出的氣流可全部覆蓋濾筒的范圍合理設計噴嘴與濾筒的高度位置，以達到最佳噴吹效果。連接至氣缸的壓縮空氣需經油水分離器預過濾，以保證噴吹到濾筒上的氣流干燥無雜質，同時在氣缸上設安全排氣閥，必要時及時排空氣缸中壓縮空氣，在保證安全的基礎上，增加濾筒的使用壽命。
4、過濾結構單元
KDF 脈沖反吹型工業集塵器為濾筒過濾單元，采用立式安裝方式，并在進風口處加裝擾流板，使進入過濾單元的大顆粒粉塵直接掉入灰斗內，起到預除塵效果，無須再加前置旋風裝置等大顆粒飛濺火花捕集器，降低整套設備的投資和運行費用，且使到達濾筒表面的過濾風速降低，增加過濾效果。單個濾筒過濾面積為11m2，在保證過濾面積的基礎上，節約了機器占地面積。濾筒材質為日本進口基材東麗覆膜濾材， PTFE 覆膜處理后對0.3μm 以上的粉塵過濾效率達99%以上，這樣的過濾精度對PM2.5 有很好的去除效果。
5、粉塵收集結構單元
機器粉塵收集箱采用抽屜式結構設計，并采用開門的方式，方便隨時清理粉塵。門板上裝有硅膠密封膠條，耐一定酸堿性，在有效保證機器的密封性的同時，能保護機器免受特殊粉塵的腐蝕。
粉塵通過吸入口捕集進入集塵器后，含塵空氣從集塵器的進風均流裝置進入過濾室，首先碰到進風口中間的擾流板，由于氣流斷面突然擴大及在擾流板的作用下，氣流中一部分粗大顆粒直接沉降至灰斗;粒度細、密度小的塵粒則在氣流通過濾筒時被過濾效果高達99%的濾筒過濾，截留在濾筒表面，并被脈沖反吹結構反吹落入灰斗內，凈化后的氣體進入凈氣室由集塵器右側風機室的排風口重新排放到車間里，其過濾示意如圖5.1 所示。若在粉塵在真空室內粉塵濃度達到極限后，泄壓閥膜片破裂，防止因粉塵濃度過大而引起爆炸。
脈沖反吹系統的組成由氣缸、電磁脈沖閥、脈沖反吹控制儀、壓縮空氣組成。
脈沖閥的一端連接壓縮空氣儲氣缸，另一端連接電磁脈沖閥。排氣閥由脈沖反吹控制儀控制。當脈沖反吹控制儀無信號發出時，排氣閥的活動擋板處于封閉排氣孔的位置;當程序控制儀發出信號時，活動擋板打開，儲氣缸的壓縮空氣迅速泄壓，于是排氣閥內部的波紋膜被壓向相反方向，噴氣口打開，壓縮空氣經脈沖閥進入濾筒進行噴吹清灰。當信號消失后活動擋板恢復至原來封閉排氣閥的位置，波紋膜重新封閉噴氣口，噴吹自動停止，每次噴吹清灰在0.1～0.2S 左右完成，就是這一瞬間噴出的高壓空氣起到良好的清灰效果，使附在過濾筒的粉塵被抖落，濾料表面吸附的微塵在氣流作用下被抖落至集塵斗中。脈沖噴吹氣壓為0.4～0.6Mpa，且運行中須保持恒定不變的供氣量。
KDF-5.5/7.5 焊煙凈化器技術參數
|
型號
|
KDF-5.5
|
KDF-7.5
|
|
電源(V/Hz)
|
380/50
|
380/50
|
|
功率(kW)
|
5.5
|
7.5
|
|
處理風量(m3/h)
|
5800
|
5712-10562
|
|
風壓(Pa)
|
2200
|
2554-1673
|
|
過濾精度(μm)
|
0.3-1
|
0.3-1
|
|
壓縮空氣壓力(Mpa)
|
0.4-0.6
|
0.4-0.6
|
|
過濾筒數量(個)/過濾面積(m2)
|
4/44
|
6/66
|
|
過濾效率
|
99%
|
99%
|
|
集塵箱容量
|
60(2 個)
|
80(2 個)
|
|
噪聲等級(dB)
|
84±2
|
86±2
|
|
過濾方式
|
負壓外濾式
|
負壓外濾式
|
|
清灰方式
|
脈沖反吹+抽屜集塵
|
脈沖反吹+抽屜集塵
|
|
可移動性
|
工業萬向腳輪
|
工業萬向腳輪
|
|
進風口口徑(mm)
|
?315
|
?350
|
|
排風口口徑(mm)
|
?400
|
?500
|
|
重量(kg)
|
360
|
600
|
|
壓縮空氣氣缸容量(L)
|
10
|
14
|
|
外形尺寸(mm)
|
1000*900*1950
|
1350*900*1985
|
本公司所售設備，均享有整機免費保修壹年(人為損壞、不可抗力的因素及易損件除外)，終身維護的保障。產品質量保證期的起算時間為產品到達用戶之日算起(以產品銷售交接記錄為準)。
提前清理機器擺放位置，預留空間擺放集塵器;主電源至設備電控柜的接線工作，同時必須供電;自用戶主電源或設備控制柜連接至除塵器電控柜的材料及其安裝。
