TOPL-LNY（Y）呼吸式降溫除塵裝置 智能除濕降溫設備

產品簡介

隨著智能變電站的投入使用，大量控制柜安置在室外電氣設備旁。對于緊湊型的電氣柜如匯控柜，內部空間很小、電氣元件密集，同時密封要求很高。在柜內電氣元件無一例外的在總功耗上都是一個加熱器，另外室外太陽光照射和季節溫度變化等原因，造成柜內過熱運行。加重了柜體本身的散熱壓力，同時帶電設備過熱運行會加速其老化過程，給電網帶來安全隱患。

我公司根據實際需要開發的TOPL-LNY（Y）呼吸式降溫除塵裝置，由壓縮機、冷凝器、溫控器、毛細管或膨脹閥、空濾、風機、灰塵采集顯示單元、主控單元等主要部件組成，具有結構緊湊、輕巧、能耗低，噪音小的特點，采用交流模式供電，適用R134a環保冷媒高效節能，安全可靠，配置有RJ45端口，可實現通信功能，可以實現遠程控制的功能。從根本上杜絕或減少了事故的發生，也不會因高溫或潮濕而加速柜內器件絕緣強度降低或老化。

產品特點

1、 一體式結構，適用于柜門或柜壁開孔式安裝；

2、 采用壓縮機制冷技術，通過空調的杰出能耗比實現電氣柜的降溫要求；

3、 自動運行與測試溫度功能切換、溫度上下限的設置運行模式；

4、 特殊電磁閥設計，在設定的參數下風扇可根據要求實現內外換氣；

5、 特殊除濕功能設計，有效達到了對電氣柜內潮濕空氣處理；

6、 特殊除塵功能設計，灰塵數據可實時顯示，可報警提示；

7、 空氣過濾單元能夠對柜內空氣中灰塵處理凈化，減少灰塵、潮濕造成的污閃；

8、 溫濕度傳感器24小時實時采樣，超出設定啟動值自動降溫、自動除濕；

9、 溫濕度顯示功能，幫助運行人員了解柜內環境情況；

10、 配置有RJ45端口，可實現通信功能，可以實現遠程控制的功能；

9、屏蔽隔離技術的運用，符合GB / T17626-2008的3級標準，保證能夠在強電磁場下工作；

10、除濕管路，可把引凝后的水排出柜外，同時也可采用儲液袋柜外收集。

技術參數

工作原理

TOPL-LNY（Y）呼吸式降溫除塵裝置，采用冷媒液態氣態轉換原理，壓縮機從蒸發器內吸入氣態制冷劑并將其壓縮成高溫、高壓狀態后排入冷凝器內，制冷劑在冷凝器內放出熱量后被冷卻成高壓液態經毛細血管流后形成低溫低壓狀態的制冷劑并進入蒸發器，制冷劑在蒸發器中吸收熱量后轉化成氣態，再由壓縮機吸入。如此反復，形成制冷循環，冷凝器和蒸發器都各自配有循環風機以增強空氣對流，加強換熱效果。其中冷凝器與空氣的熱交換在控制柜外進行，而蒸發器與空氣的熱交換則在密閉控制柜內循環進行。當濕度超標的情況下，啟動除濕功能，確保柜內無結露。當柜內灰塵超標時，啟動除塵功能，凈化空氣中的灰塵。同時結合環境溫度，柜內柜外可以根據要求實現內外換氣，減少壓縮機工作時間，延長降溫裝置使用壽命。

控制單元在溫濕度和污穢傳感器采集信息的作用下，啟動制冷、除濕、除塵、空氣交換單元，同時如有需要可選擇信息數據上傳。

應用范圍

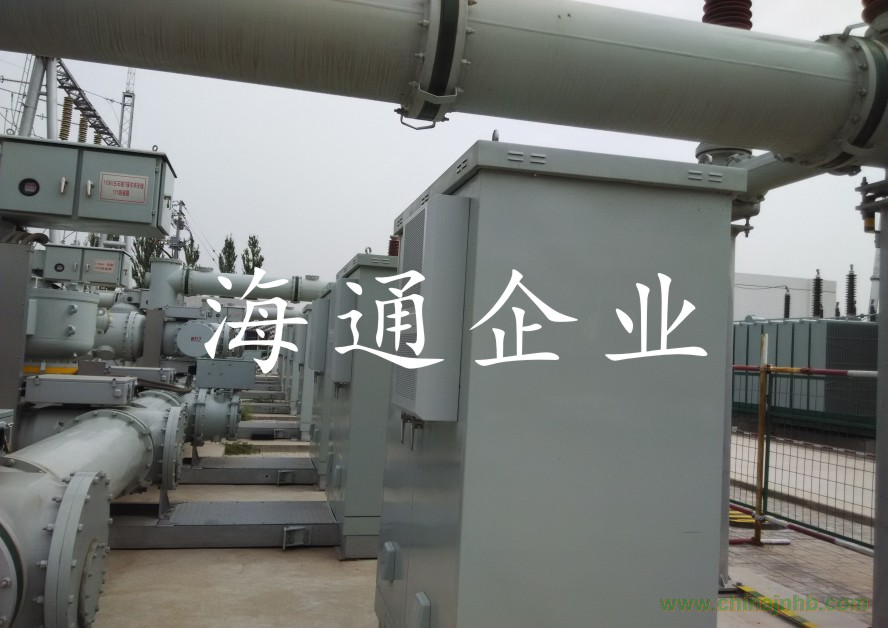

對于緊湊型的電氣柜如匯控柜，也可用于GIS控制柜、機械控制柜、箱式變電站、干式變電站等電氣設備。
