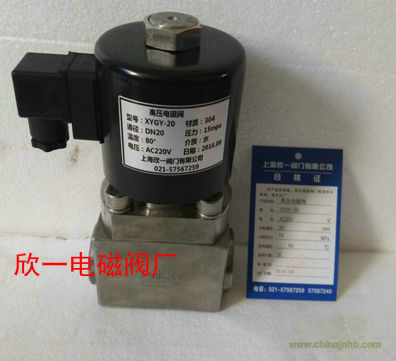

15mpa高壓電磁閥

15MPa高壓電磁閥結構及原理

本系列高壓電磁閥的閥體材料有1Cr18Ni9Ti與2Cr13(需另行訂貨)二種，其余零件材質均用1Cr18Ni9Ti及相近材料結構簡單、緊湊、外型精美小巧選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用,減少磨損,提高壽命

常閉型電磁閥工作原理，在未接受電信號時，電磁閥呈關閉狀態。當電磁線圈通電后產生磁場，在電磁力的作用下，動鐵芯與定鐵芯吸合，副閥口開啟(直動式則直接開啟主閥口)此時主閥芯上腔的壓力通過副閥口卸荷，由于壓力差的作用，使介質流通。當電磁線圈斷電后磁場消失、動鐵芯在彈簧力的作用下復位，將副閥口關閉(直動式則直接關閉主閥口)，此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在壓力差的作用下，使主閥芯復位將主閥口關閉，介質斷流。常開型則相反。

15MPa高壓電磁閥技術參數

工作狀態: 常閉型-通電打開、斷電關閉 常開型-斷電打開、通電關閉

工作介質: 水·柴油·汽油·煤油·氮氣·空氣·乙二醇等流體

介質溫度: 180℃

公稱壓力: 2.5Mpa(4.0Mpa以上 最高20.0Mpa定制)

工作壓差: 0.1-2.5Mpa (最高0.1-20.0Mpa定制)

電源電壓: AC220V/DC24V其余規格可作特殊訂貨

允許電壓波動范圍:±10%

防爆標志: ExmIIT4

防爆證編號: GYB071325X

出線口接頭: 內螺紋M20×1.5或1.5米防爆引線

環境溫度: -5～+60℃(不結凍)

15MPa高壓電磁閥描述

材質    SUS304(SUS316)

規格     DN1-DN100

結構      先導活塞式

密封 聚四氟乙烯/丁晴橡膠/氟橡膠

15MPa高壓電磁閥產品用途

本閥可應用于石油、化工、冶金、紡織、食品、造船、醫療、環保及其它各工業部門的管路系統中
