產品詳細
ZDLQ電子式合流電動三通調節閥、ZDLX電子式電動三通分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用3810L系列電子式直行程電動執行機構，接受0～10或 4～20mA.DC信號驅動閥門啟閉。其中三通合流調工閥用于將兩種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。

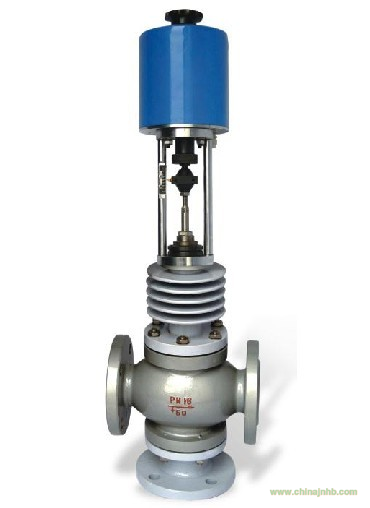

電子式電動三通調節閥公稱通徑由25mm至300mm，公稱壓力有1.6、4.0、6.4MPa,適用流體溫度由-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的閥蓋可分為普通型和散熱型兩種。產品圖片加散熱片，適用于導熱油調節管道系統，因此也可稱為導熱油用調節閥。
ZDLQ電子式電動三通合流調節閥主要零件材料:
閥體、閥蓋：HT200、ZG230～450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 芯：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
型號、規格：
|
類別
|
常溫型-40~250℃
|
散熱型-60~450℃
|
高溫型450~560℃
|
|
合流閥
|
分流閥
|
合流閥
|
分流閥
|
合流閥
|
分流閥
|
|
型號
|
ZDLQ-16/40/64
|
ZDLX-16/40/64
|
ZDLQ-16S/40S/64S
|
ZDLX-16S/40S/64S
|
ZDLQ-16G/40G/64G
|
ZDLX-16G/40G/64G
|
|
規格
|
DN25~300
|
DN80~300
|
DN25~300
|
DN80~300
|
DN25~300
|
DN80~300
|
技術參數和性能指標
|
公稱通徑
|
合流
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
分流
|
|
|
|
|
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1260
|
|
公稱壓力（MPa）
|
1.6、4.0、6.4
|
|
行程（mm）
|
16
|
25
|
40
|
60
|
100
|
|
執行機構
|
361LSA-20/381LSA-20
|
361LSB-30/50;381LSB-30/50
|
361LSB-50/65;381LSB-50/65
|
361LSC-65/99;381LSC-65/99
|
361LSC-99/160;381LSC-99/160
|
|
輸入信號
|
輸入：4－20mA,或1－5V 反饋4－20mA
|
|
流量特性
|
直線
|
|
可調比
|
30:01:00
|
外形尺寸：
|
公稱通徑(mm)
|
L
|
行程
|
D
|
H1
|
H
|
|
PN(MPa)
|
PN(MPa)
|
常溫
|
高溫散熱
|
|
1.6、4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
|
25
|
160
|
230
|
16
|
225
|
120
|
130
|
160
|
555
|
707
|
|
32
|
180
|
260
|
25
|
130
|
140
|
170
|
561
|
709
|
|
40
|
200
|
260
|
140
|
150
|
180
|
660
|
812
|
|
50
|
230
|
300
|
153
|
160
|
200
|
675
|
827
|
|
65
|
290
|
340
|
40
|
255
|
178
|
185
|
230
|
863
|
1027
|
|
80
|
310
|
380
|
190
|
200
|
250
|
868
|
1032
|
|
100
|
350
|
430
|
200
|
220
|
282
|
872
|
1036
|
|
125
|
400
|
500
|
60
|
310
|
260
|
280
|
310
|
905
|
1120
|
|
150
|
480
|
550
|
320
|
320
|
430
|
920
|
1135
|
|
200
|
600
|
650
|
360
|
380
|
480
|
950
|
1165
|
|
250
|
730
|
775
|
100
|
310
|
475
|
475
|
495
|
1203
|
1485
|
|
300
|
850
|
900
|
555
|
555
|
585
|
1265
|
1557
|
