產品詳細

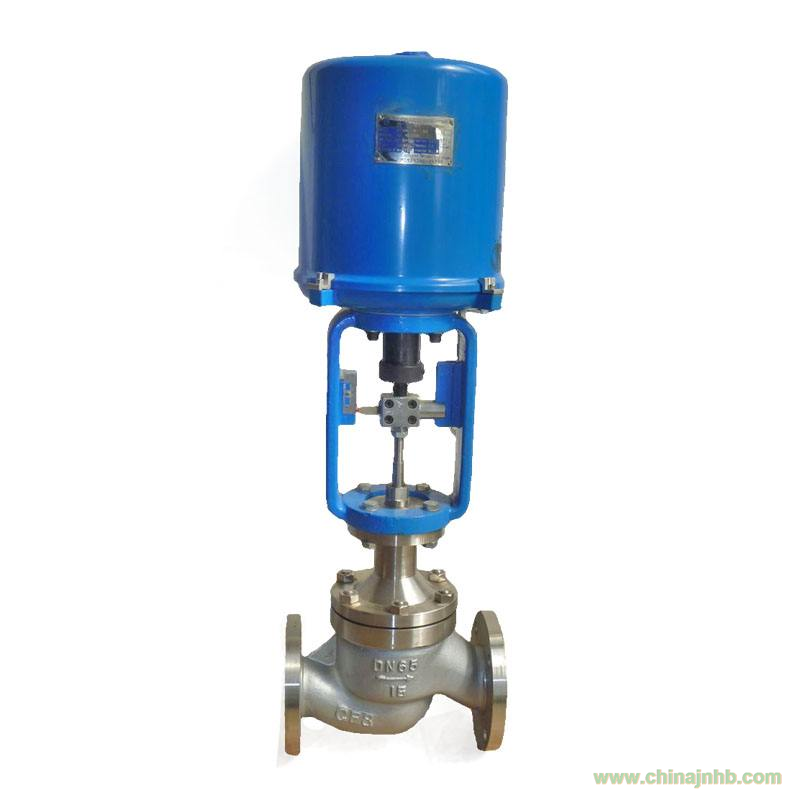

電子式調節閥ZDLP是由3610L/3840/PSL等系列電子式電動執行機構（智能型一體化執行機構）和單座調節閥組織。電子執行機械內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉。電子執行機構連接簡單，調節閥閥芯采用頂導向，適用于泄漏量要求嚴格，閥前后磚頭不大有一定粘度和含 有纖維狀介質的場合。
ZDLP型電子式調節閥與ZAZP型電動單座調節閥的區別在于：一種執行機構為電子式，而另一種為兩位開關式，其內不含伺服機構。
電子式調節閥ZDLP工作溫度劃分是根據閥體材料的壓力-溫度等級（BG9131-94）、使用工況、閥門的密封件材料等綜合因素來劃分，各國劃分是有細微區別的，甚至各制造公司因使用的材料不一也會有區別。
電子式調節閥所配電子式電動執行機械也可采用其它公司同類型產品。ZDLP電子式調節閥為便于維修，頂上會預留200-300mm空間，以便不拆閥而只拆去執行機構。
主要零部件材料：
閥體、閥蓋：WCB(ZG230—450)、CF8(ZG1Cr18Ni9Ti)、CF8M(0Cr17Ni12Mo2)、
閥芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
密封墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
閥桿：304、316、326L、17-4PH
主要技術參數：
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
|
閥座直徑 dn(mm)
|
10
|
12
|
15
|
20
|
10
|
12
|
15
|
20
|
25
|
32
|
32
|
40
|
32
|
40
|
50
|
|
額定流量系數 Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
17.6
|
27.5
|
17.6
|
27.5
|
44
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
16
|
25
|
16
|
25
|
40
|
|
閥行 程
|
16
|
25
|
|
執行結構型號
|
|
381LSA-08/381LXA-08/PSL201
|
381LSA-20/381LXA-20/PSL202
|
|
公稱通徑 DN(mm)
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
閥座直徑 dn(mm)
|
65
|
65
|
80
|
65
|
80
|
100
|
125
|
125
|
150
|
150
|
200
|
250
|
|
額定流量系數 Kv
|
直線
|
69
|
69
|
110
|
69
|
110
|
176
|
275
|
275
|
440
|
440
|
690
|
1100
|
|
等百分比
|
63
|
63
|
100
|
63
|
100
|
160
|
250
|
250
|
400
|
400
|
630
|
900
|
|
額定行程L
|
40
|
60
|
100
|
|
常配執行機構型號
|
381LSB-30/381LXB-30/PSL204
|
381LSB-50/381LXB-50/PSL208
|
381LSC-65/381LXC-65/PSL312
|
381LSC-99/381LXC-99/PSL314
|
381LSC-160/381LXC-160/PSL316/320
|
|
公稱壓力 MPa
|
MPa
|
1.6,2.5,4.0,6.4(6.3),10.0
|
|
Bar
|
16,25,40,64(63),100
|
|
Lb
|
ANSI:Class 150、Class 300、Class 600
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比（R）
|
50:01:00
|
|
信號
|
輸入信號：4－20mA(輸入1－5v的須指明)；反饋信號：4-20mA
|
|
允許泄漏量
|
硬閥芯；IV級（10^－4*Kv） 軟閥芯:VI級 見GB/T4213-92
|
|
工作溫度t(℃)
|
常溫型
|
|
-20~200、-40~250、-60~250
|
|
散熱型
|
代號：S
|
-40~350、-60~350
|
|
高溫型
|
代號：G
|
350~595(選用高溫材料)
|
|
低溫型
|
代號：D
|
D0：-60~100、D1:-100~-200、D2:-200~-250
|
|
調節切斷型
|
代號：Q
|
-40~150(閥芯夾增強PTFE)（特殊情況下采用）
|
ZDLP電動單座閥外形尺寸表 ： 單位：mm
|
公稱通徑
|
L
|
H
|
D
|
重量Kg
|
|
PN MPa
|
常溫
|
散熱高溫
|
PN1.6MPa
|
PN6.4MPa
|
|
1.6
|
4.0
|
6.4
|
常溫
|
高溫
|
|
G3/4
|
150
|
230
|
560
|
630
|
225
|
|
12
|
14
|
|
20
|
150
|
230
|
565
|
635
|
|
25
|
28
|
|
25
|
160
|
230
|
570
|
640
|
24
|
28
|
31
|
|
32
|
180
|
260
|
595
|
665
|
26
|
29
|
32
|
|
40
|
200
|
260
|
655
|
725
|
255
|
36
|
45
|
49
|
|
50
|
230
|
300
|
660
|
735
|
39
|
49
|
53
|
|
65
|
290
|
340
|
760
|
840
|
57
|
76
|
84
|
|
80
|
310
|
380
|
770
|
840
|
72
|
95
|
105
|
|
100
|
350
|
430
|
770
|
850
|
311
|
85
|
100
|
120
|
|
125
|
400
|
500
|
1045
|
1135
|
150
|
175
|
190
|
|
150
|
480
|
550
|
1100
|
1190
|
187
|
231
|
251
|
|
200
|
600
|
650
|
1285
|
1380
|
242
|
365
|
355
|
|
250
|
730
|
775
|
1335
|
1435
|
|
345
|
398
|
495
|
1、為便于維修，頂上請預留200－300mm空間，以便不拆閥而只拆去執行機構
2、以配381L型j電子執行機構為例
