產品詳情

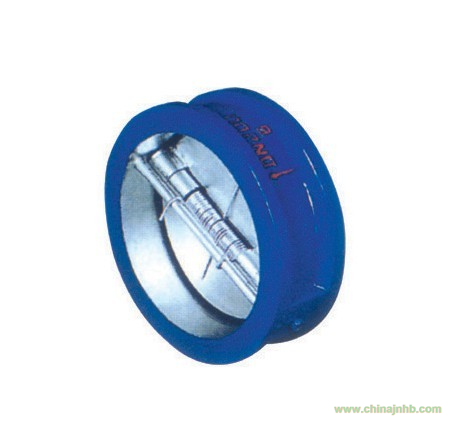

蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門。這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。蝶式止回閥適用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。
蝶式止回閥執行標準：
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
公稱壓力：PN1.0~4.2Mpa
公稱通徑：DN50~1200mm
工作溫度：-196℃~540℃
適用介質：水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。
蝶式止回閥材質：
閥體：鑄鐵、碳鋼、不銹鋼
閥瓣：碳鋼、不銹鋼+丁腈橡膠
閥桿：鋁青銅、鉻不銹鋼
彈簧：不銹鋼
蝶式止回閥外形尺寸：
|
通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
L
|
43
|
46
|
64
|
64
|
70
|
76
|
89
|
114
|
114
|
127
|
140
|
152
|
152
|
178
|
229
|
241
|
241
|
300
|
360
|
|
D
|
100
|
120
|
135
|
155
|
185
|
185
|
265
|
320
|
368
|
428
|
482
|
532
|
585
|
685
|
800
|
905
|
1005
|
1115
|
1325
|
蝶式止回閥特點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝
