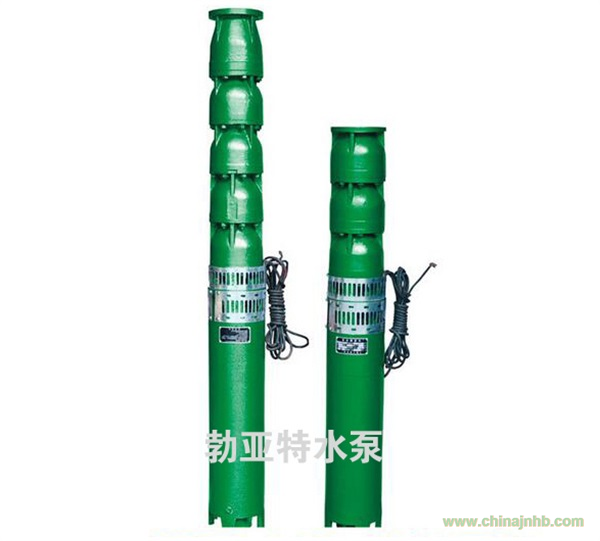

一、QJ型深井潛水電泵用途：

QJ深井立式多級泵適用于從深井提取地下水,也可用于河流,水庫,水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市,工廠,鐵路,礦山,工地供排水使用。

二、QJ型井用潛水泵使用范圍

流量范圍 (Q) ：10～125 m3/h 立方米/小時

揚程范圍 (H) ：4～160m 米

環境溫度 (℃) ：≤40℃ 度

介質溫度 (℃) ：-20℃～+40℃ 度

介質密度 (℃) ：≤1.3X103kg/m3 公斤/立方米

轉速 (r/min) ：2900r/min 轉/分

三、QJ型深井潛水泵結構說明：

1,深井多級潛水泵機組由：水泵,潛水電機(包括電纜),輸水管和控制開關四大部分組成。

潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式,立式三相籠異步電動機,電機與水泵通過爪式或單健筒式聯軸器直接;配備有不同規格的三芯電纜;起動設備為不同容量等級的空氣開關和自

偶減壓起動器,輸水管為不同直徑的鋼管制成,采用法蘭聯接,高揚程式電泵采用閘閥控制。

2,潛水泵每級導流殼中裝有一個橡膠軸承;葉輪用錐形套固定在泵軸上;導流殼采用螺紋或螺栓聯成一體。

3,高揚程潛水泵上部裝有止回閥,避免停機水垂造成機組破壞。

4,潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封,防止流砂進入電機。

5,潛水電機采用水潤滑軸承,下部裝有橡膠調壓膜,調壓彈簧,組成調壓室,調節由于溫度引起的壓力變化;電機繞組采用聚乙稀絕緣,尼龍護套耐用消費品水電磁線,電纜聯接方式按QJ型電纜接頭工藝,

把接頭絕緣脫去刮凈漆層,分別接好,焊接牢固,用生橡膠繞一層。再用防水粘膠帶纏2~3層,外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶(自行車里帶)以防滲水。

6,采用精密止口螺栓,電纜出口加膠墊進行密封。

7,有一個注水孔,有一個放氣孔,下部有一個放水孔。

8,電機下部裝有上下止推軸承,止推軸承上有溝槽用于冷卻,和它對磨的是不銹鋼推力盤,隨水泵的上下軸向力。

四、售后服務

一年質保，終身維修
