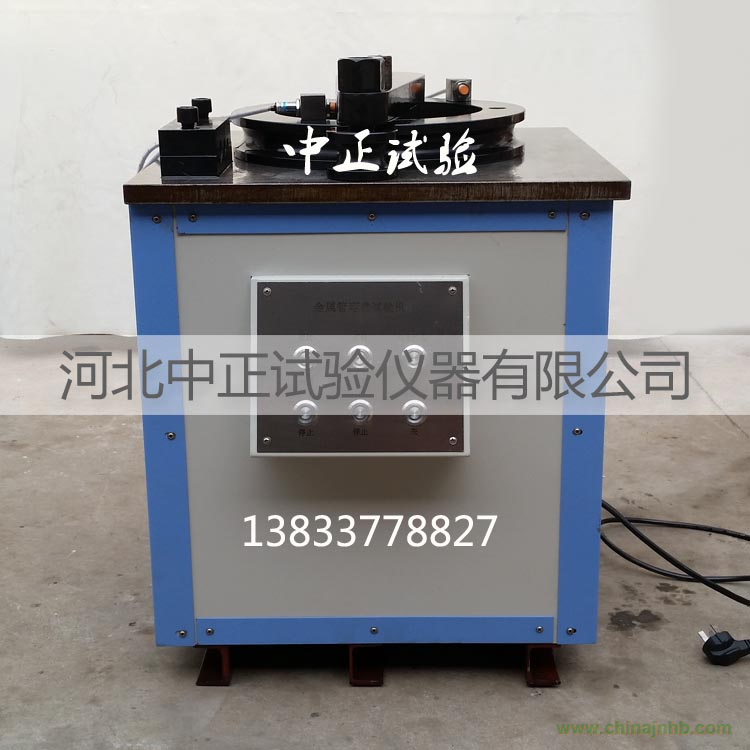

GB20041.21電動金屬導管彎曲試驗機 金屬導管彎曲試驗機

一、電動金屬導管彎曲試驗機前言：

電動金屬導管彎曲試驗機是對金屬管進行平面彎曲試驗的專用設備。產品廣泛應用于金屬管行業、鋼管制造業和管道企業，產品質量材料性能檢驗機構，以檢驗金屬管的彎曲性能。采用優質電機帶動渦輪減速箱傳動機器主軸，彎曲型輥裝在機器主軸上，啟動彎管機，彎曲型輥圍繞成型模轉動，彎曲的角度為90 °，試驗后，觀察試樣有無裂痕。（備注：成型輪生產需按國標要求和導管成一定比例）。

二、電動金屬導管彎曲試驗機技術參數：

1、試樣導管直徑：16mm、20mm、25mm

2、彎曲內半徑：96mm、120mm、150mm

2、彎曲外半徑：113mm、141mm、178mm

2、凹槽半徑：8.1mm、10.1mm、12.7mm

2、試樣彎曲總角度：90°

2、電壓：380V

2、功率：1.5KW

2、總重量：400kg

2、外形尺寸：600×600×800mm

三、電動金屬導管彎曲試驗機依據標準：

符合《GB 20041.21-2008 電纜管理用導管系統 剛性導管系統的特殊要求》、《GB T14823.1電氣安裝用導管 特殊要求 金屬導管》、GB/T244-2008《金屬管彎曲試驗方法》、GB/T232-1999《金屬材料彎曲試驗方法》、《JG/T3050建筑用絕緣 電工套管及配件》及《ZBG33008聚氯乙稀塑料波紋電線管》 等要求。

四、結構說明：

本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。

五、產品特點：

金屬導管彎曲試驗機運用新技術，更趨完善和諧，特別設置了保護限位裝置，一旦用戶操作有誤，或者數顯控制開關出現異常，緊急制動未起作用，限位裝置即可發揮效能，智能停機，從而對做試驗的工作人員、和機器本身起到保護作用，這套裝置本身就是一項專利發明技術。該設備精度可靠，使用方便，限位可靠，使用壽命長，是目前最具完善的彎曲試驗機。

六、電動金屬導管彎曲試驗機操作：

1、將試驗機放置平穩，表面擦拭干凈。

2、試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管最小內徑小0.7-1mm）。或采用生產廠所推薦的彎曲輔助件。試樣長度為標稱直徑30倍，

3、將試樣插入成形模和彎曲型輥（輪）之間的槽中。

4、將手柄緩緩壓下，使試樣彎曲的總角度約為120°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。

5、試驗后，觀察試樣有無裂痕，焊縫不應開裂，導管的截面應不過度變形。試驗后，導管用相應量規在其自身重量下應該正常通過。
