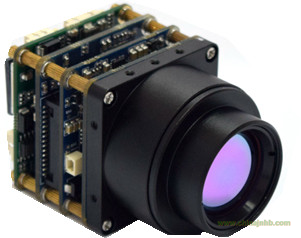

SmartCor384網絡版本
易擇科技(iTherml) SmartCor系列
紅外熱像機芯具有無與倫比的特性和性能，能夠滿足不同的應用環境和需求。由于640和384的機械和電氣功能相同，集成商在使用不同的熱像集成時可以直接相互兼容，且在鏡頭的選用也有通用之處。
SmartCor系列是具有領先的無擋片技術，提供連續無干擾的實時紅外圖像。機芯系列體積小，功耗低，符合國軍標要求。是無人機，熱像手持設備，監控等紅外集成設備的理想之選。
技術特點
■ 領先的無擋片技術
■ 384 x 288 像素
■ 超低功耗 ＜0.7w
■ 體積小 38 x 38 x 20.5mm
■ 重量輕 ＜50g
■ 瞬時開機＜3秒
■ 標準偽彩模擬視頻輸出
■ 網絡視頻輸出
■ 可調的瞄準線光標
■ 持續無干擾的實時圖像
■ 支持圖形文字上傳
■ 多鐘鏡頭可選，可定制
技術參數
|
探測器數據
|
|
|
探測器類型
|
非制冷型微測輻射熱計
|
|
探測器像素
|
384 x 288 像素
|
|
像元間距
|
17μm
|
|
工作波段
|
8~14μm
|
|
熱靈敏度(NETD)
|
＜40mk
|
|
幀頻
|
50|60Hz
|
|
圖像性能
|
|
|
非均勻校正
|
無擋片技術
|
|
開機時間
|
<3秒
|
|
電子變焦
|
2倍, 4倍 (連續變焦可選)
|
|
圖像控制
|
圖形模式、極性、數字連續變焦、偽彩色或黑白色、圖像細節增強技術
|
|
增益&亮度&銳度
|
自動|手動，循環調節
|
|
瞄準十字光標,文字
|
有，可定制，可調節
|
|
機芯控制
|
自動,手動(通過GUI or 控制命令)
|
|
主板
|
|
|
主電氣接口
|
50-pin 輸出
|
|
通訊控制
|
UART|RS232 LVCMOS +2.5V-3.3V
|
|
模擬輸出
|
PAL(標準)，NTSC(可選)
|
|
數字輸出
|
BT.656(標準) , LVDS和CMOS(可選)
|
|
擴展板
|
|
|
電氣接口
|
20-pin 輸出
|
|
模擬輸出
|
PAL(標準)，NTSC(可選)
|
|
數字輸出
|
IPC網絡視頻輸出
|
|
通訊控制
|
UART|RS232 LVCMOS +2.5V~3.3V (RS485&RS422 可選)
|
|
電 源
|
|
|
工作電壓
|
VDC: +2.8V ~ 5.5V
|
|
典型工作電壓
|
VDC: +3.7V
|
|
功耗
|
<0.7W
|
|
反接保護
|
支持
|
|
過欠壓保護
|
支持
|
|
環境
|
|
|
工作溫度范圍
|
-40℃ 至 +60℃
|
|
儲存溫度范圍
|
-50℃ 至 +70℃
|
|
物理特性
|
|
|
重量 (不帶鏡頭和后蓋)
|
＜50g
|
|
尺寸 (不帶鏡頭和后蓋)
|
38 x 38 x 20.5 mm
|
|
溫度
|
5% ~ 95%非冷凝
|
|
工作海拔
|
+12,200米
|
|
撞擊
|
200g沖擊脈波; 帶有11ms 齒形波
|
|
抗振性
|
4.3g,3軸，每軸8小時
|
|
熱沖擊
|
5°/分鐘
|
|
封裝
|
IP67 (鏡頭)
|
|
固定孔
|
10 個M2 X 4, UNC ?”-20(可選)
|
|
包裝
|
|
|
標準
|
紅外熱像機芯，連接線，操作說明書，保修卡
|
|
選配
|
紅外鏡頭
|
