一、分室反吹布袋除塵器的結構

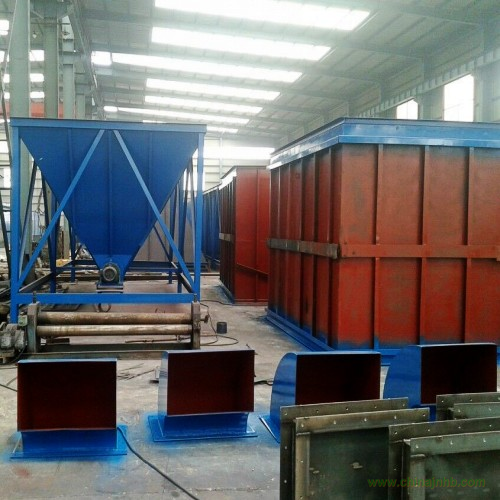

反吹風布袋除塵器由：主箱體、除塵布袋、除塵框架、反吹機構、走梯平臺、控制裝置、卸料裝置等部分組成。
二、分室反吹布袋除塵器的分類
按清灰方式，反吹風布袋除塵器分為以下三類：
1.分室反吹風清灰。分室反吹清灰布袋除塵器是應用較多的除塵器設備，其特點是把除塵器設備分成若干室，當一個室反吹清灰時其它室正常過濾運行。分室反吹除塵器分為正壓式和負壓式兩種，其中負壓式除塵器的優點較多。分室反吹風布袋除塵器通常采用圓袋內濾式工作。
2.氣環反吹風清灰。這種清灰方式是在圓形濾袋的外側，貼近濾袋外表面設置一個中空帶環縫隙的環，圓環可上下移動與壓氣或高壓風機管道相接。由圓環內向的縫狀噴嘴噴出的高速氣流，將沉積于濾袋內側的粉塵抖落。
3.脈沖反吹風清灰式。是使反吹清灰方式的反向氣流產生脈動動作的清灰方式。其構造較復雜，要設有能產生脈動作用的機構，清灰作用較強。這種反吹風袋式除塵器不分室，扁袋外濾式較多。
三、分室反吹布袋除塵器工作原理
過濾時，切換閥接通含塵氣體管道，切斷反吹風管道，含塵氣體經濾袋過濾，凈氣由排氣管排出，粉塵被阻留在濾袋內表面，清灰時，切換閥接通反吹風管道，切斷含塵氣體管道，反吹風進入濾室，粘附在濾袋表面的粉塵在逆向氣流的作用下被清除下來，落入灰斗，反吹風含塵尾氣被吸入風機，再進入處于過濾狀態的袋式過濾。清灰由差壓變送器發出信號，通過電控儀，控制電磁閥，帶動氣缸動作，是切換閥的閥板轉向而進行。
四、分室反吹布袋除塵器的特點
1.反吹風布袋除塵器都是分室工作的，最少4室，多則20室。當超過6室時多為雙排布置。清灰強度較低，清灰氣流可以利用專門設置的反吹風機，也可以利用除塵器主風機形成的壓差氣流。
2.反吹風袋式除塵器維護檢修特別方便，檢修人員進入濾袋室不僅可以更換濾袋還可以檢查濾袋的使用情況，從而確定換袋時間。多采用薄型機織濾袋，價格低，費用少。
3.反吹風布袋除塵器濾袋采用內濾方式，粉塵在濾袋內側便于工人更換濾袋及動條件較好些。過濾速度較低，體積較大。因濾袋長，占地面積不大。
五、分室反吹布袋除塵器應用領域
鋼廠、冶煉廠、水泥廠、炭黑廠、電站等企業冶煉、粉碎、篩分和燃燒所產生的煙塵凈化及回收。
