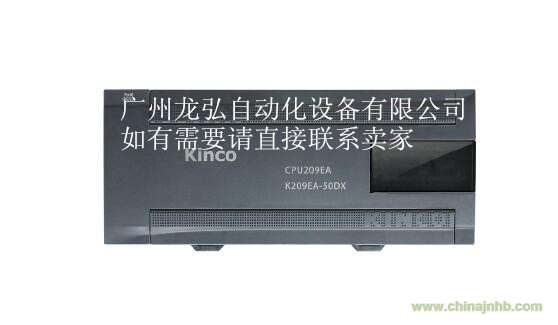

步科Kinco-K209 系列經濟單機型一體化小型PLC K209EA-50DX CPU 模塊
一、產品描述
1、簡介
K209EA-50DX 屬于小型一體化PLC，是步科公司推出的經濟單機型產品。在保證功能豐富、高性能、高可靠性的前提下，優化硬件設計以降低成本，更提供了USB 編程口、本體自帶豐富的數字量/模擬量輸入輸出等更貼近用戶需求的功能，具有很高的性價比。
2、K209 系列CPU 模塊技術參數表
|
參數
|
CPU209EA
|
|
供電電源
|
|
額定供電電源
|
DC24V。備注：USB口也可以直接供電。
|
|
供電電壓范圍
|
DC20.4V-28.8V
|
|
I/O及通信口
|
|
|
本體開關量
|
22*DI/DO 8*晶體管+12*繼電器
|
|
本體模擬量
|
6*AI/2*AO
|
|
擴展模塊
|
不支持。
|
|
編程口
|
USB2.0，采用micro USB接口形式。
|
|
串行通信口
|
1個RS232接口，命名為PORTO，通信速率最高115.2kbps。
2個RS485接口，分別為PORT1、PORT2，通信速率最高
115.2kbps。
PORTO和PORT1 支持編程協議、Modbus RTU 從站、自由通信；
PORT2 支持Modbus RTU主站和從站、自由通信。
|
|
高速計數器
單相
雙相
|
4
HSC0、HSC1 最高計數頻率：200KHz
HSC2、HSC3 最高計數頻率：20KHz
HSC0、HSC1 最高計數頻率：100KHz
HSC2、HSC3最高計數頻率：10KHz
|
|
高速輸出
|
3
通道0和1最高輸出頻率：200KHz（最高頻率時要求負載電阻不大于1.5KΩ）。
通道3最高輸出頻率：10KHz
|
|
邊沿中斷
|
4路，I0.0-I0.3可分別設置為上升沿或者下降沿中斷。
|
|
存儲區域
|
|
用戶程序
|
最大4K條指令
|
|
用戶數據
|
M區1K字節；V區4K字節。
|
|
DI映像區
|
3字節
|
|
DO映像區
|
3字節
|
|
AI映像區
|
12字節
|
|
AO映像區
|
4字節
|
|
數據備份
|
E2PROM,448字節
|
|
數據保持
|
4K字節。鋰電池，常溫下3年
|
|
其它
|
|
定時器
|
256
1ms時基：4
10ms時基：16
100ms時基：236
|
|
定時中斷
|
2個，0.1ms時基。
|
|
計數器
|
256個
|
|
實時時鐘
|
有，在25℃時誤差小于5分鐘/月
|
3、主要特點
??本體自帶晶體管+繼電器類型混合輸出以及自帶模擬量輸入輸出，性價比極高。
本體開關量22*DI/DO 8*晶體管+12*繼電器，模擬量6*AI/2*AO
??USB 編程口
編程口采用了MicroUSB 接口，支持USB2.0。編程電纜兼容常見的MicroUSB 手機數據
線。
支持通過USB 口供電，只要插上USB 電纜即可讓PLC 上電運行。
上述特點非常方便用戶的編程、調試。
??高速脈沖計數器
提供4 個高速脈沖計數器。每個高速計數器都最大允許配置32 個PV 值，并且支持32
段“CV=PV”中斷。
高速計數器支持多種模式，可以進行單相、雙相（Up/Down）、AB 相（1 倍頻和4 倍頻）
等計數。HSC0 和HSC1 最高計數頻率為單相200KHz，雙相100KHz；HSC2 和HSC3 的最高計數頻率為單相20KHz，雙相為10KHz。
用戶可以利用編程軟件中的【HSC 配置向導】直觀地進行配置。
??高速脈沖輸出
提供3 路高速脈沖輸出，所用通道分別為Q0.0、Q0.1 和Q0.4，都支持PTO（脈沖串）
和PWM（脈寬調制）方式輸出。其中，Q0.0 和Q0.1 通道的最高輸出頻率可達200KH（要求負載電阻不大于1.5KΩ），Q0.4 通道的最高輸出頻率為10KHz。
軟件提供PLS（PWM 或PTO）、定位控制指令組、PFLO_F（跟隨指令）等，便于用戶實
現簡單的運動控制應用。
??串行通信口
1 個RS232 接口，命名為PORT0，通信速率最高115.2kbps。
2 個RS485 接口，分別為PORT1、PORT2，通信速率最高115.2kbps。
PORT0 和PORT1 支持編程協議、Modbus RTU 從站、自由通信；
PORT2 支持Modbus RTU 主站和從站、自由通信。
K209EA-50DX 一款CPU 模塊于2017 年7 月31 日正式上市，歡迎大家選購。
