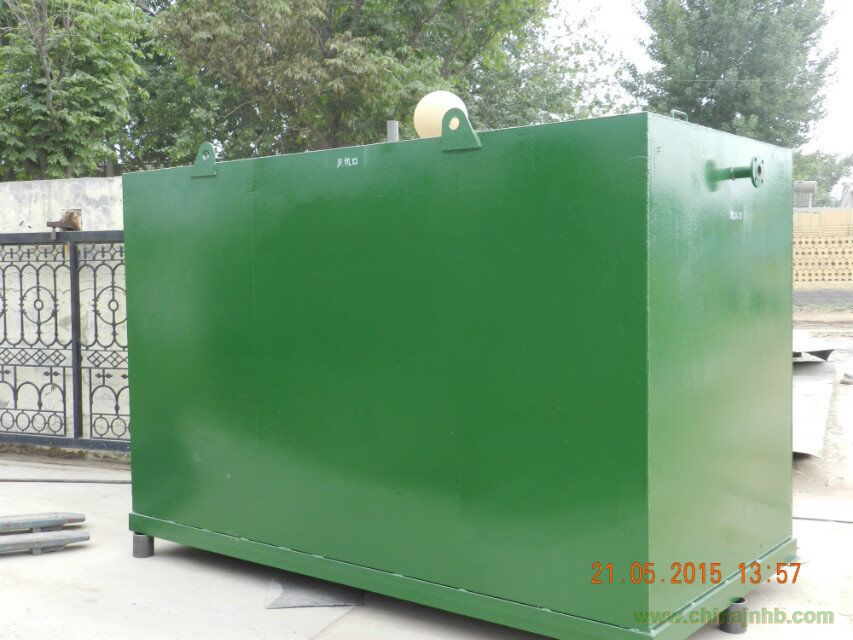

WA-A地埋式一體化污水處理設備

一體化醫院污水處理設備

濰坊中僑環境工程有限公司

技術背景

國內地埋式一體化污水處理設備均是采用傳統的A/O或者A2/O生物接觸氧化法工藝，結構為初沉池、厭氧池(缺氧池)、好氧池、二沉池、加藥消毒池等，其制造和工藝方面存在許多不可解決的缺陷： ▼碳鋼材質的罐體材質易腐蝕，使用壽命極短。 ▼內部懸掛的固定式填料易堵塞。 ▼固定在底部的曝氣裝置不可維護。

▼羅茨風機或者回轉式風機噪聲大。需要建設風機房。 ▼二沉池需要設置回流泵。增加能耗。 ▼出水含有脫落的生物膜，濁度和懸浮物超標。

種種缺陷導致了這些被泥土埋起來的污水處理設備無法觀察、無法檢修、無法做工藝調整，最終成為一種壽命只有三至五年的一次性產品。

好氧流化床生物膜反應器（MBBR）的研制（專利號：ZL201020186085.4）

我公司引進歐洲先進的好氧移動床生物膜反應器(Moving Bed Biofilm Reactor簡稱MBBR)技術，從改變設備結構、增加生物量、強化微生物代謝功能、提高活性污泥凝聚沉淀性能入手。創新研制出WA—A新型地埋式一體化污水處理設備，完全解決了國產傳統地埋式污水處理設備的上述缺陷，為中國分散式污水處理設備的選型提供了新的選擇。

好氧移動床生物膜反應器（MBBR)結構和工藝流程

反應器結構：MBBR主要由反應器內外罐體、曝氣機、可提升式曝氣裝置和投加在污水中的納米懸浮生物載體構成。 ①進水管 ⑧內罐體 ②出水管 ⑨可提升式曝氣裝置

③消聲箱 ⑩導流槽 ④軟管 ⑾懸浮生物載體 ⑤檢查口 ⑿風雨罩 ⑥空氣管路 ⒀高壓旋渦風機 ⑦外罐體

工藝流程

流程說明：流經化糞池的污水經格柵井流入調節池，格柵井內截留的雜物被人工清除。污水用一級潛污泵提升到WA—A設備的內罐曝氣區，曝氣區充填WAN納米懸浮生物載體，載體上的微生物膜和活性污泥利用污水中的C、N、P生長繁殖，水體污染物及水體富營養物質被消化吸收得以去除。泥水自底部導流槽進入內外罐之間的沉淀區。泥水分離后，污泥自動回到曝氣區，凈化后的水達標排放到受納水體或

進入中間水池，經二級潛污泵將凈化后的水打入機械過濾器或者袋式過濾器，過濾后的水進入中水池以備綠化灌溉、沖洗地面、洗車等回用.

MBBR工藝原理

MBBR是結合了活性污泥法和生物膜法的優點。同時又克服了二者的缺點而研制的一種新型高效反應器，其核心技術是：選擇一種比表面積巨大的懸浮生物載體投加進曝氣區。并接種硝化菌、反硝化菌和其他生化菌群。微生物菌群在懸浮生物載體和活性污泥中迅速生長繁殖，曝氣時懸浮生物載體呈流化態在反應器內無序狀翻滾流動，氣、液、固(膜)三相充分接觸，污水中的污染物被生物膜和活性污泥截留、吸附，并作為微生物的營養源，在其生長繁殖過程中被消化，最終污染物變為無害化的CO2、H2O、N2等，磷以生物污泥中磷酸鹽沉淀的形式沉積在設備底部，排泥時排掉，污水得以降解。

技術優勢

●納米懸浮生物載體性能優越。內部孔隙度高，比重略大于1，比表面積巨大，吸附能力極強，微生物易于附著，創造性地實現了既有物理吸附作用又有生物化學作用的吸附一降解一再吸附一再降解的動態循環過程。可以直接投加到曝氣池，很容易與活性污泥的互混互溶，永遠不用擔心堵塞系統。永遠可以不停水檢修。

●曝氣系統性能優越。MBBR的曝氣系統由高壓旋渦風機和可提升式曝氣管組成。曝氣機能耗小，噪聲低，使用壽命長，幾乎不需維護，安裝在地面伸手可及之處。檢修非常便利。曝氣管可以提升到頂部檢查口處檢修，系統不用停水。人員永遠不用下到設備底部維護曝氣系統。

●玻璃鋼材質，永不腐蝕。不會像碳鋼材質防腐處理的地埋式污水設備那樣兩三年就出現銹蝕漏水現象，玻璃鋼罐體使用壽命大于30年，在保證及時更換部件的情況下屬于可永久使用的產品。

●運行費用低。設備的能耗主要來自調節池內的潛污泵、曝氣機，處理過程無須添加任何絮凝藥劑，更由于間歇曝氣運行，耗電超低，顯著節省用戶的運行費用。

●施工時間短，基建費用低。工廠模塊化生產，工地現場直接安裝入地坑內基礎上即可，施工工期短。無需制作風機房，節省土建費用。地坑底部只需制作混凝土基礎平臺。

●外型美觀。裝于小區草坪或灌木叢內，與周圍自然景觀融為一體。 ●全自動控制。無人值守，自動運行，既便于日常管理又便于維修保養，電控柜設有曝氣機和潛污泵故障聲光報警系統，故障點一目了然。 ●工藝，性能穩定可靠，出水水質優良．．出水主要指標達到《城鎮污水處理廠污染物排放標準》(GBl8918—2002)一級B標準。若經過深度處理。可以作為景觀水、綠化灌溉水而實現中水回用：

總之，移動床生物膜反應器(MBBR)污水處理設備集去除CODcr、BOD5、NH3一N、P等污染物質及水體營養物質于一身，具有技術性能穩定可靠，處理效果好，投資及運行費用低，占地面積少，維護管理方便等優點，具有卓越的經濟效益和社會效益。

技術參數

 ★注：超過9噸/小時的處理量時，由兩臺或多臺設備并聯運行。

 安裝示意圖

 適用范圍

適用于城鎮居民生活小區、賓館、酒店、學校、醫院、別墅區、旅游景區、部隊營房、工廠職工宿舍等產生的生活污水以及之類似的水產加工廠、屠宰場、肉制品廠、乳制品廠等食品行業產生的有機工業廢水的處理。
