QJB-W潛水回流泵3kw 污水回流泵該如何安裝？

一、結構

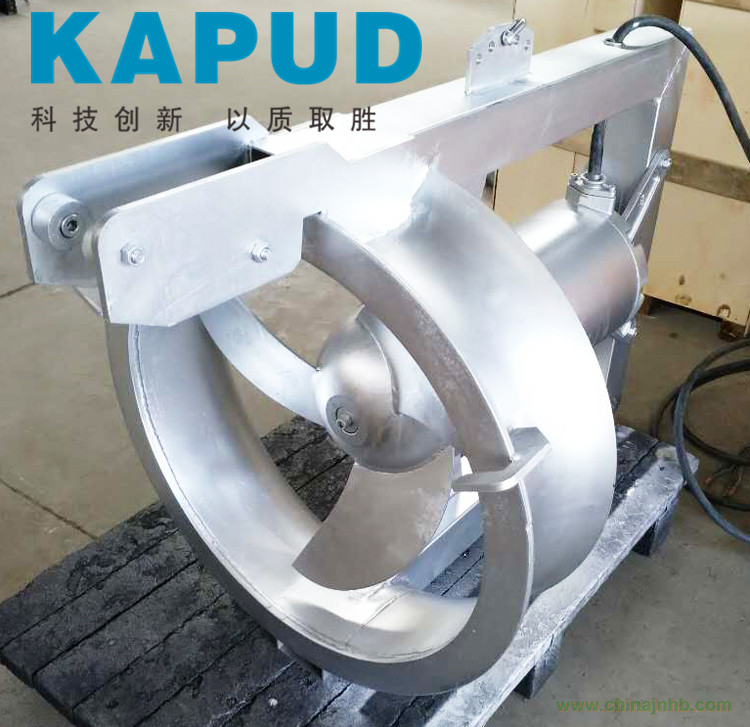

QJB型回流泵主要由主機、安裝系統及電控設備組成。 主機主要由葉輪、潛水電機、導流筒體、導向滑輪等組成。葉輪直接裝在潛水電機軸上，潛水電機則固定在導流筒體內。

 回流泵安裝系統主要由手拉葫蘆、起吊柱、吊架座、起吊環鏈、吊鉤、導桿、穿墻管、拍門等組成。

二、安裝

（1）安裝順序：  穿墻管 → 導桿 → 吊架座  →  起吊架 → 手拉葫蘆 → 起吊環鏈→ 回流泵（主機） → 電纜膨脹鉤 → 電纜固定夾 → 拍門

 (2) 安裝注意事項：

 (a)  預埋穿墻管時應將穿墻管上的定位銷置于最上方，同時保證穿墻管與回流泵接 觸的法蘭端面與水平面的垂直度（要求垂直度為0.15mm/m，用精度為0.05mm/m的框式水平儀檢測）；保證穿墻管與回流泵接觸的法蘭端面至墻壁的距離為300±1 mm。

 (b)  安裝導桿時，應保證導桿與水平面的垂直度（要求垂直度為0.3mm/m, 用精度 為0.05mm/m的框式水平儀檢測），保證導桿（空心方管）一中心面與穿墻管法蘭端面平行,另一中心面過穿墻管軸心線；保證導桿（空心方管）與穿墻管上定位銷緊密接觸（見圖2）,待安裝調試后焊死。

 (c)  在吊裝回流泵時，應先選擇回流泵吊梁上合適的起吊孔位置，保證回流泵潛水 電機接線盒端上仰約3°~5°；再調整手拉葫蘆掛鉤在起吊架橫梁上起吊孔的位置并旋轉起吊架，直到回流泵安裝至導桿后，起吊環鏈中心線與導桿中心線基本平行。這里可通過目測及尺測的方法測試。當回流泵沿導桿下滑與穿墻管法蘭接觸，起吊環鏈處于拉緊狀態時，目測起吊環鏈中心線與導桿中心線是否在同一鉛垂面上,用直尺測量導桿上端至吊環鏈的垂直距離及導桿下端至吊環鏈的垂直距離，誤差應小于10mm，并保證回流泵沿導桿緩緩下滑或吊起時無卡阻現象，沿導桿下滑后回流泵筒體法蘭能與穿墻管法蘭自動耦合。

 (d) 在吊裝攪拌機時，起吊環鏈不得纏繞，手拉葫蘆手拉鏈槽須正對起吊人。

 (e)  電纜的固定位置應適度，既不能過緊受力而損壞電纜，又不能過松造成電纜不 卷入葉輪中而損壞。電纜夾與電纜間配有橡膠保護套，電纜裝夾后，應保證電纜不得松脫。當電纜裝夾出現夾不緊時，應在電纜外包箍膠帶后再裝電纜夾，以保證電纜不會出現松脫現象。

 (f)  當安裝完畢后，應在手拉葫蘆掛鉤在起吊架橫梁上起吊孔的位置處作出明顯標 記以便維修保養時裝掛葫蘆用。然后再拆下起吊環鏈，將其拉緊并固定在起吊架掛鉤上，拆下手拉葫蘆放入室內妥善保管。

3調試

   （1）啟動前必須確認葉輪的旋轉方向。在回流泵初次安裝啟動前，或每次重新安 裝后，都應檢查旋轉方向。檢查方法是：瞬間啟動回流泵機，觀察葉輪旋轉方向是否與銘牌上指示的方向一致，如果旋轉方向不一致，只需交換三相中任意兩相線的位置。如果幾臺回流泵連在同一控制柜或端子箱上，各臺回流泵必須單獨進行檢查。

（2） 合閘后，不能立即啟動設備，應通過控制系統對回流泵進行自檢，如發現有故障出現(電控柜上出現閃光報警或警報報警)，應檢查并排除故障，然后方可點動，若電機不轉，應迅速果斷地拉閘，應檢查并排除故障，以免損壞電機。

（3）設備啟動后，應注意觀察電機及線路電壓表和電流表，若有異常現象，應立即停機查明原因，排除障礙后方能重新合閘啟動。

（4）多臺設備由同一臺變壓器供電時，不能同時啟動，應依據由大到小逐臺啟動；停止時，應由小到大逐臺停止。

（5）運行中電流監視：設備的電流不得超過銘牌上的額定電流，三相電流不平衡度，空載時不超過10% ，額定負載時不超過5% 。

（6）運行中電壓監視：電源電壓與額定電壓的偏差不超過±5%，三相電壓不平衡度不超過1.5% 。
