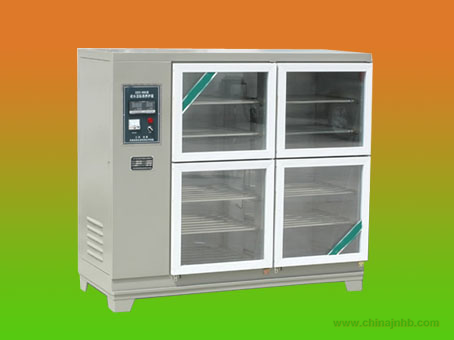

HBY-60B水泥砼恒溫恒濕養護箱   紹興澤儀儀器有限公司

一、概述

HBY-20B，HBY-40B，HBY-60B水泥、混凝土試體養護系列產品，是華南儀器按國家建筑工業行業JG3037－1996對混凝土試件的標準養護要求而設計制作的。它適用于各施工工地及科研、質檢部門對水泥、混凝土試樣進行強度，定型性凝結時間的標準養護工作。

本系列水泥（砼）恒溫恒濕養護箱采用先進的智能化溫濕度控制系統，能準確地指令升溫，降溫和增濕等功能。進行全自動切換工作，實現箱內溫度、濕度的動態平衡，并可安置自動定時打印機和水位傳感器。從而提高標準養護條件規定的溫濕度的準確度和自動化控制水平、降低能耗、替代現有低檔次標準養護箱和企業自建的非標準養護室，實現試件的狀態調節和試驗的標準環境。

二、主要技術參數

   控溫精度±1℃       測溫精度±0.5℃     箱內溫度20℃

   加熱功率500W       溫差 ＜±1℃

   整機噪聲＜65dB      工作電壓220V±10％

   控濕精度±1％RH     相對濕度≥92RH

   測濕精度±3％RH     頻率50HZ

   壓縮機功率136W      溫濕傳感器Pt100A級

容積: 20B型600*500*960mm (水泥試塊20組)

     40B型600*500*1180mm (水泥試塊40組)

     60B型580*1200*1400mm (砼試塊30組，90塊)

三、工作原理

本儀表采用精密鉑電阻Pt100作為感溫元件，由高性能（A／D）轉換器將由多路開關傳送來的。溫、濕等效電壓信號轉換成相應的數字信號，再由單片微處理器進行處理后顯示及控制。當溫度低于設定的溫度控制值下限時，儀表輸出加熱控制信號，當溫度高于設定的溫度控制值上限時，儀表輸出制冷控制信號，當溫度進入設定控制值的窗口區域（CER設定區域）時，儀表停止加熱或制冷，進入恒溫狀態。當濕度低于設定的濕度控制值上限時，儀表輸出加濕信號，當濕度高于設定的濕度控制值下限時，加濕就停止。

四、使用說明

1、應將儀器置于通風干燥處，在環境溫度2~38℃,相對濕度不大于85%,周?chē)鸁o(wú)強烈振動及強電磁場影響的室內使用。

2、儀器安放平穩后，應檢查門開關是否靈活，電氣、制冷等部件是否損壞。

3、將箱內水箱加水至末層擱架以下，電熱管以上2cm，把側門打開將加濕器水箱內加注滿蒸餾水，另把測溫干濕盒內塑料球里注滿水，并把紗布泡入水中。

4、將電源插頭插入具有良好接地的220V插座中，按動電源開關，儀器自動進入工作狀態。

5、出廠時本儀器已編入標準設定程序，溫度控制值為20.0℃±1.0℃,濕度控制值為95%±1.5%,無特殊要求,不能改變控制程序,否則將可能出現控溫、控濕超出技術范圍，如需要改變控制值數據，可按照控溫儀說明書修改程序。

五、儀表工作參數（出廠標準程序設定）

1、溫度控制值20.0℃       2、溫度控制上限（以控制值為基準）＋1℃

3、濕度控制值95％        4、溫度控制下限（以控制值為基準）－0.5℃

5、濕度控制上限（以控制值為基準）1％

6、濕度控制下限（以控制值為基準）1％

六、試機檢測

制冷機加濕器能否工作，可以人為的給干溫傳感器頭部加溫至高于設定溫度10~15℃,這樣能使干濕溫度差加大,制冷機,加濕器隨即開始工作。

七、注意事項

1、電源電壓波動超過規定使用范圍，必須安裝電源穩壓器，否則將會損壞儀表及制冷機。

2、電源接地一定要可靠，接地不良會對您的人身安全帶來危險。

3、經常檢查加濕器、水箱，干濕盒內不要斷水，盒內紗布要每月更換。

4、非有關人員不能擅自改變控制程序數據，以免造成儀器失控及損壞儀器。

八、一般故障排除

1、整機不工作：檢查電源開關，保險絲是否損壞。

2、不制冷：檢查儀表是否顯示制冷狀態，檢查壓縮機過載保護器，起動器是否損壞，壓縮機能正常運轉而不制冷則可能是制冷劑泄漏。

3、加濕器不加濕：檢查加濕器內小風機是否工作，加濕器底座內水位是否過高，加濕器安放是否傾斜過大，霧化換能器是否干凈。

4、箱內溫差大：檢查風機是否工作，制冷指示燈亮而風機不工作，則風機損壞或保險絲壞。

5、偶爾受外界電信號沖擊，儀表出現數顯失控，只需關閉電源開關或拔下電源插頭，再重新開機，即能正常工作。

九、裝箱單

主機 1臺，擱板 1副，保險絲 1個，紗布 1塊，說明書 1份，合格證 1份。
