煙氣測定

煙氣檢測平臺技術標準：1、位于固定污染源排放控制設備的下游；2、不受環境光線和電磁輻射的影響；3、煙道振動幅度盡可能小；4、安裝位置應避免煙氣中水滴和水霧的干擾；5、安裝位置不漏風；6、安裝煙氣 CEMS 的工作區域必須提供永久性的電源，以保障煙氣 CEMS 的正常運行；7、采樣或監測平臺易于人員到達，有足夠的空間，便于日常維護和比對監測。當采樣平臺設置在離地面高度≥5 米的位置時，應有通往平臺的 Z 字梯/旋梯/升降梯；8、為室外的煙氣 CEMS 裝置提供掩蔽所，以便在任何天氣條件下不影響煙氣 CEMS 的運行和不損害維修人員的健康，能夠安全地進行維護。安裝在高空位置的煙氣 CEMS 要采取措施防止發生雷擊事故，做好接地，以保證人身安全和儀器的運行安全。9、 應優先選擇在垂直管段和煙道負壓區域。10、 測定位置應避開煙道彎頭和斷面急劇變化的部位。 對于顆粒物 CEMS， 應設置在距彎頭、 閥門、 變徑管下游方向不小于 4 倍煙道直徑，以及距上述部件上游方向不小于 2 倍煙道直徑處； 對于氣態污染物 CEMS，應設置在距彎頭、 閥門、 變徑管下游方向不小于 2 倍煙道直徑，以及距上述部件上游方向不小于 0.5 倍煙道直徑處。對矩形煙道， 其當量直徑D=2AB/(A+B)， 式中 A、 B 為邊長。 當安裝位置不能滿足上述要求時， 應盡可能選擇在氣流穩定的斷面，但安裝位置前直管段的長度必須大于安裝位置后直管段的長度。在煙氣 CEMS 監測斷面下游應預留參比方法采樣孔，采樣孔數目及采樣平臺等按GB/T16157 ? 固定污染源排氣中顆粒物測定與氣態污染物采樣方法?要求確定， 以供參比方法測試使用。在互不影響測量的前提下，應盡可能靠近。11、為了便于顆粒物和流速參比方法的校驗和比對監測，煙氣 CEMS 不宜安裝在煙道內煙氣流速小于 5m/s 的位置。13、火電廠濕法脫硫裝置后未安裝煙氣 GGH（氣-氣換熱器） 的煙道內， 由于水份的干擾，顆粒物 CEMS 無法準確測定其濃度，顆粒物 CEMS 可安裝在脫硫裝置前的管段中。

在鍋爐煙氣監測中,重點應是二氧化硫的測定，因為二氧化硫測定結果的準確與否，可直接反映鍋爐所燒的煤種含硫量的高低及脫硫裝置的運行情況好壞。

在用定電位電解法測定時應注意以下幾點：

(1) 每次到現場監測前均要用所測煙氣的標氣進行校正,并且要及時更換到期的各個傳感器。

(2) 在二氧化硫的監測中，因為乳膠管對二氧化硫有較強的吸附作用，所用的導氣管不能為乳膠管，而要用聚四氟乙烯管或硅膠管，對采樣槍進行加熱。

(3) 要取定電位電解法測定時間區間二氧化硫(包括氮氧化物和一氧化碳) 濃度的平均值，不得以瞬時測定值代表污染物的排放值。例如在1小時內，用定電位電解法等時間間隔讀取4 組，每組5 個數據，計算小時平均值。[3]

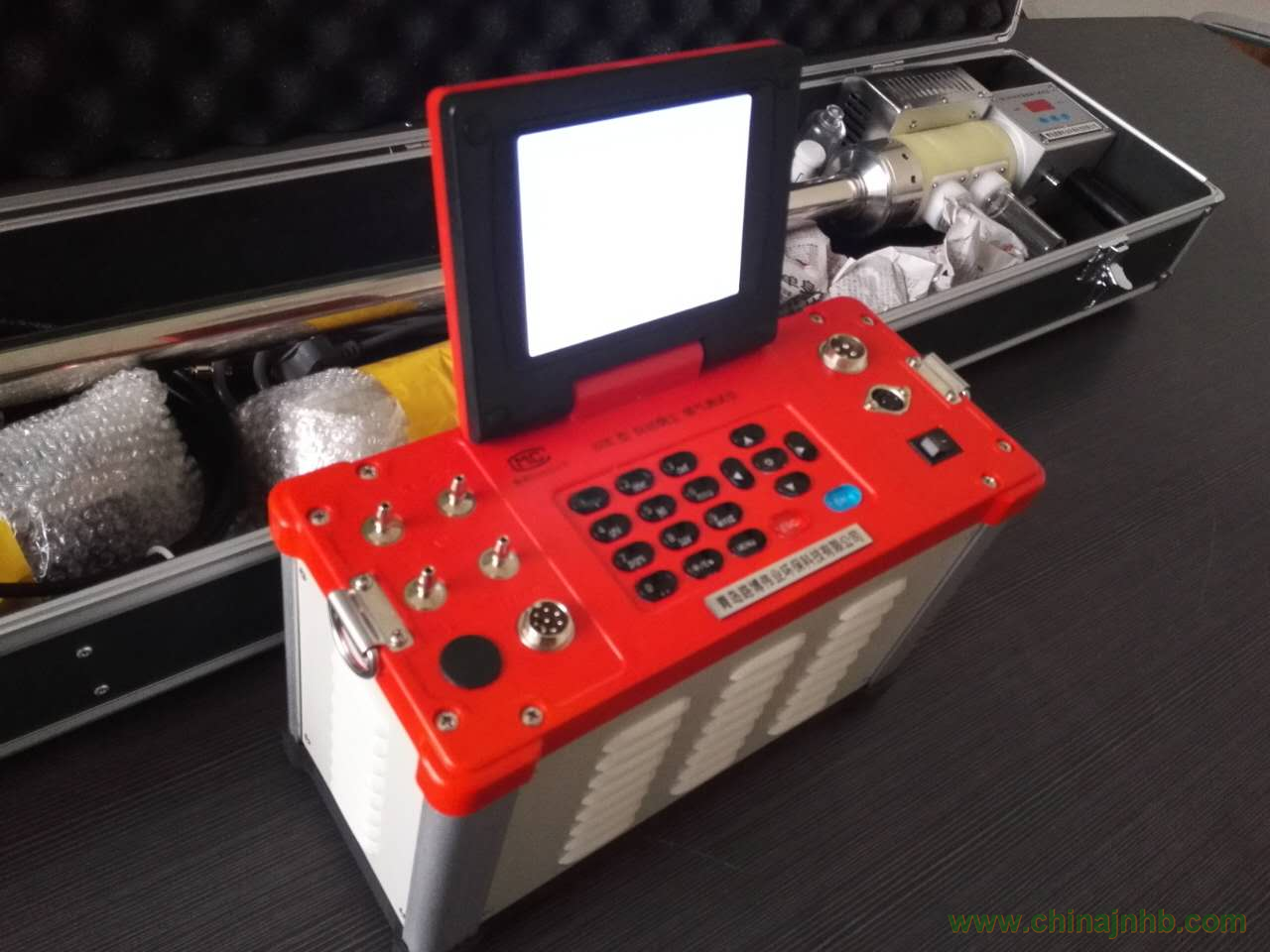

62系列綜合煙氣分析儀

執行標準：

JJG968-2002《煙氣分析儀》

廣泛用于環保局、監測站、勞動保護、工業衛生、工礦企業等污染源的有毒有害氣體濃度測定及煙氣連續性測量

產品特點：

1、先進模具成型工藝，操作簡單，體積小，重量輕，結構緊湊，便于攜帶。

2、集成了含氧量傳感器，顯示含氧量并計算空氣過剩系數（基本型）。

3、自動記憶每次輸入的參數，下次開機自動采用，實現一鍵采樣。

4、采用進口寬溫OLED顯示屏，自動背光照明，良好的人機界面圖文并茂，省去了調節對比度的麻煩，可在超低溫低照度環境中工作。

5、采用進口流量傳感器，自動監測采樣泵的工作流量，根據煙道內壓力的大小自動調整采樣泵的功率，使采樣流量始終保持恒定。

6、采用進口壓力傳感器及進口電化學傳感器測量結果更加準確，電化學傳感與信號模塊一體化設計，更換傳感器不需標定，且具有溫度及線性補償和交叉干擾修正功能，保證測量準確性。

7、可測量SO2 、NO、NO2、CO、CO2、H2S（選配）等多種有害氣體排放濃度、折算濃度。

8、內置大容量可充電電池，可在無交流電的情況下連續進行工作大于8小時，接通交流電后，儀器自動對電池進行充電，且具有實時時鐘。

9、配有手持式煙氣預處理器，可對煙氣進行除塵、脫水等處理，保證長時間測量精度（簡易型取樣管對傳感器有損壞造成傳感器提前老化，SO2等氣體被冷凝水吸收而造成測量結果偏低）。

10、采用小體積，大流量煙氣隔膜采樣泵及電子流量計組合實現可調式流量及恒流采樣。

11、集測量多種氣體、煙溫、流速、煙氣流量等工況參數，一機多用。

12、廢氣上排式設計，有效解決下排氣造成的堵塞及廢氣排在儀器內對儀器造成的損害。

13、升級版本亞克力按鍵 更美觀 耐用，儀器維護及標定需輸入密碼，保證儀器參數安全。

14、實時顯示直讀動壓、靜壓、溫度、煙溫、流速、流量、轉速等參數，自動測量大氣壓。

15、儀器自帶存儲功能，可存儲10000組數據，可使用微打連接RS232現場打印采樣報表。也可使用USB存儲器或存儲卡存儲，連接電腦打印數據報表。

執行標準：

JJG968-2002《煙氣分析儀》

廣泛用于環保局、監測站、勞動保護、工業衛生、工礦企業等污染源的有毒有害氣體濃度測定及煙氣連續性測量

技術參數：
