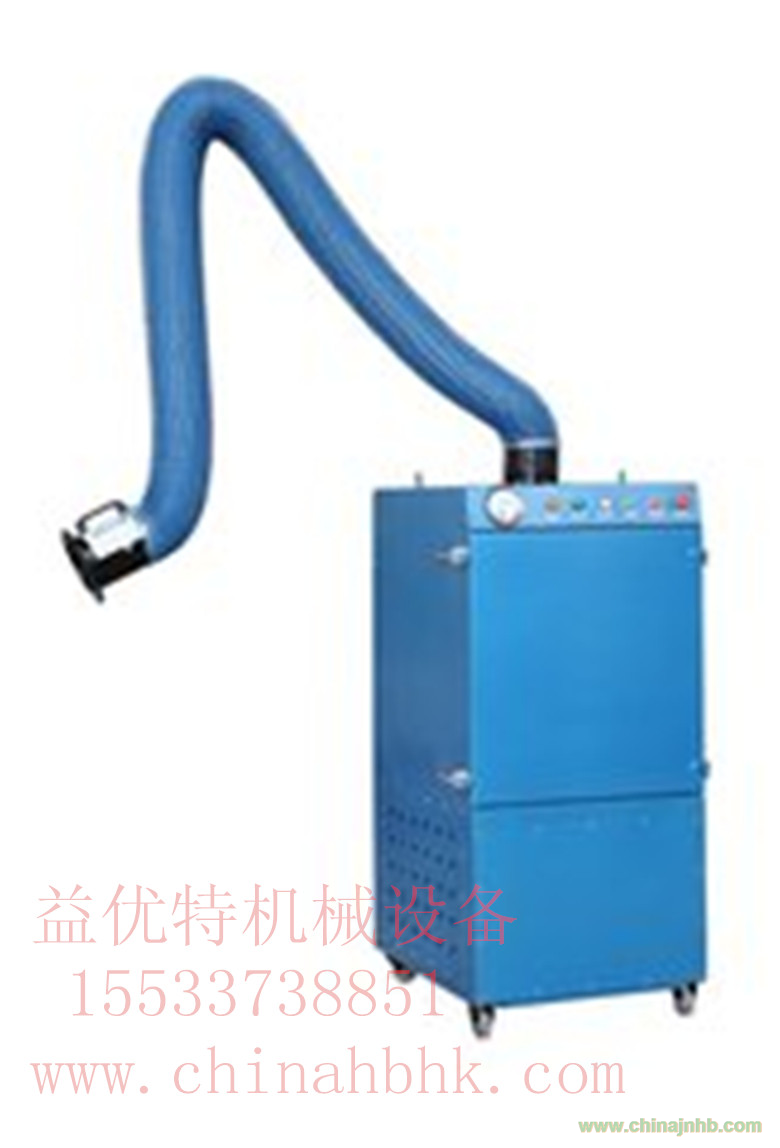

移動式焊煙凈化器采用具有耐化學腐蝕性和耐熱性的活動臂管，外部軟管為PVC和玻璃纖維混合物，有較強的柔韌性和耐磨性，不易折斷和磨損?；顒颖酃軆扔袖X合金材質構架，可自行支撐，使軟管停止與三維空間的任意位置。吸風罩可以根據現場的工作需要進行配置，如加大型、圓形、附帶工作燈型、方口型等。懸掛式焊煙凈化器固定于墻上或房頂，不占空間，在需要的時候只需將活動臂管拉到一定的位置即可隨時進行凈化。通過風機引力作用，焊煙廢氣經萬向吸塵罩吸入設備進風口，設備進風口處設有阻火器，火花經阻火器被阻留，煙塵氣體進入沉降室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體經濾芯過濾凈化后，由濾芯中心流入潔凈室，潔凈空氣又經活性碳過濾器吸附進一步凈化后經出風口達標排出。

結構組成

主要部件包括：萬向吸塵臂、耐高溫吸塵軟管、吸塵罩(帶風量調節閥)、阻火網、阻燃高效濾芯、脈沖反吹裝置、脈沖電磁閥、壓差表、潔凈室、活性碳過濾器、沉灰抽屜組合、阻燃吸音棉、帶剎車的新韓式腳輪、風機、ABB電機以及電控箱等。
