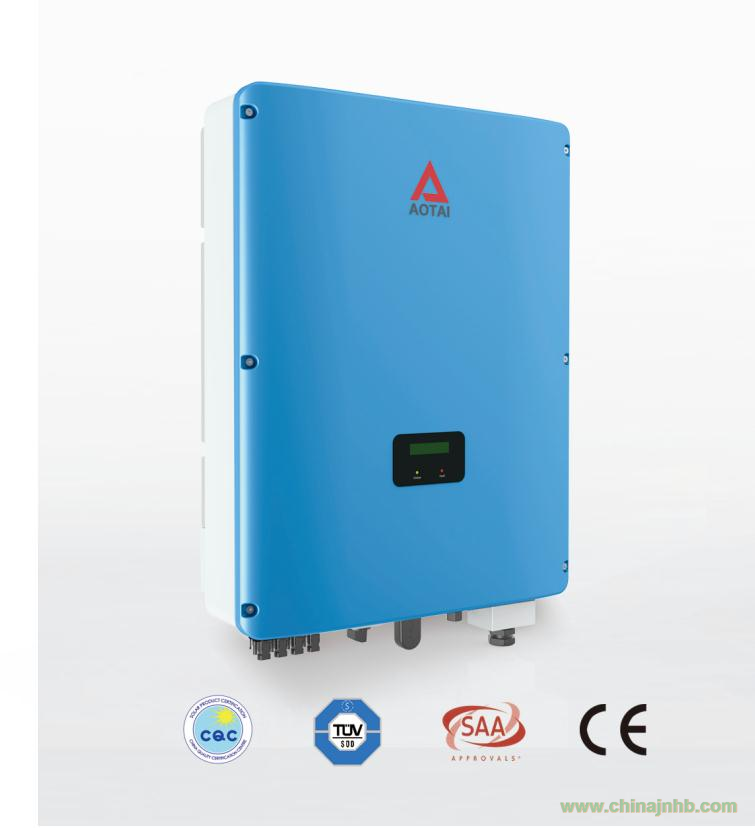

奧太ASP-15/17/20KTLC組串非隔離光伏并網逆變器
方案靈活
多種通訊方式：RS485，GPRS（選配），Wifi(選配)
智能強制冷風
直流關斷開關，維護方便、安全，數字化DSP控制技術
高效轉換
無變壓器隔離，最大轉換效率高達98.4%；歐洲轉換效率高達97.7%
總電流諧波畸變率小于2%
采用三電平SVPWM控制技術，提高直流電壓利用率。
電網友好性
無功功率可調，功率因數范圍超前0.8~滯后0.8
主動和被動防孤島保護技術
優秀品質
金太陽認證，TUV認證，SAA認證，CE認證
技術參數
輸 入 15KTLC 17KTLC 20KTLC
最大直流輸入功率 16500W 18700W 22000W
最大直流輸入電壓 1000V
最大直流輸入電流 2x20A
MPPT電壓范圍 250~850V
推薦MPP工作電壓 650V
MPPT數量 2
每路MPPT最大輸入組串?dāng)?shù) 2
輸 出
額定輸出功率 15000W 17000W 20000W
最大輸出功率 16.5kVA 18.7kVA 22kVA
最大輸出電流 24A 27A 32A
額定電網電壓 400V
電網電壓范圍 310~480Vac
額定電網頻率 50Hz/60Hz
電網頻率范圍 47~51.5Hz/57~61.5Hz
THD ＜2% （額定功率)
功率因數 >0.99(額定功率)/可調范圍 0.8(超前）~ 0.8(滯后）
直流分量 ＜0.5%（額定功率）
系統 15KTLC 17KTLC 20KTLC
最大效率 98.4%
歐洲效率 97.7%
濕度范圍 0~95%，無冷凝
冷卻方式 智能強制風冷
工作溫度范圍 -25~+60℃
夜間損耗 ＜1W
允許海拔高度 4000m(超過2000m需降額使用）
顯示 2行LCD顯示、兩個LED指示燈、聲控開關
通訊 RS485/GPRS（選配）/Wifi(選配)
機械
尺寸 445x680x240mm
重量 42kg
防護等級 IP65
標準
并網標準 NB/T 32004-2013；GB/T 19964-2012
安規標準 NB/T 32004-2013；IEC 62109-1/2
電磁兼容 IEC61000-6-2/4
