一、 主要用途和范圍：

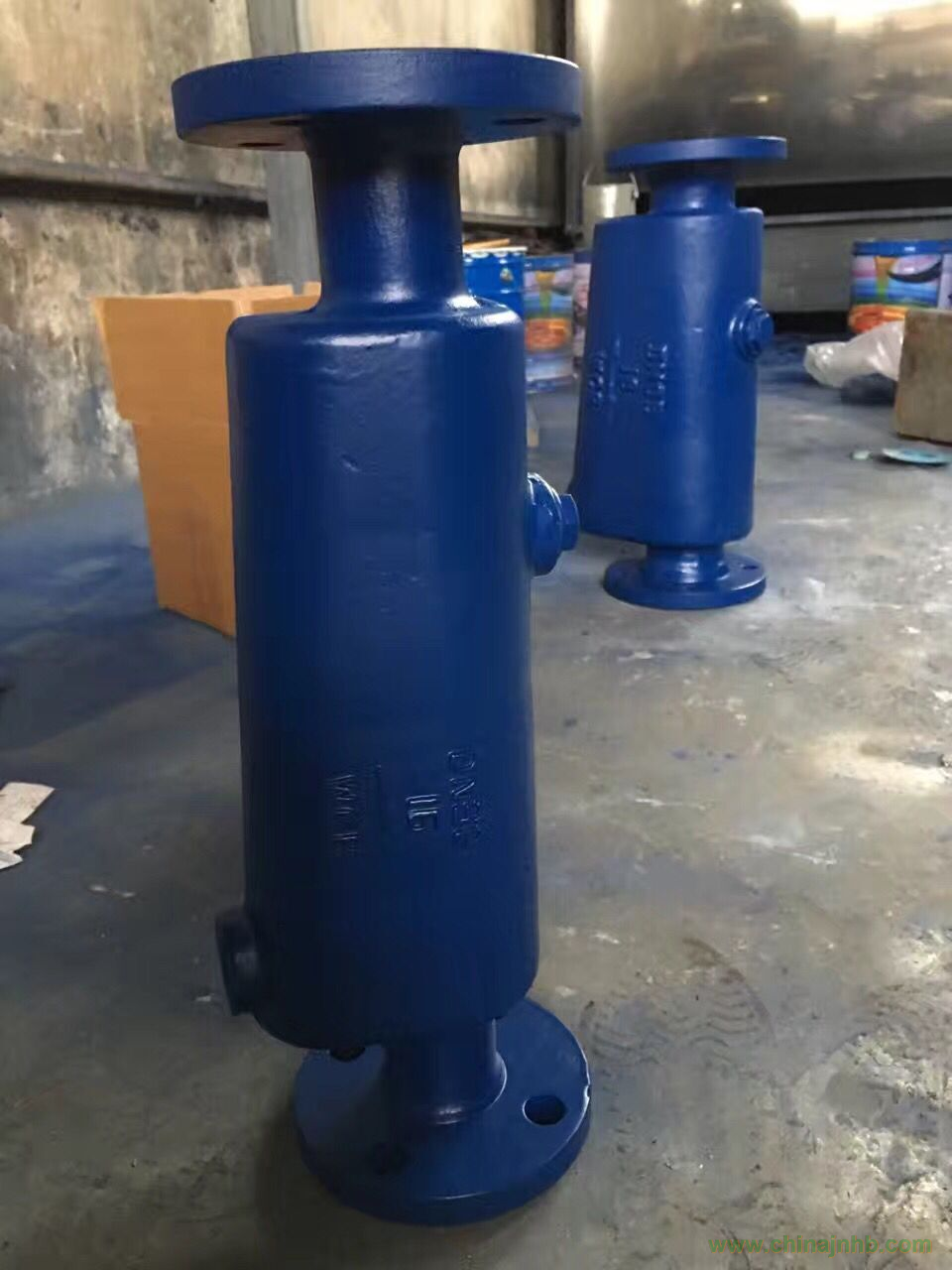

CF41汽水分離器是利用體內圖形和蒸汽與水流動的原理產生不同的流向，而且介質
流向
在急劇轉換的方式，將蒸汽與蒸汽中含有的懸浮狀水滴分離開，提高了蒸汽的
干燥
度，保證生產的順利運行。
二、 主要特點：
1、提高了蒸汽的干燥度送往蒸汽設備，提高設備的熱效率。
2、防止水擊，而分離出來的凝結水通過下面的疏水器排出。
3、CF11和CF41也適用于各種氣體和液體的分離。
三、 規格及技術參數
1、公稱通徑：DN15~150mm
2、公稱壓力:PN1.6~2.5Mpa
3、最高工作壓力：PN1.6~2.5Mpa
4、最高工作溫度：220~350℃
四．主要零件材料
四．主要零件材料
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
CF41鑄鐵、CF11鑄鋼
|
|
過濾罩
|
不銹鋼
|
五、 外型連接尺寸Connection dimension
五、 技術參數表Technological parameter date
|
產品
型號
|
公稱通徑(mm)
|
連接方式
|
使用
壓力(Mpa)
|
最高允許溫度(℃)
TMP
|
外型尺寸（mm）
|
|
L
|
H1
|
H2
|
D
|
|
CF11
|
15～20
|
螺紋
|
0.01~2.5
|
350
|
130
|
115
|
156
|
螺紋
|
|
CF11
|
25
|
螺紋
|
0.01~2.5
|
350
|
150
|
155
|
222
|
螺紋
|
|
CF11F
|
25
|
法蘭
|
0.01~2.5
|
350
|
210
|
115
|
156
|
螺紋
|
|
CF41
|
20～32
|
法蘭
|
0.01~1.6
|
220
|
320
|
65
|
100
|
螺紋
|
|
CF41
|
40～50
|
法蘭
|
0.01~1.6
|
220
|
455
|
90
|
150
|
螺紋
|
|
CF41
|
65
|
法蘭
|
0.01~1.6
|
220
|
455
|
90
|
150
|
螺紋
|
|
CF41
|
80～100
|
法蘭
|
0.01~1.6
|
220
|
510
|
110
|
190
|
螺紋
|
|
CF41
|
125
|
法蘭
|
0.01~1.6
|
220
|
590
|
145
|
200
|
螺紋
|
|
CF41
|
150
|
法蘭
|
0.01~1.6
|
220
|
590
|
145
|
200
|
螺紋
|
以上結構尺寸供用戶參考！
七、安裝使用注意事項:
1、安裝前心須用壓力氣體吹掃管線，清除污垢，雜物。
2、本分離器應安裝在蒸汽管線路較低的位置，,分離器前后建議安裝截止閥.
3 、安裝方向:：閥體上的箭頭指向與管道內流體方向一致(閥體上箭頭指向為流體出端口)。
4、汽水分離器下部應安裝疏水閥，疏水閥要根據排量和工況選擇。
5、為防止汽水分離器和下部的疏水閥因污物堵塞而出現故障，疏水閥前建議安裝Y型過濾器，并定期進行清理工作，確保設備最大效率運行。
