六合一激光傳感器模塊
一、產品功能描述
六合一傳感模塊是一款集CO2、激光PM2.5、溫度、濕度、TVOC 及甲醛于一體的綜合型空氣質量傳感器?？蓪λ幁h(huán)境進行實時偵測，并通過一定的協議格式輸出數據，使用方便，具有良好的穩定性。

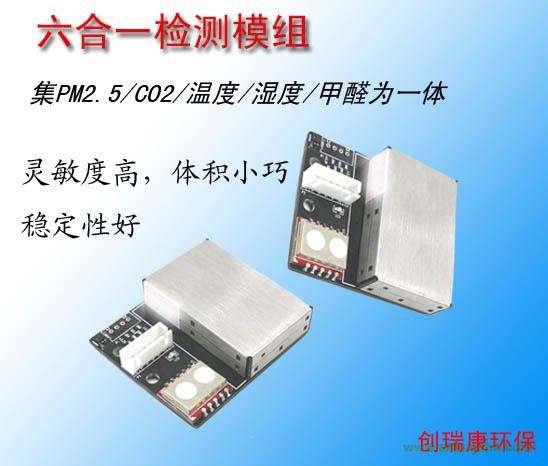

圖示僅供參考，具體以實物為準
二、產品應用領域
便攜式儀表、、車載系統、空氣質量監測設備、空氣凈化機、新風換氣系統、空調、智能家居設備等場所。
三、產品技術指標
1、檢測參數及分辨率
|
檢測氣體
|
測量分辨率
|
測量范圍
|
測量精度
|
|
CO2
|
|
400~5000ppm
|
±75ppm
|
|
PM2.5
|
0.3 ug/m3
|
0~1000 ug/m3
|
±10%
|
|
Temperature
|
0.01℃
|
0~60℃
|
±0.1
|
|
Humidity
|
0.04%
|
0~100%RH
|
±1%
|
|
TVOC
|
0.01mg/m3
|
0~5.00mg/m3
|
|
|
CH2O
|
0.01mg/m3
|
0~3.00mg/m3
|
|
2、工作電壓：DC5V 250ma
3、工作環境：工作溫度0~50℃ 工作濕度：15%RH-90％RH（無凝結）
4、通訊方式：TTL電平/RS485標準的Modbus RTU /PWM（只輸出PM2.5數據，保留）
5、預熱時間：≤3分鐘
6、使用壽命：5年（空氣中）
四、產品規格
1、引腳定義
|
序號
|
名稱
|
描述
|
|
1
|
SET
|
控制腳（高電平：開啟測量-默認狀態）
（低電平：停止測量）
|
|
2
|
TX/B
|
串口發送端/RS485_B
|
|
3
|
RX/A
|
串口接收端/RS485_A
|
|
4
|
5V
|
DC5V輸入
|
|
5
|
PWM
|
PWM 輸出PM2.5 數值（0-1000ug/m3）
保留
|
|
6
|
GND
|
GND
|
備注：接口間距采用2.54mm 間距，無特殊說明采用90°插針接口。
2、外觀尺寸圖（55.8*50*15mm）
五、產品通訊協議
1、串口TTL通訊協議（9600，校驗位，無，停止位，1位）
數據傳輸周期：8s
幀格式(模塊->用戶MCU)：
報文頭(1Byte)+功能碼(1Byte)+數據長度(1Byte)+數據(n Byte)+CRC16校驗(2Byte)
|
序號
|
名稱
|
說明（十六進制）
|
|
1
|
報文頭
|
01
|
|
2
|
功能碼
|
03
|
|
3
|
數據長度
|
0C
|
|
4
|
數據1
|
CO2高八位
|
|
5
|
數據2
|
CO2低八位
|
|
6
|
數據3
|
TVOC高八位
|
|
7
|
數據4
|
TVOC低八位
|
|
8
|
數據5
|
CH2O高八位
|
|
9
|
數據6
|
CH2O低八位
|
|
10
|
數據7
|
PM2.5高八位
|
|
11
|
數據8
|
PM2.5低八位
|
|
12
|
數據9
|
Humidity高八位
|
|
13
|
數據10
|
Humidity低八位
|
|
14
|
數據11
|
Temperature高八位
|
|
15
|
數據12
|
Temperature低八位
|
|
16
|
CRC16校驗
|
CRC16校驗高八位
|
|
17
|
CRC16校驗
|
CRC16校驗低八位
|
2、RS485通信協議（9600，校驗位，無，停止位，1位）
數據傳輸周期：實時
幀格式(用戶MCU->模塊)：
報文頭(1Byte)+功能碼(1Byte)+數據(n Byte)+CRC16校驗(2Byte)
|
序號
|
名稱
|
說明（十六進制）
|
|
1
|
報文頭
|
01
|
|
2
|
功能碼
|
03
|
|
3
|
第一個寄存器的高位
|
00
|
|
4
|
第一個寄存器的低位
|
00
|
|
5
|
寄存器數量的高位
|
00
|
|
6
|
寄存器數量的低位
|
06
|
|
7
|
CRC16校驗
|
C5
|
|
8
|
CRC16校驗
|
C8
|
幀格式(模塊->用戶MCU)：
報文頭(1Byte)+功能碼(1Byte)+數據長度(1Byte)+數據(n Byte)+CRC16校驗(2Byte)
|
序號
|
名稱
|
說明（十六進制）
|
|
1
|
報文頭
|
01
|
|
2
|
功能碼
|
03
|
|
3
|
數據長度
|
0C
|
|
4
|
數據1
|
CO2高八位
|
|
5
|
數據2
|
CO2低八位
|
|
6
|
數據3
|
TVOC高八位
|
|
7
|
數據4
|
TVOC低八位
|
|
8
|
數據5
|
CH2O高八位
|
|
9
|
數據6
|
CH2O低八位
|
|
10
|
數據7
|
PM2.5高八位
|
|
11
|
數據8
|
PM2.5低八位
|
|
12
|
數據9
|
Humidity高八位
|
|
13
|
數據10
|
Humidity低八位
|
|
14
|
數據11
|
Temperature高八位
|
|
15
|
數據12
|
Temperature低八位
|
|
16
|
CRC16校驗
|
CRC16校驗高八位
|
|
17
|
CRC16校驗
|
CRC16校驗低八位
|
六、注意事項
1、 避免接觸有機溶劑（包括硅膠及其它膠粘劑）、涂料、藥劑、油類及高濃度氣體。
2、 模塊不可經受過度的撞擊或震動。
3、 請勿將該模塊應用于涉及人身安全的系統中。
4、 請勿將模塊安裝在強空氣對流環境下使用。
