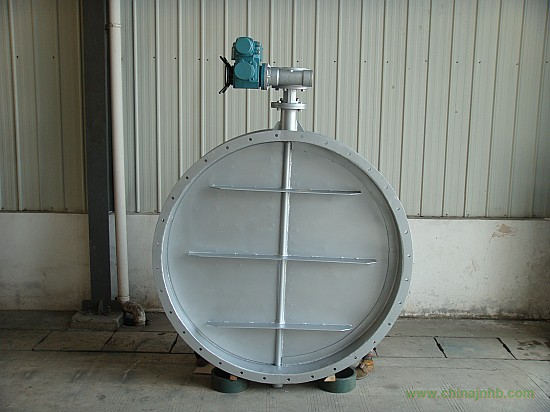

TD941W-6C大口徑電動通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。
TD941W-6C大口徑電動通風蝶閥主要零件材料:
|
零件名稱
|
閥體
|
閥板
|
閥軸
|
|
材料
|
碳鋼
|
碳鋼
|
碳鋼、不銹鋼
|
TD941W-6C大口徑電動通風蝶閥主要參數:
|
公稱壓力（Mpa
|
0.05MPa
|
介質溫度
|
-30℃～-350℃
|
|
強度試驗
|
0.1MPa
|
適用介質
|
冷熱風、煙氣
|
|
介質流速
|
25m/s
|
泄漏率
|
3%
|
TD941W-6C大口徑電動通風蝶閥主要外形連接尺寸:
|
DN
|
D
|
D1
|
L
|
L1
|
n-Фd
|
b
|
H1
|
|
150
|
240
|
210
|
100
|
377
|
8-12
|
8
|
250
|
|
200
|
290
|
260
|
100
|
426
|
8-12
|
8
|
250
|
|
250
|
345
|
310
|
120
|
485
|
8-12
|
10
|
350
|
|
300
|
405
|
370
|
120
|
539
|
8-14
|
10
|
350
|
|
350
|
455
|
420
|
140
|
539
|
12-18
|
10
|
350
|
|
400
|
505
|
470
|
140
|
652
|
12-18
|
10
|
450
|
|
450
|
570
|
530
|
160
|
781
|
16-18
|
10
|
450
|
|
500
|
620
|
580
|
160
|
835
|
16-18
|
10
|
450
|
|
600
|
720
|
680
|
180
|
946
|
16-18
|
12
|
550
|
|
700
|
820
|
780
|
180
|
1044
|
16-18
|
12
|
550
|
|
800
|
920
|
880
|
200
|
1159
|
16-18
|
12
|
550
|
