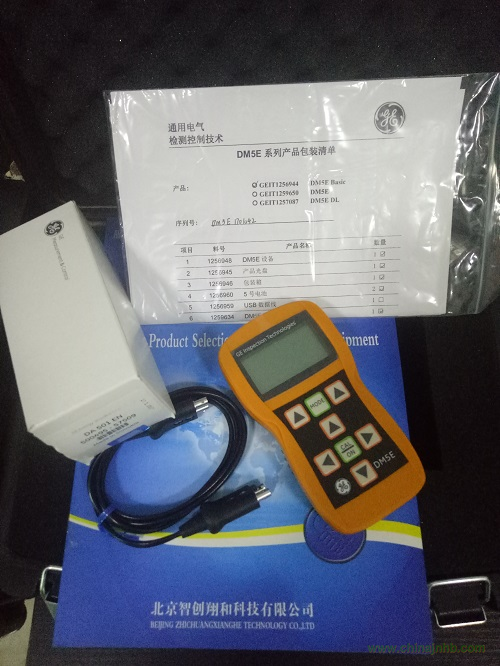

超聲波測厚儀DM5E規格型號
DM5E
系列是GE傳感與檢測科技推出的最新一代便攜式腐蝕監測超聲波測厚儀。它大大改進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定性和可重復性。它可在最惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。
DM5E超聲波測厚儀系列包括三種型號，分別為：
基本型-DM5E
Basic
DM5E Basic 外殼堅固，它采用人機工程學設計，包括連續工作 60小時的AA蓄電池在內，重量?jī)H為223g，操作由一只手通過用戶友好型界面完成。采用密封、水密且防塵的薄膜式鍵盤，配有最少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀?；緳C(jī)型包括最小/最大值捕獲、B 掃描、報警以及差值厚度測量模式等多種功能。
標準型-DM5E
DM5E超聲波測厚儀包含了DM5E Basic 的所有功能，同時提供Dual-Multi模式
--即測量穿過涂層的操作模式，在被測物表面有油漆時，無需去除油漆而測量材料的凈厚度。該工作模式已運用于DM4系列的測厚儀，在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時間和成本。
存儲型-DM5E
DL
DM5E DL與DM5E相似，只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸?shù)絺€(gè)人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字?jǐn)?shù)據直接通過鍵盤輸入。
超聲波測厚儀DM5E G/DM5E/DM5EDL技術參數
|
測量范圍
顯示分辨率
聲速
測量刷新速率
顯示類型
厚度值顯示
最后讀數顯示
報警設置
存儲
接口
電源
溫度
尺寸
重量
|
0.6～508mm（鐵），取決于探頭和被測物材質.采用Dual-Multi涂層穿透模式時，2.00～127.00mm（涂層厚度范圍0.3mm～2.5mm）
默認設置為0.01mm ， 可選擇0.01和0.1mm
508～18699m/s
可選擇4Hz 或8Hz，24Hz 掃描模式捕捉率
高分辨率圖形 LCD，64x128 像素，53.0mmx27.0mm，背光和可調對比度
正常視圖模式：5 位，10.6mm高
B掃描視圖模式：5 位，2.55mm 高
實心或空心數字表示連接或未連接狀態
最小值和值報警，范圍為0.25
mm～508 mm
啟用和關閉報警時，讀數在實心和空心之間變化
50,000 個讀數（只適用于DM5EDL測厚儀）
Mini-USB 接口（只適用于DM5EDL測厚儀）
兩節5號電池，無背光時可使用60小時
連續不工作 5、10、15、30 分鐘后自動關閉或始終開啟狀態之間選擇
工作溫度：-10～50℃，存儲溫度：-20～60℃
138×75×32mm
223g
|
超聲波測厚儀DM5E
G/DM5E/DM5EDL常用探頭技術數據
|
名稱
|
標準探頭
|
超厚探頭
|
超薄小管徑探頭
|
高溫探頭
|
|
型號
|
DA501
|
DA503
|
DA512
|
DA590
|
|
界面回波測量范圍
|
1.0～200mm
|
5.0～300mm
|
0.6～60mm
|
20℃時1.0～125mm
204℃時1.3～25.4mm
|
|
回波回波測量范圍
|
3.0～100mm
|
10～150mm
|
3.0～25mm
|
|
|
頻率
|
5MHz
|
2MHz
|
7.5MHz
|
5MHz
|
|
探頭接觸直徑
|
12mm
|
16.1mm
|
7.5mm
|
12.7mm
|
|
連續測量工作溫度
|
-10～70℃
|
-10～70℃
|
-20～70℃
|
-20～204℃*
5秒鐘內接觸可達590℃
|
