一、產品說明

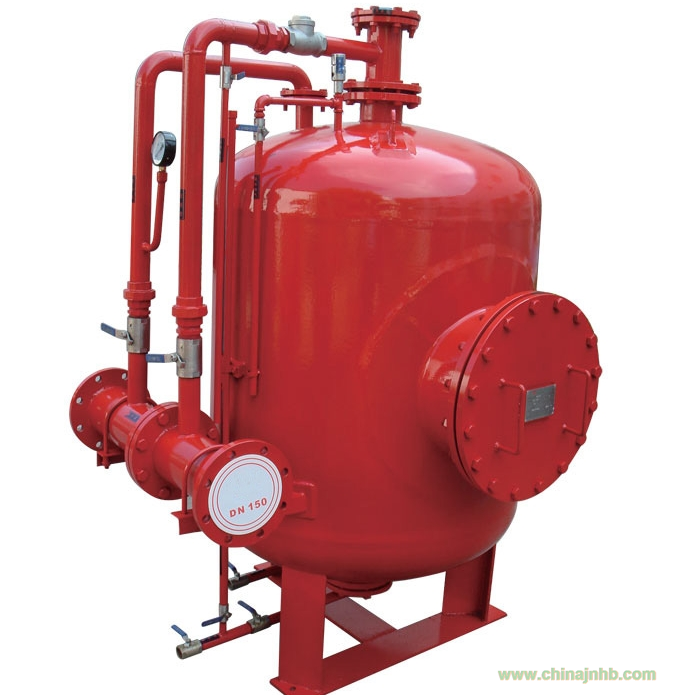

PHYM系列壓力式比例混合裝置由壓力罐，膠囊，比例混合器，安全閥，止回閥，壓力表，單向閥及管道組成。由泵供給壓力水，將泡沫液按一定比例與水混合成泡沫混合液的裝置，由于膠囊將泡沫液與水隔開，泡沫液一次沒用完，
下次可以繼續使用，而且混合精度穩定，可靠。
二、工作原理
當壓力水流經比例混合器時一部分壓力水（3%-6%）由支管進入泡沫液儲罐內擠壓膠囊，置換出等量的泡沫液與另一部分水（97%-94%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫進行滅火。
三、外形尺寸
|
型號尺寸
|
容積(M3 )
|
D
|
L
|
L1
|
B
|
H1
|
H
|
重量（Kg）
|
|
PHYM□/5
|
0.5
|
900
|
1000
|
650
|
1250
|
1000
|
1800
|
700
|
|
PHYM□/10
|
1.0
|
1000
|
1160
|
700
|
1350
|
1000
|
2100
|
850
|
|
PHYM□/15
|
1.5
|
1000
|
1160
|
700
|
1350
|
1000
|
2600
|
1050
|
|
PHYM□/20
|
2.0
|
1200
|
1400
|
800
|
1550
|
1200
|
2700
|
1350
|
|
PHYM□/30
|
3.0
|
1400
|
1600
|
900
|
1650
|
1200
|
2800
|
1750
|
|
PHYM□/50
|
5.0
|
1800
|
2000
|
1100
|
2050
|
1200
|
2900
|
2400
|
|
PHYM□/55
|
5.5
|
1800
|
2000
|
1100
|
2050
|
1200
|
3100
|
2550
|
