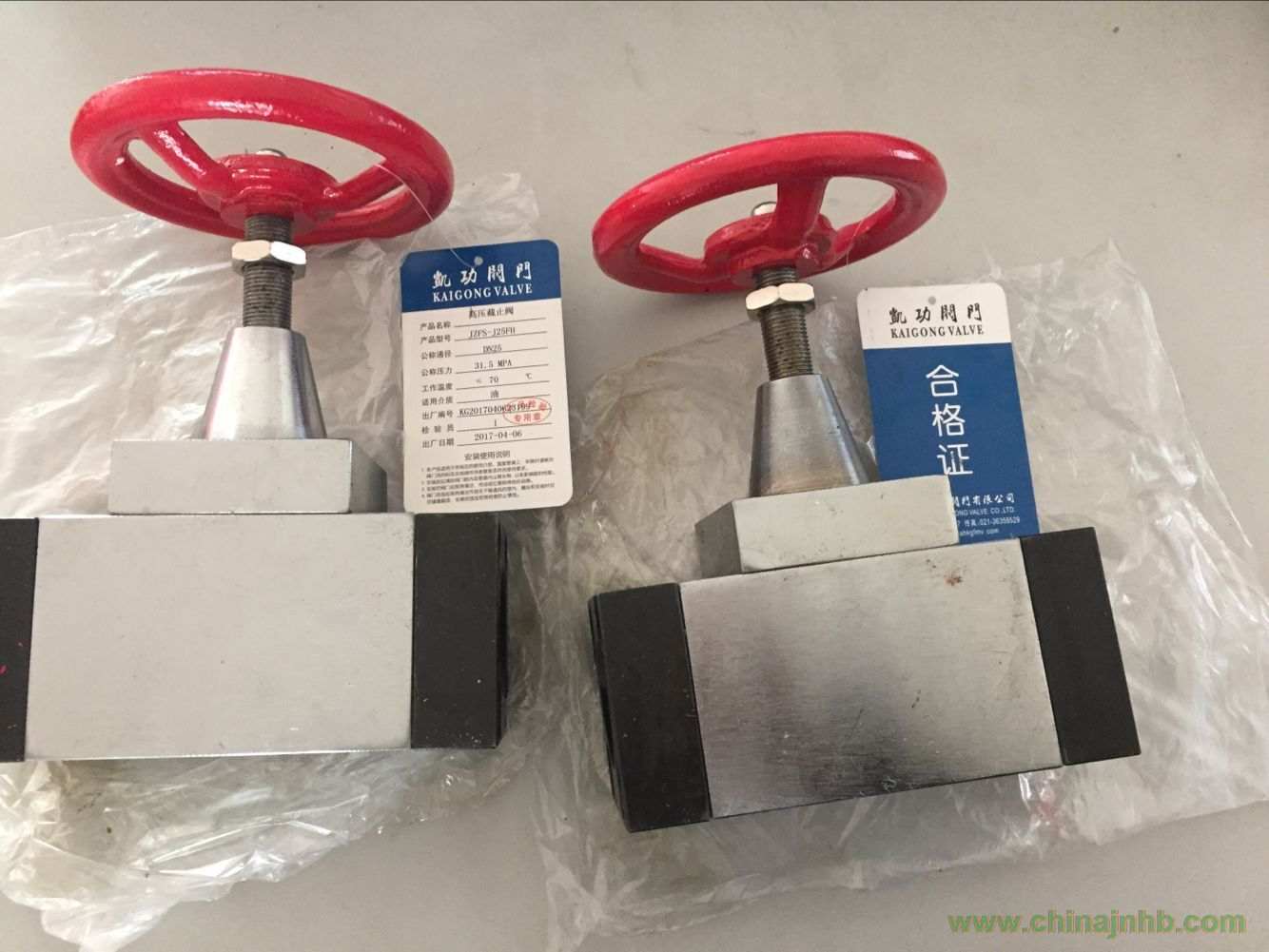

JZFS-J10FH型高壓法蘭焊接液壓截止閥
JZFS-J10FH高壓截止閥 JZFS-J20FH焊接截止閥 JZFS-J15FH高壓液壓截止閥 JZFS-J25FH法蘭截止閥 JZFS-J32FH高壓截止閥JZFS-J40FH法蘭焊接截止閥JZFS-J40FH高壓法蘭截止閥JZFS-J50FH高壓法蘭截止閥本閥適用于液壓系統和化工系統的各種管路上、作截止用。（可代替LF型節流閥）
公稱壓力31.5MPa
試驗壓力48MPa
工作溫度-20~+60℃
適用介質液壓油、水一乙二醇、其它混合液體。
|
|
三 、型號說明
|
|
型式
|
連接形式
|
代號
|
型式
|
連接形式
|
代號
|
|
板式
|
仿日水平平板式
|
B
|
型式
|
直通圓錐管螺紋
|
LTZ
|
|
垂直板式
|
BI
|
直角普通螺紋
|
LJM
|
|
水平板式
|
BII
|
直角圓柱管螺紋
|
LJG
|
|
法蘭板式
|
板式法蘭
|
BF
|
直角圓錐管螺紋
|
LJZ
|
|
板式法蘭I型
|
BFI
|
焊接法蘭
|
FH
|
|
法蘭板式
|
Fb
|
型式
|
直角焊按法蘭
|
FJ
|
|
法蘭板式I型
|
FBI
|
普通螺紋方法蘭
|
FM
|
|
螺紋式
|
直通普通螺紋
|
LTM
|
圓錐管螺紋方法蘭
|
FZ
|
|
直通圓柱管螺紋
|
LTG
|
圓柱管螺紋方法蘭
|
FG
|
|
|
JZFS直角式內螺紋截止閥
|
|
|
型 號
|
d
|
L
|
F
|
H開
|
D0
|
|
LTM
|
LTG
|
LTZ
|
LTM
|
LTG LTZ
|
|
JZFS-J10LTM
|
JZFS-J10LTG
|
JZFS-J10LTZ
|
M18×1.5
|
3/8"
|
80
|
36
|
122
|
80
|
|
JZFS-J15LTM
|
JZFS-J15LTG
|
JZFS-J15LTZ
|
M22×1.5
|
1/2"
|
100
|
40
|
130
|
80
|
|
JZFS-J20LTM
|
JZFS-J20LTG
|
JZFS-J20LTZ
|
M27×2
|
3/4"
|
115
|
50
|
158
|
100
|
|
JZFS-J25LTM
|
JZFS-J25LTG
|
JZFS-J25LTZ
|
M33×2
|
1"
|
135
|
58
|
178
|
140
|
|
JZFS-J32LTM
|
JZFS-J32LTG
|
JZFS-J32LTZ
|
M42×2
|
11/4"
|
145
|
68
|
202
|
140
|
|
JZFS-H40LTM
|
JZFS-J40LTG
|
JZFS-J40LTZ
|
M48×2
|
11/2"
|
155
|
76
|
226
|
160
|
|
JZFS-H50LTM
|
JZFS-J50LTG
|
JZFS-J50LTZ
|
M64×2
|
2"
|
190
|
90
|
250
|
160
|
|
|
JZFS焊接法蘭截止閥
|
|
|
型號
|
L
|
L1
|
B
|
b
|
d
|
d0
|
D開
|
D0
|
A
|
|
JZFS-J10FH
|
110
|
70
|
20
|
9
|
18.5
|
12
|
122
|
φ80
|
50×50
|
|
JZFS-J15FH
|
120
|
80
|
20
|
11
|
22.5
|
15
|
130
|
φ80
|
55×55
|
|
JZFS-J20FH
|
130
|
86
|
22
|
12
|
28.5
|
18
|
158
|
φ100
|
65×65
|
|
JZFS-J25FH
|
160
|
110
|
25
|
14
|
35
|
24
|
178
|
φ140
|
75×75
|
|
JZFS-J32FH
|
180
|
124
|
28
|
16
|
43
|
30
|
202
|
φ140
|
85×85
|
|
JZFS-H40FH
|
200
|
140
|
30
|
16
|
52
|
38
|
226
|
φ160
|
90×90
|
|
JZFS-H50FH
|
214
|
150
|
32
|
18
|
65.5
|
48
|
250
|
φ180
|
100×100
|
|
JZFS-H65FH
|
260
|
180
|
40
|
22
|
78
|
60
|
275
|
φ220
|
130×130
|
|
JZFS-H80FH
|
330
|
240
|
45
|
25
|
91
|
70
|
312
|
φ280
|
150×150
|
|
|
