BP4頻敏變阻器適用于三相交流50赫茲，容量40-1000千瓦的繞線型電動機，接于電動機轉子回路中，作為偶爾起動作。

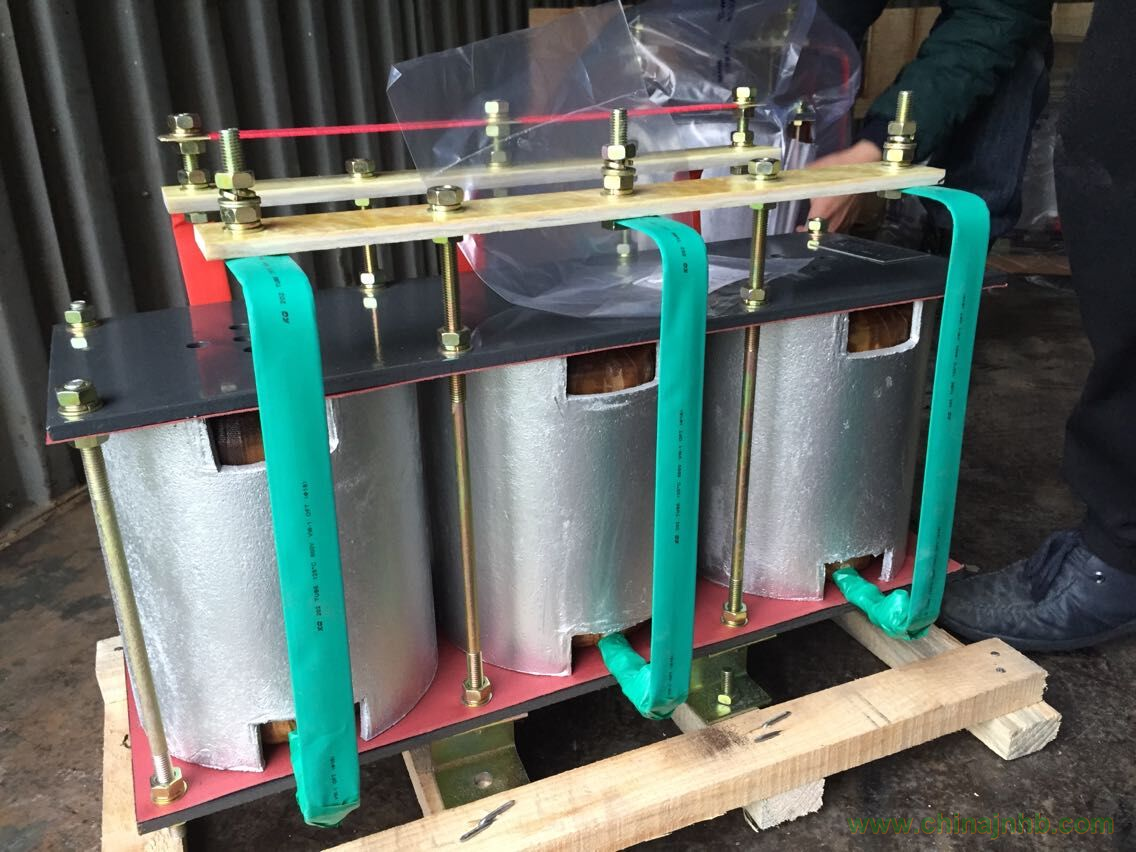

BP4頻敏變阻器分輕載起動和重載起動兩種類型；輕載起動型用于空壓機，冷凍機、機床、抽風機等，重載起動型用于球磨機、破碎機、皮帶機等。BP4頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，軛鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動頻敏變阻器。對重載起動頻敏變阻器在線圈外加套鋁管，鋁管即為二次短路線圈，它具有提高功率因數和增大起動轉矩的作用。
二、BP4頻敏變阻器型號意義
三、起動性能 BP4系列頻敏變阻器起動性能：
|
性能
|
輕載
|
中載
|
重載
|
滿載
|
|
負載系數
|
0.4
|
0.7
|
0.85
|
1.0
|
|
起動電流/額定電流
|
1.6
|
2.0
|
2.5
|
2.5
|
四、安裝、使用和調整
（一）安裝
（
1）安裝時應牢固地固定在基座上，當基座為鐵磁性物質時應在中間墊放
10mm以上非磁性墊片，以防影響頻敏變阻器的特性；
（
2）連接線應按電動機轉子額定電流選用相應截面的電纜線；
（
3）試車前，應先對地測量絕緣電阻，如其值小于
1MΩ時，則須先進行烘干處理方可使用。
（二）使用和調整
（
1）電動機剛合閘說跳砸；起動電流太大，起動太快，對機械的沖擊過大，可改用較多匝數的抽頭。如繞組有幾組（幾臺）并聯，可拆掉一組，甚至改為串聯。
（
2）合閘后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，改用較小匝數抽頭；如繞組有幾組串聯，可拆掉一組，甚至改為串聯，或把繞組由
Y接法改為
Δ接法。
（
3）
BP4頻敏變阻器抽頭為：零點、
20%、
90%、
100%，出廠時接線接
90%抽頭
