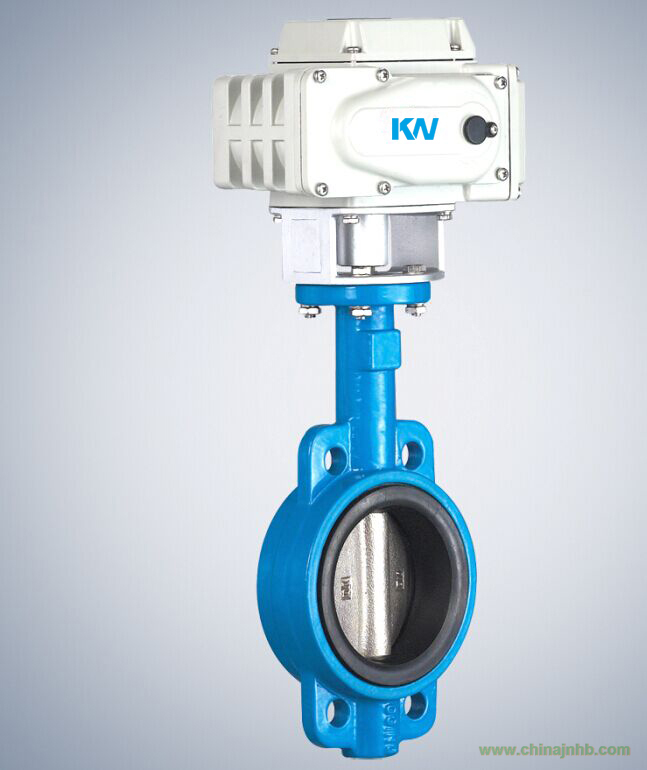

產品特點
1、采用先進的無銷連接技術,結構堅固緊湊,蝶板具有(上下、左右)自動對中功能。
2、閥體與閥頸鋁合金一體化具有超強的防止結露作用。重量超輕,特殊材料與先進壓鑄工藝制成的鋁壓蝶閥,有效地防止結露、結灰、電腐蝕。
3、閥座法蘭密封面采用大寬邊:、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求,適用任何標準法蘭連接要求，使安裝密封更簡單易行。
4、氣動執行器采用擠壓的高強度鋁質缸體，內表面細磨精加工及硬質陽極化處理，摩擦系數小，使用壽命長，抗腐蝕性能強；雙活塞齒輪齒條式設計，結構緊湊、安裝位置對稱、改變輸出軸轉向方便，使用壽命長、動作迅速；高精度齒輪和齒條，嚙合間隙小、精度高，輸出功率大；全面符合最新的國際規范：輸出軸槽、螺孔；頂部安裝孔尺寸符合NAMUR標準；氣源接口尺寸符合NAMUR標準；底部安裝孔尺寸符合ISO5211、DIN3337標準,方便安裝電磁閥、限位開關等附件。
5、配用ZTA系列氣動執行機構和電器定位器，輸入4-20mADC信號及5bar氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。安裝單作用氣動執行器和電器定位器，不但可以控制閥門的開啟角度，而且能在氣源或模擬信號發生故障時，閥門會自動停在預設的開或關的安全位置。
6、氣動調節蝶閥的蝶閥，根據介質的種類不同，可以是軟密封蝶閥，也可以是硬密封蝶閥，可以對夾連接，也可以法蘭連接。下文描述的是軟密封對夾氣動調節蝶閥，硬密封氣動調節蝶閥可以參考硬密封氣動蝶閥的參數。
主要技術參數
|
公稱通徑
|
DN(mm)
|
50～1200
|
|
公稱壓力
|
PN(MPa)
|
1.6
|
2.5
|
|
試驗壓力(MPa)
|
強度試驗
|
2.4
|
3.75
|
|
密封試驗（水）
|
1.76
|
2.75
|
|
密封試驗（氣）
|
0.6
|
|
泄 漏 量
|
A級（零泄漏）
|
|
連接方式
|
對夾、法蘭
|
|
可選配蝶閥
|
法蘭偏心軟密封蝶閥、中線法蘭蝶閥、襯氟蝶閥、對夾硬密封蝶閥、
法蘭硬密封蝶閥、通風蝶閥
|
|
設計標準
|
JB/T8527 GB121238
|
|
法蘭連接尺寸
|
JB/T74-90 GB9113.1-9113.26
|
|
壓 力 試 驗
|
GB／T 13927
|
|
適用介質
|
飲用水、污水、高純水、海水、空氣、蒸汽、天然氣、油品、紙漿、啤酒、一般化學介質、粘性介質、食品、固體粉末及顆粒物等
|
|
適用溫度
|
-29℃—150℃
|
|
驅動方式
|
氣 動
|
|
氣動執行器
|
ZTA雙作用、ZTA單作用（彈簧復位）、AW型
|
|
控制形式
|
開關型/模擬量調節型
|
|
可選控制附件
|
電磁換向閥
|
AC220V/DC24V
|
|
單作用
|
二位三通
|
|
雙作用
|
二位五通
|
單電控
|
|
雙電控
|
|
限位開關
|
機械式
|
|
感應式
|
|
電氣定位器
|
輸入：4-20mA
|
|
輸入/輸出：4-20mA
|
|
手操機構
|
|
氣源處理三聯件
|
主要零件材質
|
零件名稱
|
材 料
|
|
氣動執行器
|
ZTA型：鋁合金 / AW型：鑄鐵
|
|
閥 體
|
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
|
|
蝶 板
|
QT400、鋁青銅、尼龍11、不銹鋼
|
|
密 封 圈
|
NBR丁晴橡膠、EPDM乙丙橡膠、PTFE、F46、不銹鋼合金
|
|
閥 桿
|
2Cr13、1Cr13不銹鋼、CF8、CF8M、17-4PH
|
