產品特點

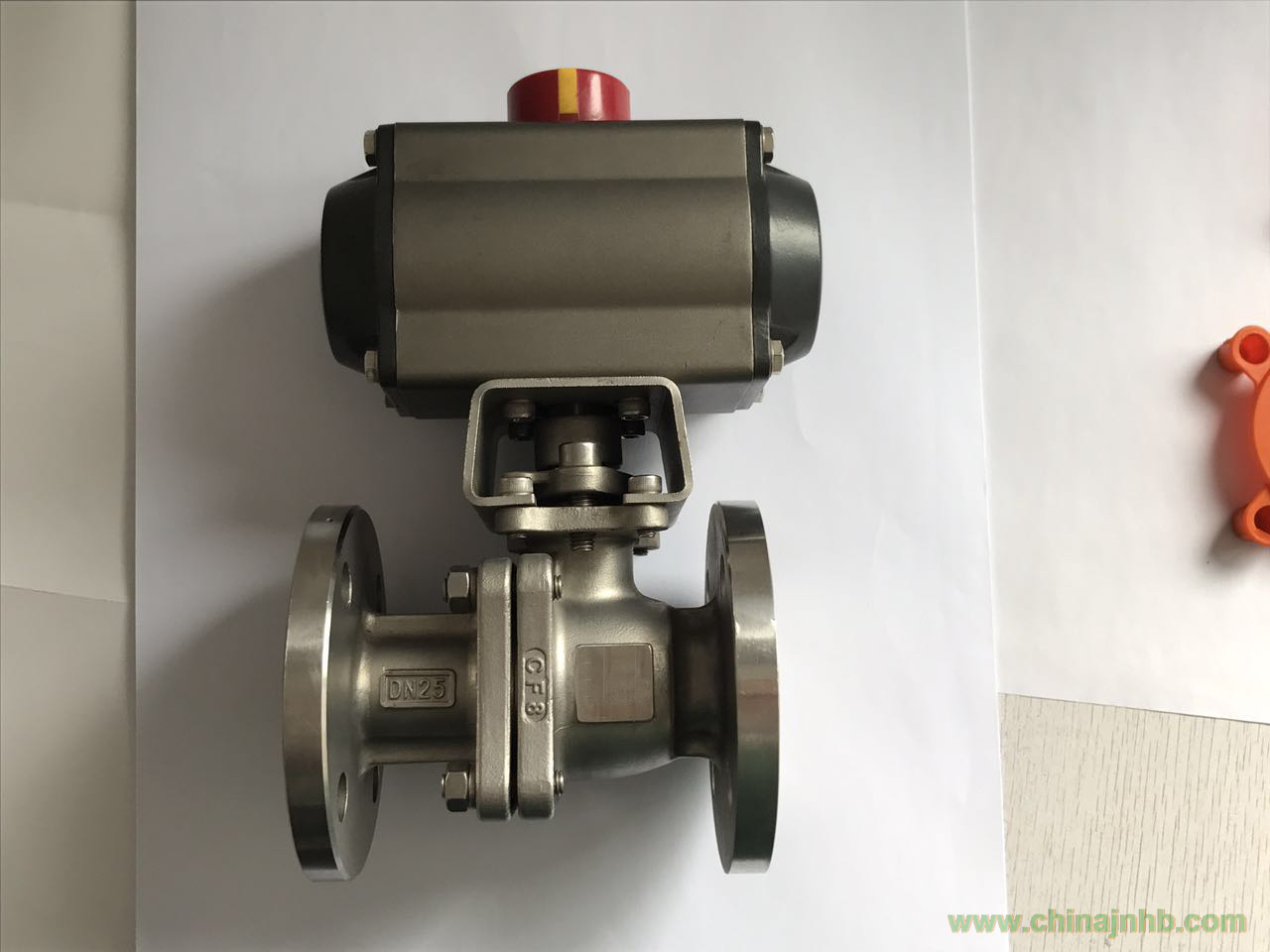

1、主要結構由氣動執行器和閥門連接，安裝防爆電磁換向閥，電壓AC220V或AC380V，接上5kgf/cm2左右壓力的氣源即可控制閥門，適用于易燃易爆場合。
2、我公司引進歐洲技術開發生產的浮動球閥，是所有閥類中流阻最小的一種，開關迅速方便，只要球體轉動90°就完成了全開或全關動作，實現快速啟閉。
3、雙向密封，密封性能好。閥座采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生一定的位移并緊壓在出口端的密封面上，而且密封力隨著介質壓力的增加而增大。閥桿采用防吹出和防靜電結構設計。
4、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
主要零件材質
|
零件名稱
|
材 料
|
|
氣動執行器
|
ZTA型：鋁合金 / AW型：鑄鐵
|
|
閥 體
|
WCB、CF8、CF8M
|
|
球 體
|
2Cr13、CF8、CF8M
|
|
密 封 圈
|
PTFE、PPL、2C13+滲氮、304/316+STL合金
|
|
閥 桿
|
2Cr13、CF8、CF8M
|
|
填 料
|
PTFE、石墨
|
控制附件功能
主要技術參數
|
公稱通徑
|
DN(mm)
|
15～250
|
|
公稱壓力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
試驗壓力(MPa)
|
強度試驗
|
2.4
|
3.75
|
6.0
|
8.6
|
|
密封試驗（水）
|
1.76
|
2.75
|
4.4
|
7.04
|
|
密封試驗（氣）
|
0.6
|
|
泄 漏 量
|
A級（軟密封）、V級（硬密封）
|
|
設計標準
|
GB／T12237-1989
|
|
法蘭連接尺寸
|
GB／T9113.1-2000、JB/T79-94、HG20592-1997
|
|
結構長度
|
GB／T12221-2005，ISO 5752/EN558-1
|
|
壓力溫度額定值
|
GB/T12224-2007、ASME B16.34-2003、ISO 7005-1
|
|
壓力試驗
|
GB／T 13927、JB/T9092-1999
|
|
可選配球閥
|
三片式球閥、O型球閥、V型球閥、襯氟球閥、固定球閥、三通球閥
|
|
適用介質
|
易燃易爆的氣體、液體、粉塵等介質。
|
|
適用溫度
|
聚四氟乙烯≤150℃，對位聚苯≤300℃，合金硬密封≤550℃
|
|
驅動方式
|
氣 動
|
|
氣動執行器
|
ZTA雙作用、ZTA單作用（彈簧復位）、AW型
|
|
控制形式
|
開 關 型
|
|
可選控制附件
|
電磁換向閥
（防爆）
|
AC220V/DC24V
|
|
單作用
|
二位三通
|
|
雙作用
|
二位五通
|
單電控
|
|
雙電控
|
限位開關
（防爆）
|
機械式
|
|
感應式
|
|
手操機構
|
氣源處理三聯件
|
