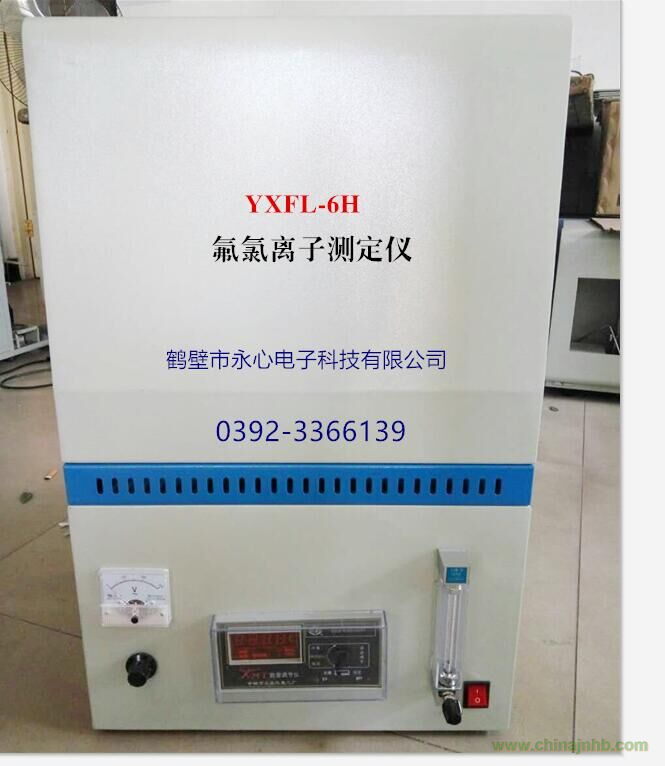

YXFL-6H氟氯離子測定儀

主要用于測定煤、鐵礦石、鎳礦及石墨中氟氯的測定，根據GB/T4633和GB/T3558利用高溫燃燒水解——電位滴定法測定物質中總氟、氯量，可供煤炭、電力、冶金和地質勘探等部門的實驗室使用。

氟離子測試原理

煤樣和少量石英砂混合，在1100℃高溫下與氧氣和水蒸氣混合氣流中燃燒和水解，煤中氯全部轉換為氯化物進入了冷凝水中并定量地溶于水中，以銀為指示電極，銀-氯化銀為參比電極，用硝酸銀電位法直接滴定冷凝液中的氯離子濃度，根據硝酸銀標準溶液用量計算出煤中的氯含量。

氯離子測試原理

煤樣和少量石英砂混合，在1100℃高溫下與氧氣和水蒸氣混合氣流中燃燒和水解，煤中各種形態的氟化物被轉換為揮發性氟化物進入了冷凝水中并定量地溶于水中，以氟電極為指示電極，飽和甘汞電極為參比電極，用標準加入法測得樣品溶液中氟離子濃度，計算出煤中的氟含量。

功能特點

采用中文液晶顯示，界面友好，操作簡單。

采用PID控制爐流，控溫精度高，有效延長硅碳管使用壽命。

測溫采用高精度、低溫漂元器件，保證了測溫的長期準確性。

支持定時送樣提醒功能。

支持故障自診斷功能，超溫保護功能。

蒸發量調節電位器采用臺灣TOCOS電位器，線性度高，使用壽命長。

配置高精度數字式離子計，保證了實驗的準確性。

配送上位機自動計算軟件，輸入實驗數據，測量結果自動生成，免去了用戶復雜的計算過程

技術參數

控溫精度：1100±2℃。

升溫時間：25分鐘左右升溫到1100±2℃。

溫度設定范圍：900℃—1200℃。

測試方法：高溫燃燒水解法。

精密度：氯符合GB/T 3558—2014國標

氟符合GB/T 4633—2014國標

供電電源：AC 220V±10%，50Hz。

整機功率：≦3.5KW。

結構組成與安裝

儀器連接圖示

1-容量瓶  2-冷凝器  3-石英管  4-氣體流量計  5-放水口  6-送樣推桿  7-平底燒杯  8-圓盤電爐  9-氧氣鋼瓶  10-氣壓表  11-操作面板  12-防濺球

圖（1）儀器連接圖示

1進氣口  2-出氣口  3-圓盤電爐電源接口  4-電源線

圖（2）儀器背面板接口圖示

儀器操作

控制面板介紹

A  定時按鍵

該按鍵為復用鍵，儀器在“主界面”時，通過按動此按鍵來啟動30分鐘倒計時送樣提醒功能，在“爐溫設置界”面用來設置爐溫。

B  設置按鍵

通過按動此按鍵來切換“主界面”和“爐溫設置界面”。

C  復位按鍵

該按鍵為復用鍵，儀器在主界面時，通過按動此按鍵來復位儀器，當儀器遇到強干擾導致界面顯示異常時，按動此按鍵可使儀器復位，使其恢復正常工作；在“爐溫設置界面”時，用來設置爐溫。

D  蒸發量調節旋鈕

通過該旋鈕可調節供給圓盤電爐的供電電壓，從而達到調節水蒸氣發生器蒸發量的目的。順時針旋轉增大水蒸氣蒸發量，逆時針旋轉減小水蒸氣蒸發量。

E  界面顯示窗口

該窗口用來顯示實驗過程中的各種參數。

顯示界面介紹

主界面                                       爐溫設置界面

A  30分鐘倒計時顯示窗口

通過按動定時按鍵來啟動倒計時顯示，用來提示用戶送樣操作，在放入試樣后可按下此鍵。

B  故障代碼顯示窗口

該儀器支持故障自診斷功能，當儀器出現故障時以故障代碼的形式顯示在該窗口，如“E1”、“E2”等，無故障時不顯示。具體故障代碼對應的故障現象可參閱第七章的常見故障及處理方法。

C  爐體加熱電流顯示窗口

該窗口顯示爐體內硅碳管加熱電流的大小。

D  爐溫顯示窗口

該窗口顯示爐體內的爐溫。

E  爐壓顯示窗口

該窗口顯示圓盤電爐的供給電壓，通過蒸發量調節旋鈕可調節圓盤電爐供電電壓。

F  熱電偶電壓值

該窗口顯示熱電偶兩端的電動勢。

G  熱電偶補償溫度該窗口用來顯示熱電偶的補償溫度值。

H  爐溫設置顯示

通過按動【定時】和【復位】來設置爐膛內的溫度，每按一下【定時】鍵，爐內溫度增加10度，每按一下【復位】鍵，爐內溫度遞減10度，溫度調節范圍為900度—1200度。

常見故障及處理方法
