一、板式換熱器概述：咨詢熱線：13709728831
板式換熱器占地面積少換熱效率高、節省能源、維護簡單的換熱設備，其被廣泛地應用于各個行業。在能夠使用的板式換熱器的場合，板式換熱器已成為了設計人員首選的換熱設備。
二、板式換熱器結構與材質：咨詢熱線：13709728831
|

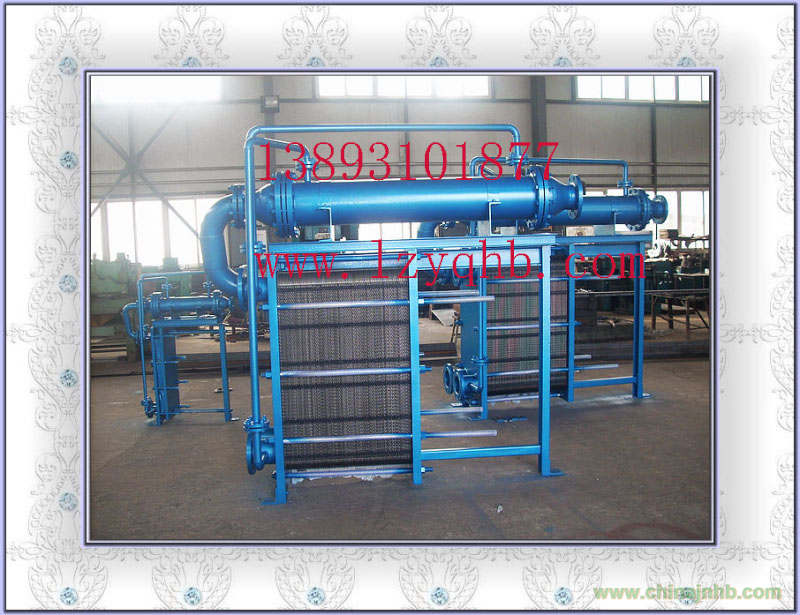

1、結構
板式換熱器由一組波紋金屬組成，板上有角孔，供傳熱的兩種流體通過。金屬板片安裝在固定板和活動壓緊板所組成的框架內，并用夾緊螺栓夾緊，板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自通道內。
|
|
2、板式材質
常用材料如下：
※不銹鋼（AISI 304/316，
SMO（18/12/6.5））
※鈦 鈦鈀合金
※合金Incoloy825
※哈式合金Hastelloy
|
3、密封墊材質
※丁晴橡膠（NBR）
（-20℃～135℃）
※氟橡膠（FPM or VITON）
（-50℃～250℃）
※三元乙丙膠（EPDM）
（-50℃～180℃）
|
4、密封墊材質
壓緊板、導桿、夾緊螺柱材料：一般為碳
鋼，也可根據用戶要求采用不銹鋼。
接管、法蘭材料：一般為碳鋼，也可根據用
戶要求采用不銹鋼。
|
三、板式換熱器性能特點： 咨詢熱線：13709728831
|
1、換熱效率高：板式換熱器的傳熱系數K值可高達3000～7000w/m2.℃，因此板式換熱器只需要管殼換熱器的1/2～1/4即可達到同樣的換熱面積。
2、利于低溫資源的利用：由于二種介質幾乎是全逆流流動，加上換熱效率極高，板式換熱器二種介質的最小溫差可以達到1℃。
3、結構緊湊、拆洗方面：在同等工況條件下，板式換熱器的所占空間僅為管殼式換熱器的1/5，拆洗時只需松開夾緊螺栓，在原空間范圍內即能拆裝，不必預留很大的空間來檢修。
4、阻力損失小、熱損失小：在相同的傳熱系數的條件下，板式換熱器的阻力損失可控制在殼管換熱器的1/3的范圍內。板式換熱器的結構緊湊和體積小，換熱器的外表面也很小，因而熱損失也很小，通常設備不需保溫。
|
|
|
四、板式換熱器規格尺寸：咨詢熱線：13709728831
|
1、板片技術參數 YQ505BR
|
型號
|
BR005
|
BR01
|
BR02
|
BR035
|
BR05
|
BR07
|
BR09
|
BR13
|
|
技術參數
|
|
單板有效換熱面積 m2
|
0.053
|
0.10
|
0.23
|
0.35
|
0.52
|
0.66
|
0.86
|
1.30
|
|
外行尺寸 mm
|
500×170
|
660×170
|
1000×330
|
1512×400
|
1440×500
|
1660×500
|
1770×620
|
2140×820
|
|
板片厚度 mm
|
0.5～0.7
|
0.6～0.9
|
0.7～1.0
|
|
平均板間距 mm
|
3
|
3.2
|
3.5
|
3.5
|
3.8
|
3.8
|
3.8
|
3.8
|
|
平均流產截面積人 m2
|
0.0042
|
0.000656
|
0.00098
|
0.001225
|
0.0017
|
0.0017
|
0.00215
|
0.0028
|
|
裝機有效面積 m2
|
0.5～5
|
2～10
|
4～30
|
10～60
|
20～140
|
40～200
|
60～250
|
90～500
|
|
熱傳系數 w/ m2?℃
|
≤6500
|
≤6100
|
≤5800
|
|
|
2、外形及安裝尺寸（表中N為板片數）
|
型號
|
BR005
|
BR01
|
BR02
|
BR035
|
BR05
|
BR07
|
BR09
|
BR13
|
|
尺寸
|
|
A
|
580
|
855
|
1175
|
1420
|
1784
|
1990
|
2125
|
2750
|
|
B
|
228
|
320
|
410
|
490
|
620
|
630
|
760
|
980
|
|
C
|
94
|
144
|
200
|
225
|
284
|
38284
|
383
|
498
|
|
D
|
420
|
554
|
867
|
1040
|
1228
|
1450
|
1524
|
1820
|
|
E
|
105
|
170
|
160
|
190
|
290
|
270
|
310
|
490
|
|
F
|
L+120
|
L+400
|
L+500
|
L+600
|
L+700
|
L+700
|
L+800
|
L+1200
|
|
G
|
F
|
F-65
|
F-100
|
F-100
|
F
|
F
|
F-95
|
F
|
|
H
|
178
|
240
|
290
|
370
|
500
|
510
|
640
|
870
|
|
L
|
3.6N
|
3.6N
|
4.1N
|
4.2N
|
4.5N
|
4.5N
|
4.5N
|
4.5N
|
|
管口直徑
|
32
|
50
|
70
|
100
|
150
|
150
|
175
|
250
|
|
地腳螺栓
|
M10
|
M16
|
M16
|
M20
|
M24
|
M24
|
M27
|
M30
|
|
