粉煤灰磨細采用開路系統，該流程具有自動化程度高、出力穩定、維護成本少等特點。



粉煤灰開流磨細系統：

（1）取灰——粉煤灰從電廠灰庫（原灰庫或粗灰庫）取灰口取灰，配置一臺手動閘板閥和一臺變頻調速穩流螺旋機，粉煤灰從穩流螺旋機連續不斷送入計量稱，粉煤灰通過計量后進入溜管，通過溜管進入球磨機入口。

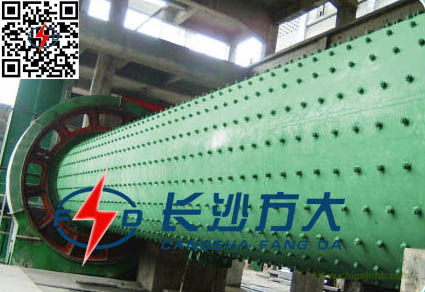

（2）磨細——選用一臺粉煤灰專用的超細磨機，采用開流系統，將入磨的粗灰在磨內經過研磨后，排出的粉煤灰直接達等級灰細度要求（可調），無需再經過篩分或分選。為保證系統生產出國標等級磨細灰，按調試方案要求在磨機加入定量的級配鋼鍛，即可達到本工程的設計要求。

（3）尾氣排放——磨機廠房上部都設置布袋除塵器及排塵離心風機，通過二者的共同作用，把磨內的濕熱氣體及時排出，實現了磨機的冷卻通風功能，吸入的空氣通過磨機后經布袋除塵器凈化后由離心風機作用排向大氣

（4）出磨——出磨的成品磨細灰溜入磨機出料口緩沖倉。緩沖倉下設置一臺高密封低壓連續輸送泵（JSB連續輸送泵），利用羅茨鼓風機通過輸灰管道輸送至成品細灰庫。緩沖倉上設置有高料位計，能在緩沖倉料位滿的情況下發出報警信號，防止溢料發生。

根據成品細度要求（I級或II級灰或超細灰），合理配置粉磨設備的結構和研磨體，

采用開流粉磨工藝，直接粉磨出成品灰。



磨細系統特點
> 粗灰經磨細后能達到Ⅰ、Ⅱ級細灰標準
> 可大程度的利用電廠原有的輸灰、貯灰設備，節約用地，減少投入
> 采用密閉管道輸送，無粉塵污染
> 自動化程度高、運行穩定
> 結構緊湊、設備簡單，利于日常的保養、維護
