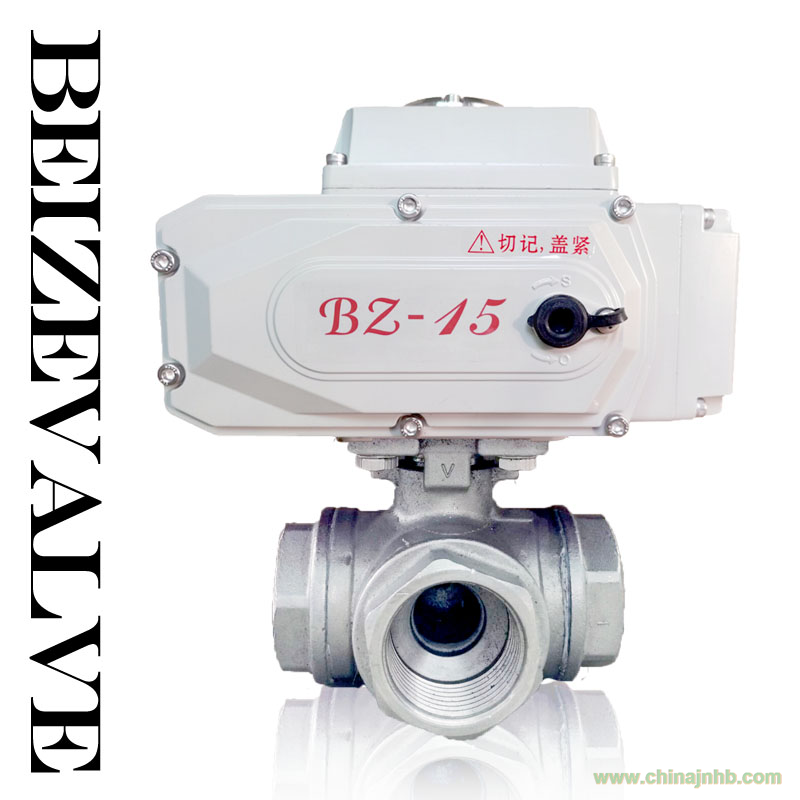

名稱：精小型Q914/5F電動三通絲口球閥
型號：Q914/5F
類型：電動球閥
規格：DN15-50MM
詳細參數：
Q914/5F電動三通絲口球閥 產品介紹
Q914/5F電動三通絲口球閥可為L形和T形，電動L形三通球閥（Q914F）用于介質流向的切換，能使相互垂直的兩個通道連接；電動T形三通球閥（Q915F）用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
Q914/5F電動三通絲口球閥 產品特點：
1）電動三通絲口球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小；
2）電動三通絲口球閥密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封；
3）電動三通絲口球閥一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口；
4）電動三通絲口球閥維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修；
Q914/5F電動三通絲口球閥 主要技術參數：
|
電動三通絲口球閥執行器技術參數
|
Q914/5F電動三通絲口球閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～50mm
|
|
輸出力矩
|
30N·M～2-6000N·M
|
公稱壓力
|
PN1.6、2.5MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能調節型
|
閥軸材質
|
不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
04/316/316L不銹鋼
|
|
動作時間
|
10秒/20秒/30秒/50秒
|
球體材質
|
304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
|
|
限 位
|
電氣、機械二重限位
|
適用介質
|
水、石油、粘性流體、漿料、強氧化性介質等
|
|
防護等級
|
IP-67
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能調節型)
|
特 點
|
連線簡單、流向切換、阻力小、動作穩定
|
注意事項:
1）請務必接對電源相序，以免閥門或執行器損壞
2）通電時禁止手動操作
3）戶外使用時最好給電動執行器外加防護蓋子，防止老化
4）開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部
5）請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明
6）請確定輸入電壓和配線接點是否正確
7）禁止超負荷使用電動執行器
訂貨說明
1）電源電壓：DC24V、DC220V、AC220V、AC380V
2）介質類型、溫度、壓力
3）控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4）智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
