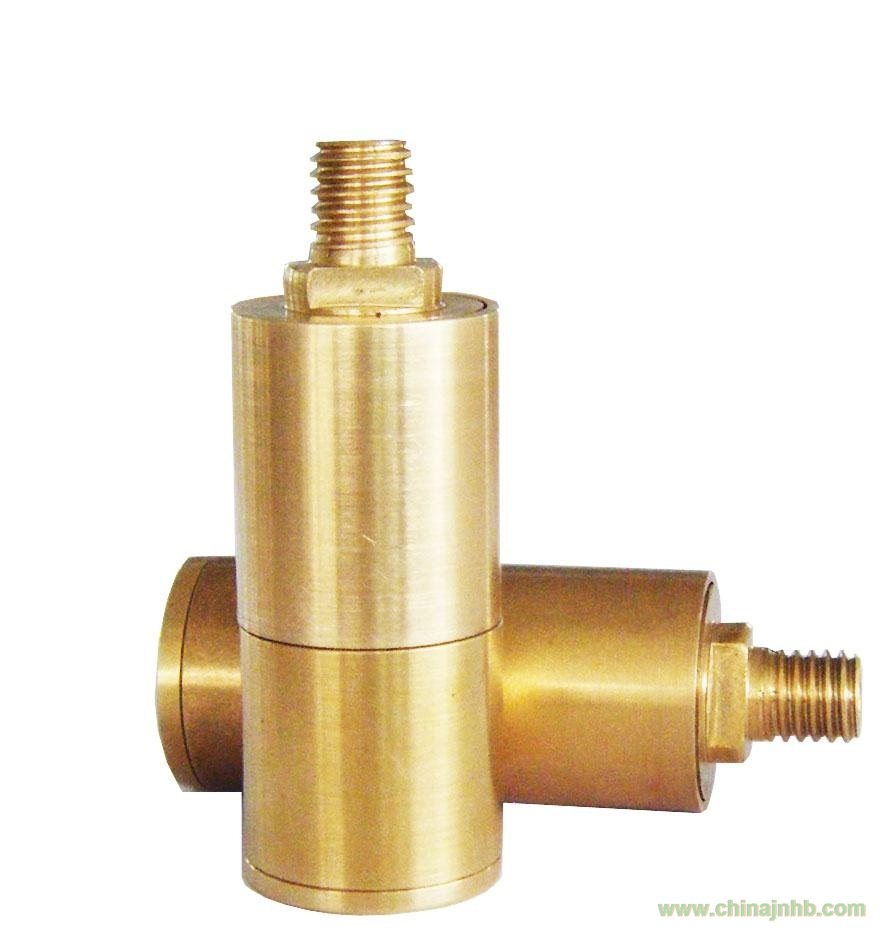

微壓安全閥

用途：適用于各種氣體壓力控制的儀器和設備

外觀：刻度清晰，指針歸零

技術參數：壓力量程：0.002MPa-1.0MPa

工作溫度：-20℃-100℃

主要材料：黃銅、鋼、白硅膠60％、鐵

閥體長度：56mm，閥體最大外徑：20mm

連接接口：外螺紋（M8 氣管接口），亦可根據客戶的要求加工特

殊的連接接口

安裝要求：安全閥前安裝過濾器，可延長O 型圈的使用壽命和保

持產品靈敏度

重量：87.7 克

閥體構造    封閉式  壓力環境    低壓

形態    旋塞式  零部件及配件    閥體

流動方向    單向    標準    國標

適用介質    空氣    型號    HYVP01

公稱通徑    20（mm）    結構形式    彈簧薄膜式

閥瓣開啟高度    微啟式安全閥    品牌：羅浮

材質    黃銅    連接形式    螺紋

檢測次數    起始響應壓強MPa 終止響應壓強MPa 誤差

1   0.28    0.26    0.071

2   0.29    0.27    0.068

3   0.35    0.33    0.057

4   0.26    0.24    0.076

5   0.24    0.22    0.083

6   0.24    0.23    0.041

7   0.25    0.23    0.08

8   0.26    0.24    0.083

9   0.3 0.28    0.066

用 途：適用于各種氣體壓力控制的儀器和設備

外 觀：刻度清晰，指針歸零

技術參數：壓力量程: 0。001MPa - 1.0MPa

工作溫度：-20℃ - 100℃

主要材料：黃銅、鋼、白硅膠60%、鐵

閥體長度：56mm，閥體最大外徑: 20mm

連接接口：外螺紋（G1/4氣管接口）, 亦可根據客戶的要求加工特

殊的連接接口

安裝要求：安全閥前安裝過濾器，可延長O 型圈的使用壽命和保

持產品靈敏度
