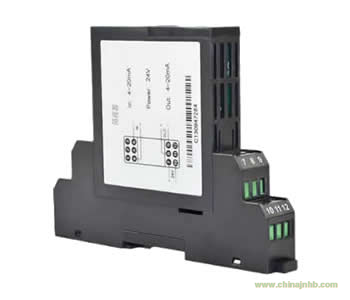

昌辰 Pt100溫度變送器/pt100隔離器概述

昌辰 Pt100溫度變送器/pt100隔離器是利用熱電阻（Pt100、Cu50、Ni1000等）的阻值隨溫度改變的特性，接收現場熱電阻的電阻信號，經過隔離和線性化處理后，轉換成與溫度成線性關系的一路或二路標準信號輸出。昌辰儀表經營范圍：研發、生產、銷售：自動化儀表、儀器儀表、電氣控制和電力設備、電纜電線、電子元器件和電氣機械原件及零部件、計算機軟件硬件；并提供上述產品和技術維修和服務等。
昌辰 Pt100溫度變送器/pt100隔離器產品特點
輸入、輸出、電源三方完全隔離，抗干擾能力強
精度高，線性度高，長期運行穩定性高
模塊化設計，體積小，功耗低，適合密集安裝
可帶電插拔，安裝、拆卸、維護方便簡單
昌辰 pt100溫度變送器技術規格參數
工作電源：DC24V（反向保護）
AC220V
線    性：輸出與被測溫度成線性關系
激勵電流：＜250μA
輸入信號：Cu50、Pt100、Cu100、Pt50、Pt1000、Ni1000等
輸出負載：電壓輸出≥5KΩ    電流輸出≤350Ω
轉換精度：±0.2%F.S（ΔR＞20Ω）
±0.4%F.S（20Ω≥ΔR＞10Ω）
溫度漂移：±150PPM/℃
絕緣電阻：輸入、輸出、電源之間≥100MΩ/500VDC
絕緣強度：輸入、輸出、電源之間1000VAC/1分鐘
功    耗：＜1.5W
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH（無凝露）
大氣壓力：86~106kPa
安裝方式：DIN35mm導軌
pt100溫度變送器訂貨須知

參照選型代碼表，正確規范書寫訂貨型號代碼
舉例1  輸入：Pt100,0-200℃，輸出：1路4-20mA，工作電源：24VDC
訂貨型號：TH-TP-A420-D
舉例2  輸入：Pt100,0-150℃，輸出：2路4-20mA，工作電源：24VDC
訂貨型號：TH-TP-Y-A420-A420-D（或簡寫為TH-TP-Y-2A420-D）
