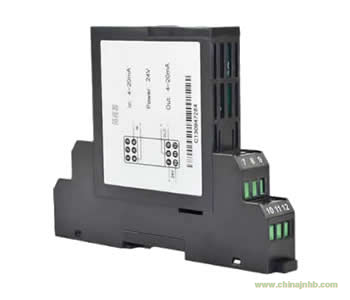

昌辰 導軌式溫度變送器/溫度隔離器概述

昌辰 導軌式溫度變送器/溫度隔離器（一入一出、一入二出）接收現場的熱電偶傳感器的輸出信號，經過隔離和線性化處理后，并轉換成與溫度成線性關系的一路或二路標準信號輸出。昌辰儀表專業研制：無紙記錄儀、溫度巡檢儀、信號隔離器、電流變送器、電壓變送器、功率變送器、頻率變送器、直流電能表、安培小時計、有紙記錄儀、流量積算儀、信號變換器、隔離模塊、電流隔離器、配電器、無源隔離器、安全柵、開度表等。
昌辰 導軌式溫度變送器/溫度隔離器產品特點
輸入、輸出、電源三方完全隔離，抗干擾能力強
精度高，線性度高，長期運行穩定性高
模塊化設計，體積小，功耗低，適合密集安裝
底座與主機可以分離插拔，安裝、拆卸、維護方便簡單
技術規格參數
工作電源：DC24V（反向保護）　　AC220V
功    耗：≤1.0W（1入1出）　　≤1.5W（1入2出）
輸入信號：K、S、E、B、R、T、J、N等
輸出信號：直流電壓或電流信號
輸出負載：電壓輸出≥10KΩ
電流輸出0~350Ω
轉換精度：±0.2%F.S（△V＞10mV）
±0.4%F.S（10mV＞△V＞5mV）
冷端補償：0~50度，誤差±1℃
溫度漂移：±100ppM/℃
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入、輸出、電源之間≥100MΩ/500VDC
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH（無凝露）
大氣壓力：86~106kPa
安裝方式：DIN35mm導軌
外形尺寸：122mm×18mm×96mm

注：當選型為一入一出時，端子11,12懸空不接；

訂貨須知
參照選型代碼表，正確規范書寫訂貨型號代碼
舉例1  輸入：K型熱電偶，0-1000℃，輸出：1路4-20mA+HART協議，工作電源：24VDC
訂貨型號：TH-K-F-H420-D
舉例2  輸入：S型熱電偶，0-1600℃，輸出：2路4-20mA，工作電源：24VDC
訂貨型號：TH-S-G-A420-A420-D（或簡寫為TH-S-G -2H420-D）
