昌辰 模擬信號熱電偶變送器概述

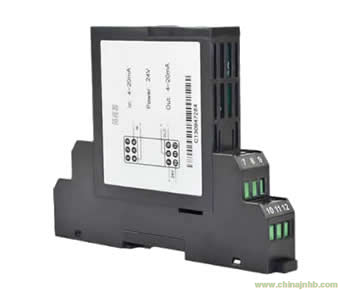

昌辰 模擬信號熱電偶變送器是連接于工業現場儀表與控制室之間的電氣設備。它通過電源、輸入、輸出之間的可靠隔離，有效解決工業自動化控制系統現場干擾問題，保證系統的溫度和可靠運行。模擬信號熱電偶隔離器是同一性產品，基本覆蓋自控系統中各種信號隔離器、轉換、分配、報警等功能要求。
產品特點
* 輸入、輸出、電源三方完全隔離，抗干擾能力強
* 精度高，線性度高，長期運行穩定性高
* 模塊化設計，體積小，功耗低，適合密集安裝
* 結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單
通用技術規格
工作電源：DC24V（反向保護），AC220V
輸入信號：直流電流、電壓信號、熱電阻、熱電偶、
電位器、頻率信號、干接點、接近開關、TTL電平等
輸出信號：直流電流、電壓信號、集電極、繼電器、TTL電平等
輸出負載：電流輸出，0~350Ω 電壓輸出，≥5kΩ
絕緣強度：輸入/輸出，≥2000VAC（1min）
輸入/電源，≥2000VAC（1min）
輸出/電源，≥1000VAC（1min）
絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
工作溫度：0~50℃
存儲溫度：-40~85℃
相對濕度：10~90%RH（無凝露）
大氣壓力：86~106kPa
外形尺寸：122×18×96mm
安裝方式：DIN35mm導軌安裝
典型應用
● 傳感器信號的一分三路顯示與監控
● 工業現場信號隔離、轉換及放大及長線傳輸
● 4-20mA信號一進三出的地線干擾抑制
● 模擬信號地線干擾抑制及數據隔離、采集
● 電力監控、醫療設備隔離監控安全柵
● 儀器儀表與傳感器信號收發檢測
● 4-20mA等信號的隔離、分布及變換
● 工業現場模擬與數字信號并存監控及傳輸
昌辰 模擬信號熱電偶變送器的型號代碼
外形尺寸圖及拆裝圖
外形尺寸圖(122mm×18mm×96mm) 拆裝圖
注：本手冊給出的為基本接線圖，當所購儀表與基本接線圖沖突時，接線圖以隨機接線圖為準。
