一. 產品特色
1. 燈具防爆型式為復合型或粉塵防爆型,適用于爆炸危險場所照明使用。
2. 燈具由光源腔,電器箱和接線腔構成,密閉式設計。
3. 鋁合金壓鑄電器箱內含鎮流器,接線端子等電器。光源腔外殼由純鋁成型,內部設有鏡面反射器。燈具外表面聚脂噴涂。
4. 聚碳酸脂棱晶透光罩,卡扣夾持式連接。鎮流器箱側面開蓋結構。
5. 燈具具有耐腐蝕性好,發光效率高,照射范圍廣,光線柔和,經久耐用之優點。
6. 燈具設有橡膠密封墊,密封可靠,防護性能好。
7. 燈具造型新穎,美觀大方,安裝維護方便,適用低棚照明。

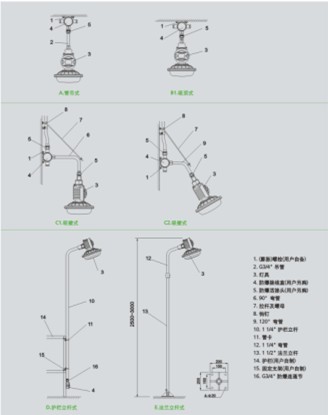

8. 本燈具適用管吊式,吸頂式,吸壁式和立桿式安裝。（見安裝示意圖）。
9. 電磁感應燈光源,功率因數高,高光效,使用范圍廣,長期使用免維護。
二. 電磁感應燈特點
1. 電磁感應燈無電極和燈絲,具有超長壽命,長年使用免維護,壽命是白熾燈的70多倍,金屬鹵化物燈5～6倍。
2. 高效節能,有效發光效率約139Plm/w,功率因數高達0.99,比白熾燈節電80%。
3. 穩定性好,在電壓波動160～265V范圍內仍可正常啟動穩定工作。
4. 綠色環保,通過國家EMC檢驗,無電磁污染,無頻閃,眼睛不易疲勞。
5. 瞬時啟動,啟動和再啟動時無須延時,可瞬時點亮。
6. 光源顯色性好,顯色指數≥80。
三. 適用范圍
適用于IIA,IIB,IIC類含有爆炸性氣體環境,溫度組別為T1～T4的1區和2區室內外危險場所或20區,21區,22區爆炸性或可燃性粉塵場所室內外的照明。
四. 技術參數（技術條件）
1. 執行GB3836.1, GB3836.2和GB3836.3《爆炸性氣體環境用電氣設備》（等效于IEC60079和EN系列標準）; GB12476.1《可燃性粉塵環境用電氣設備》（等效于IEC61241和EN系列標準）。
2. 防爆標志: Ex ed??CT4。 粉塵防爆標志：DIP A20 TA.T4
3. 外殼防護等級：IP66。
4. 防腐等級：WF2。
5. 適用光源：電磁感應燈50W。
6. 額定工作電壓：220V 50Hz。
7. 引入口：G3/4”或φ44mm。
8. 電纜外徑：?9～?12.5mm。
|
規格型號
|
額定功率（W）
|
工作電流（A）
|
光源光通量
|
瞳孔流明（Plm）
|
燈具重量
（kg）
|
建議安裝高度
（m）
|
|
SBD1103-YQL50
|
50
|
0.23
|
3500
|
6900
|
3
|
3-5
|
五,安裝附件一覽表
|
安裝形式
|
燈具型號
|
安裝附件
|
數量
|
選配件
|
數量
|
|
管吊式
|
SBD1103-YQL50A
|
300mm長G3/4吊管
|
1根
|
SHB系列防爆接線盒
G3/4內外絲防爆活接頭
|
1只
1只
|
|
吸頂式
|
SBD1103-YQL50B
|
|
|
SBH系列防爆接線盒
G3/4雙外絲防爆活接頭
|
1只
1只
|
|
吸壁式
|
SBD1103-YQL50C1
|
90°吸壁彎管
拉桿,鉤釘
|
1根
1套
|
SHB系列防爆接線盒
G3/4內外絲防爆活接頭
|
1只
2只
|
|
吸壁式
|
SBD1103-YQL50C2
|
120°吸壁彎管,
拉桿,鉤釘
|
1根
1套
|
SHB系列防爆接線盒
G3/4內外絲防爆活接頭
|
1只
2只
|
|
護欄立桿式
|
SBD1103-YQL50D
|
護欄立桿
G3/4防爆連通節
管卡
|
1件
1只
2付
|
SHB系列防爆接線盒
|
1只
|
|
法蘭立桿式
|
SBD1103-YQL50E
|
法蘭立桿
11/4彎桿
|
1件
1根
|
SHB系列防爆接線盒
|
1只
|
注：1.選配件及數量為安裝示意圖所需,用戶應根據需要在訂貨時另外選購。燈具與安裝基座連接螺栓用戶自備
2.A型燈具安裝口和護欄立桿式接線盒出線口均另配有加強防水密封件。
六、品質保證
感謝大家購買本公司SBD1103-YQL50免維護節能防爆燈,本產品嚴格按照ISO9001:2008國際質量管理體系標準進行質量控制,確保產品質量高于國家標準,安全達到設計要求,產品實行7年保用（光源保用5年,鎮流器保用5年,燈具保用7年）自購買之日起7內,產品正常使用下出現任何故障由本公司負責免費維護。
鋼鐵廠常用燈具,冶煉廠照明燈具,電廠常用燈具,化工廠常用燈具,鍋爐房常用燈具

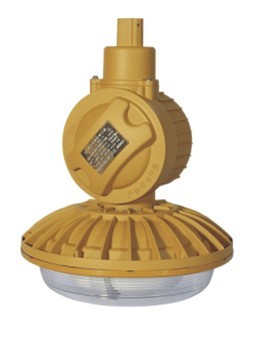

SBD1103-YQL50免維護節能防爆燈,50W隔爆型防爆燈！
光源：電磁感應燈
功率：50W
外殼材質：鋁合金
外殼防護等級：IP66
防腐等級：WF2
應急時間： 60分鐘,90分鐘
重量：3千克
高度安裝建議：3～5米
質保年限：燈殼7年,光源5年
SBD1103-YQL50A管吊式免維護節能防爆無極燈
SBD1103-YQL50B吸頂式免維護節能防爆無極燈
SBD1103-YQL50C1吸壁式免維護節能防爆無極燈
SBD1103-YQL50C2吸壁式免維護節能防爆無極燈
SBD1103-YQL50D護欄立桿式免維護節能防爆無極燈
SBD1103-YQL50E法蘭立桿式免維護節能防爆無極燈
