一、簡  介

土壤墑情監測是抗旱的重要基礎工作，騰宇儀器自己研發的型土壤墑情監測系統是一款集土壤溫度、土壤水分采集、存儲、傳輸和管理于一體的土壤墑情自動監測系統。該系統采用模塊化設計，功能齊全，層次分明，接口簡單，，可擴展性高，可根據用戶需要靈活設定各參數的采樣周期和存儲周期、巡測數據及分析數據等，廣泛應用于農業氣象、水文地質、建筑、農業溫室、學校教學、科學研究等領域。

二、土壤墑情傳感器參數：（層數可選）

.土壤溫濕度傳感器采用不銹鋼外觀一體化設計

.測量參數：土壤容積含水率 .量 程：0～100% RH

.單 位：%(m3/m3)

.測量精度：±3%

.互換精度：<3%

.復測誤差：<1%

.工作電流：約15mA

.響應時間：<1秒

.測量穩定時間：1秒

.測量區域：直徑為10cm、高為10cm的圓柱體

.溫度量程：-40℃～120℃

.測量精度：±0.2℃

.互換誤差：<0.2℃

.響應時間：<100mS

.穩定時間：<1秒

.不銹鋼探針長度：8cm

.不銹鋼探針數量：新型兩針型

.探針直徑：3mm

.材料特性：不銹鋼(抗電解，可經受長期電解，可經受土壤中的酸堿腐蝕)

.探頭防護體：采用316優質不銹鋼，長度10cm，直徑2cm(小規格直徑方便插入土壤)

.傳感器總長度：20cm

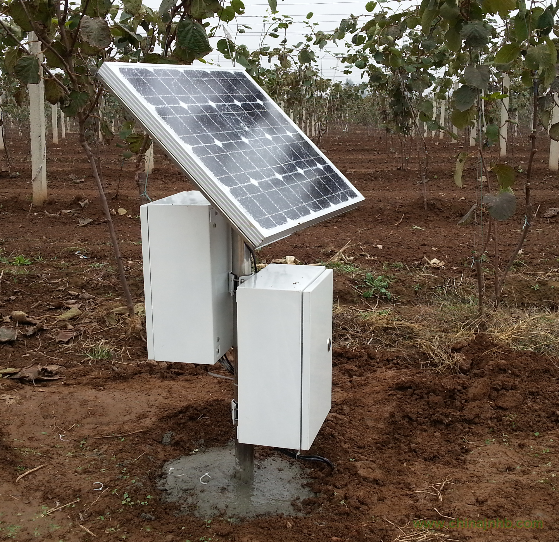

三、防護機箱和支架

(1)工藝要求：采用金屬屏蔽機箱，保證高速信號的完整性和穩定性。

(2)使用全天候機箱，具有安全設計，以適合永久監測的要求。

(3)機箱密封級別達到IP65標準。

(4)所有設備(含充電電池(可以延長設備至于野外環境時的使用年限，具有一定的防盜功能)

太陽能供電系統(包括太陽能電池板、控制器、蓄電池)

(1)設備供電可至少提供以下兩套供電方式

i.外接交流電：220V供電。

ii.太陽能供電系統(專業地埋式)：可保證整套監測設備在一次充滿電的情況下，能連續正常工作72小時以上。

一體設備支架

(1)設備支架材質：架桿和支架為防腐防銹全金屬材質。

(2)使用年限：固定站的安裝、材質與結構的有效使用年限大于3年。

(3)設備支架安裝簡單，方便人工安裝，維護。

(4)自動監測系統可安裝在硬質地面、建筑、綠化面上高度距地面2m。

四、突出性能參數：

(1)滿足野外作業需求，具有防風、防雨、防塵等功能，滿足IP65防護等級。

(2)采集設定：可自由設定采集時間間隔，并可1分鐘-24小時采集間隔任意設定。

(3)采集器：支持DC9～24V輸入，電源具有防反接、抗脈沖群、防雷、防靜電等保護措施。

(4)數據存儲：自帶標準的SD卡座，支持擴展(最大64GB);自帶標準的USB2.0接口，可以使用U盤進行數據的導出操作(免去必須攜帶電腦或是其他設備等繁瑣的操作)。

(5)顯示方式：主機采用高靈敏度液晶觸摸屏顯示，方便客戶現場分析數據。

(6)擴展性能：支持多種尺寸TFT彩色液晶和LED顯示屏等的即插即用實時顯示數據。支持RS485傳感器即插即用。(傳感器支持MODBUS RTU通訊協議，通用型強)系統采用模塊化設計，方便功能擴展、屏蔽或接入其他傳感器。

(7)數據存儲及下載：系統可以獨立運行工作，無需連接電腦等輔助設備及可完成參數設定、數據導出等功能。

(8)站點數據下載：支持RS485接口采集，支持SD卡、計算機直連、U盤進行數據下載。

(10)采集器軟件升級：可通過U盤或SD卡實現主機軟件自動升級。(節省客戶的設備維護成本)

(11)時鐘要求：內部集成實時時鐘(RTC時鐘電源3V) 外部電源斷電后可以運行5年以上。
