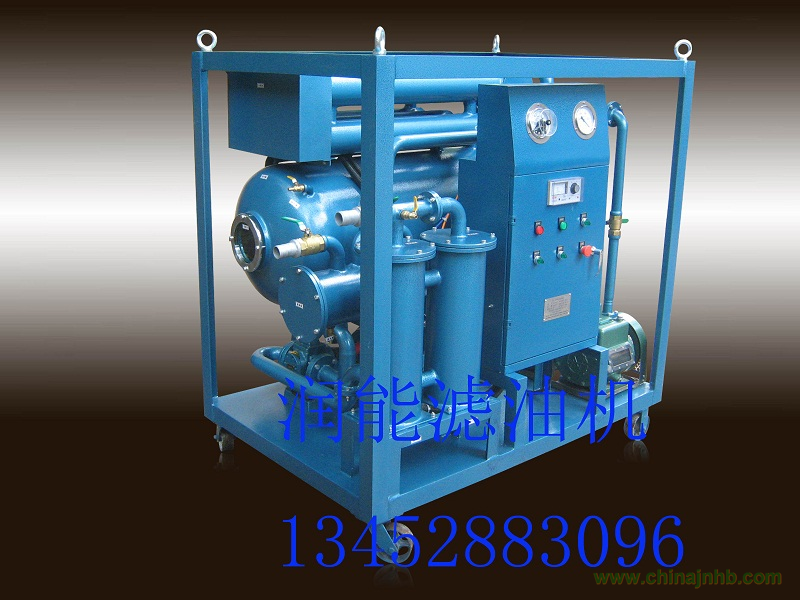

DZL-100變壓器油真空濾油機
一、用途與功能
DZL-系列高效真空濾油機主要用于去除油中的微水、氣體、雜質，提高油液的絕緣性能。它適用于凈化不合格的變壓器油、互感器油，開關油等絕緣油的凈化，也用于液壓油、航空油、潤滑油、機油等潤滑油的脫氣、脫水及除雜。
二、原理
由于在高真空下，油液中的水份沸點大大下降，不需要很高溫度就可揮發大量水份，真空度越高，沸點下降越大，蒸發水份越快。同樣溫度越高，水份蒸發也越快，利用該原理通過加熱和高真空就能快速有效地除去油液中的水分，并通過過濾器除掉油液中的雜質，最終達到凈化油質的效果。
三、流程
油液經粗過濾器吸入至加熱器后，溫度上升，在真空分離罐中進行油氣分離,水份和氣體經真空泵排除,油液經油泵和精濾器凈化后輸出。
四、技術特點
■ 臥式真空分離技術，高效真空脫氣分離，成倍提高蒸發面積，增加油液在真空室停留時間，高效可靠。
■ 油液霧化顆粒≤50um,數倍提升水分子及氣體分子與真空接觸的機會。
■ 輻射式加熱系統，大力提升加熱器與油的接觸面積，降低發熱器的表面溫度，杜絕油液裂解老化。
■ 加熱器液位保護，杜絕發熱器干燒。
■ 真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■ 專利脫氣罐"防泡沫結構+雙路電子泡沫監測系統"，杜絕真空泵噴油。
■ 設有出油壓力保護，保護設備及人身安全。
■ 過壓、欠壓、缺相保護。
■ 全自動浮球及電子油位自動控制系統，實現人機分離。
■ 意大利精濾芯，精度為1μm，濾芯的β≥1000。
■ 使用高壓輸油泵，輸油穩定，噪音低，壽命長。
■ 選用知名品牌優質元器件，整機性能穩定。
五、濾油機相關技術參數
|
指標
|
單位
|
5
|
6
|
10
|
20
|
30
|
50
|
75
|
100
|
125
|
150
|
200
|
250
|
300
|
|
處理能力
|
L/min
|
5
|
6
|
10
|
20
|
30
|
50
|
75
|
100
|
125
|
150
|
200
|
250
|
300
|
|
工作真空度
|
MPa
|
-0.06～0.099
|
|
工作壓力
|
MPa
|
≤0.5
|
|
工作溫度
|
℃
|
40-70
|
|
電源
|
～380V
50Hz （可根據用戶要求定）
|
|
工作噪音
|
dB
|
≤70
|
|
加熱功率
|
KW
|
3
|
5
|
9
|
15
|
24
|
30
|
48
|
60
|
72
|
90
|
108
|
120
|
130
|
|
總功率
|
KW
|
4.1
|
6.12
|
10.5
|
16.8
|
26.2
|
33
|
53.5
|
66
|
78
|
100
|
120
|
135
|
148
|
|
管徑
|
進油mm
|
16
|
19
|
19
|
25
|
32
|
32
|
38
|
44
|
48
|
50
|
58
|
58
|
65
|
|
出油mm
|
16
|
19
|
19
|
25
|
32
|
32
|
38
|
44
|
48
|
50
|
58
|
58
|
65
|
|
重量
|
kg
|
130
|
150
|
180
|
240
|
290
|
330
|
650
|
800
|
950
|
1100
|
1350
|
1500
|
1600
|
|
外形 尺寸
|
長
|
mm
|
910
|
930
|
1100
|
1130
|
1220
|
1300
|
1350
|
1420
|
1430
|
1600
|
1650
|
1700
|
1800
|
|
寬
|
mm
|
610
|
620
|
760
|
800
|
820
|
900
|
1000
|
1000
|
1000
|
1200
|
1250
|
1280
|
1350
|
|
高
|
mm
|
1250
|
1280
|
1100
|
1220
|
1300
|
1310
|
1350
|
1750
|
1780
|
1900
|
1920
|
1900
|
2000
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
六、設備技術性能
經濾油機處理后油值能達到以下要求:
擊穿電壓： ≥60KV
濾油精度: ≤1μm
含氣量： ≤0.1%
含水量： ≤10ppm
油質外狀: 透明
七、可選配置
■ 可選配進口德國萊寶或普旭真空泵
■ 可選配美國、德國進口油泵
■ 可選配施耐德電氣
■ 可選配全自動智能PLC控制系統
■ 可選配封閉式金屬屋
■ 可選配絕緣油介電強度測試儀
