一、產品簡介：
品名：在線水中石油類濃度分析儀、在線測油儀、水中油監測儀
型號：TD-4100XDC(防爆版、落地式）
品牌：美國特納Turner Designs
檢測對象：水中油、石油類、碳氫化合物、苯系物
美國特納Turner Designs儀器公司是全球領先的碳氫化合物分析儀、水中油監測儀的研發、生產公司，在水中油分析儀領域擁有頂尖的專利技術和豐富經驗。
TD-4100XDC在線水中石油類濃度分析儀，是精確可靠、堅固防爆、堪稱全球行業典范的水中油監測儀、在線測油儀。采用最先進的紫外熒光技術準確、持續監測水中油含量（原油、精煉油、燃油、潤滑油或液壓油，以及水中的苯系物等芳烴熔劑），測量范圍從5ppb到1000ppm。
2013年新版E09功能配置包，實現雙監測點/雙通道切換、遠程電腦軟件控制等功能。
TD-4100XDC在線水中石油類濃度分析儀易于現場校準、有優異的長期穩定性；用戶友好型、極低人工維護保養；堅固耐用，防水防塵防爆抗腐蝕。能長期連續監測，內置警報系統和警報繼電器、數據能本地顯示和遠程輸出的防爆版水中油類監測系統。是專為海上/岸上石油生產、煉油、礦業以及其它需要使用能用于嚴酷工作條件和危險區域地點的堅固式在線硬件的行業設計的。
1、適用對象：苯系物、苯酚、苯乙烯、氨基二甲苯、電控液壓式液體、汽油；
柴油、潤滑油、液壓油、燃油、原油、氣體凝析油。
2、應用領域：冷卻水，蒸汽冷凝水，熱交換泄漏，金屬加工液體濃度控制，脫鹽裝置、
水源水、河流、湖泊，工業、電力、水力發電廢水，艙底水IMO認證；
甲板泄水機，雨水徑流，油田采出水，煉油廠廢水。
3、檢測限：檢測下限：柴油在蒸餾水中的近似探測極限值為5ppb，最低可至1ppb；
檢測上限：部分油類可高達1000ppm。
二、2013新版E09功能配置包（雙監測點/雙通道切換&遠程軟件控制）：
2013年新版E09配置包全線升級了TD-4100XD系列水中油分析儀，實現了雙監測點/雙通道自動切換、電腦軟件遠程查看控制，監測數據自動存儲/上傳等多項新性能。
具體包括：
（1）、雙監測點/雙通道自動切換（1臺儀器監測2取樣點），節省采購/運營成本；
（2）、A/B通道定時自動切換；（當地手動切換、PC遠程切換、軟件程序自動切換）；
（3）、PC軟件遠程查看數據、遠程控制儀器；
（4）、數據自動存儲、上傳（至USB&主機&環保單位）；
（5）、A/B通道歷史監測數據查詢；
（6）、歷史數據趨勢圖查詢（在主機顯示屏、PC軟件、USB均可實現）。
|
型號：
|

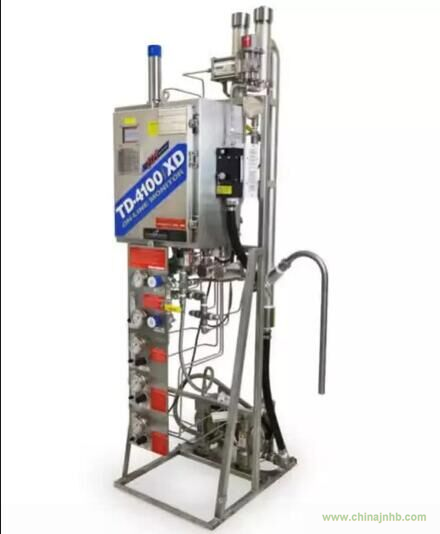

TD-4100XDC在線水中石油類分析儀（防爆版、落地式）；
|
|
運行原理：
|
紫外熒光法；
|
|
應用領域：
|
蒸汽冷凝水，鍋爐給水，一般清潔水、冷卻水、水源水保護等；或經過初步處理的污水；
|
|
適用對象：
|
燃油，原油，其它燃料和潤滑油，苯酚，苯乙烯，大部分的導熱流體，芳香族的化合物，苯系物等；
|
|
探測范圍：
|
蒸汽冷凝水的（燃油、原油）5ppb-500ppm；
|
|
探測下限：
|
其他大部分碳氫化合物＜50ppb；
|
|
穩定性：
|
±1%，(6個月內漂移＜±10%)；
|
|
響應時間：
|
每秒連續讀數，3秒全刻度峰值改變；
|
|
校準方法：
|
空白/標準溶液校準、或第三方外部方法相關性校準；
|
|
現場校驗：
|
通過出廠配備的紫外熒光劑或現場制備石油類標準溶液；
|
|
尺寸：
|
壁掛式：長1118mm×寬318mm×高635mm；撬裝式：長653mm×寬653mm×高1737mm；
|
|
重量：
|
78.5kg (173磅）；
|
|
當地顯示：
|
帶本地LCD顯示，可選單位PPM，PPB或原始熒光強度；
|
|
控制：
|
外部316SS不銹鋼觸控鍵盤；
|
|
電源要求：
|
90-240VAC，2.2A（24VDC可選）；
|
|
管道尺寸：
|
進水管：3/8”或1/2”管，回流管：3/8”或1/2”管；
|
|
樣本壓強：
|
＜1724kPag (250psig)，（可定制高抗壓強度）；
|
|
樣本溫度：
|
60℃，140°F（可定制高溫度，100℃或更高）；
|
|
儀表風供應：
|
一般區域用途：0.28~0.57立方米/時（10~20 SCFH標準立方英尺/小時）；
防爆Ⅰ區、Ⅱ區：0.62立方米/時（22SCFH標準立方英尺/小時）；
|
|
運行溫度：
|
0~49℃，32~121°F（加熱器或渦流冷卻器可選）
|
|
流量池特點：
|
閉合式流通池，帶流量池內部狀況監測功能；
|
|
樣本回流：
|
可接受加壓的樣品回流；
|
|
試劑：
|
無溶劑型；
|
|
警報：
|
4種：早期警報/高位警報/池量池狀況警報/清潔提示警報；
|
|
警報繼電器：
|
干式觸點。直流式5-100VDC，500-100mA和交流式130VAC，50/60Hz，最大76mA（高電流交流、直流繼電器可選）；
|
|
信號輸出：
|
4-20mA，外部供電，50歐姆阻抗；
|
|
通信協議：
|
HART、Modbus可選；
|
|
診斷：
|
自我診斷，內部故障與警報相連，流量池狀況監測；
|
|
安全：
|
密碼保護軟件，可上鎖的316不銹鋼外殼；
|
|
IP等級：
|
IP56，NEMA 4X（標準）；IP66可選（ATEX ZoneⅠ和NFPA Class 1,Division 1)；
|
|
維護保養：
|
現場校準檢查、流量池清潔；
|
|
清潔溶液：
|
有機清潔劑；
|
|
防爆配件：
|
適用于ATEX ZoneⅠ、ATEX Zone Ⅱ 和NFPA Class 1, Division 1，和NFPA Class 1, Division 2；
|
|
樣本泵：
|
可選；
|
|
清潔系統：
|
半自動清潔系統（可選）；
|
|
數據記錄器：
|
可選。
|
|
ISO認證：
|
ISO 9001：2008質量體質認證。
|
|
E09版配置包：
|
最新升級版E09配置包（雙監測點/雙通道切換、遠程電腦軟件控制）。
|
四、性能特點：
（1）、最先進的紫外熒光技術、最低的檢測限：
采用最先進的紫外熒光石油類檢測技術，具有優秀的靈敏度、精確度，能監測苯系物、汽油、柴油、原油及各類石油產品，探測范圍從5ppb(μg/L)到1000ppm（mg/L）。
（2）、響應速度快、連續的監測：
24小時全天候監測，數據每秒實時響應、上傳。不需要任何化學試劑、無需加藥處理，不需任何機械操作或對樣本進行混合。
（3）、堅固耐用，最低的工人維護：
流通池式：自下而上流入檢測腔室，水樣中含的氣泡最快地上升離開，保持數據穩定性和精確性。特有的氣簾系統能夠在潮濕環境或熱水應用時保持光學窗口的無霧清晰狀態。
（4）、現場3種校準方式可選：
原始熒光性校準：簡單方便，直觀顯示樣本碳氫化合物的變化趨勢；
直接校準：直接讀出與實驗室相對應的石油類濃度；
相關性校準：得出結果是與外部第三種方法等同的碳氫化合物濃度。
（5）、警報種類：
2大類5種警報：樣本濃度警報（零值警報、早期濃度警報、高濃度警報）和系統功能警報。
（6）、信號顯示、傳輸：
當地LCD顯示屏顯示、當地繼電器警報（2路）；
遠程信號傳輸：標配4~20mA信號輸出；（通信協議：單向HART，Mod Bus可選）。
（7）、防護防爆：
IP等級：IP66防水防塵，美國電氣制造商協會標準NEMA 4X；
防爆等級：TD-4100XDC正壓防爆；（也可為TD-4100C加配各級訂制的防爆箱）。
五、應用領域：
1、鍋爐補給水及冷凝水漏油監測；
2、循環冷卻水漏油監測；
3、水力發電站壩水坑水中油監測；
4、輪船及軍艦船艙污水碳氫化合物監測；
5、其他油類檢測領域。
美國特納碳氫化合物儀器公司（THDI）
Turner Designs Hydrocarbon Instruments, Inc.
地址：2023 N. Gateway Blvd., Suite 101, Fresno CA 93727,USA。
網站：
美國特納碳氫化合物儀器公司TDHI是全球領先的碳氫化合物分析儀、水中油監測儀的研發、生產公司，在水中油分析儀領域擁有頂尖的專利技術和豐富經驗。公司開發了包括油類水質在線檢測儀、實驗室臺式測油儀和便攜手持式水中油份濃度分析儀，提供了一整套完整油類水質的分析解決方案。
美國特納水中油分析儀是用來檢測煉化污水中石油類污染排放限量的儀器，有便攜式、臺式和在線式，在中石油、中石化、中海油等石油石化企業有大量的用戶群體。
美國特納水中油分析儀廣泛用于石油石化、海洋鉆井平臺、工業企業和環境監測等部門，以優異的產品性能幫助客戶提升油類水質檢測技術。
美國特納有全面的產品線，覆蓋各種用戶的多種檢測應用要求：
TD-500D：便攜式水中油分析儀，現場/野外應急用
TD-3100：臺式水中油分析儀，實驗室用
TD-1000C：在線水中油分析儀（接觸式流通池、非防爆版）
TD-4100XDC GP：在線水中油分析儀（接觸式流通池、非防爆版）
TD-4100XDC：在線水中油分析儀（接觸式流通池、防爆版）
TD-4100XD GP：在線水中油分析儀（非接觸式流通池、非防爆版）
TD-4100XD：在線水中油分析儀（非接觸式流通池、防爆版）
NexTD：在線水中油分析儀（非接觸式/接觸式流通池、Exd隔爆版）
|
