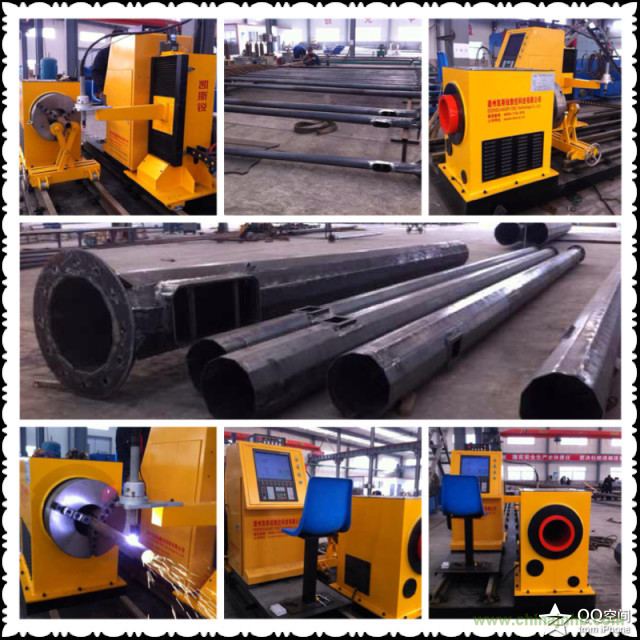

產品名稱：圓管相貫線切割機
產品介紹：本公司生產的相貫線切割機除了機器本身系統自帶強大編程功能之外，還可以與其他專業建筑結構設計軟件相結合，實現CAD/CAM功能。
管結構計算機輔助設計與制造系統STCAD是用于相貫線等加工數據自動生成的系統軟件，可實現管結構設計加工一體化分析設計。絕大部分情況下，生成的加工圖不需要任何調整就能滿足主體結構的加工要求，該軟件內置了幾十種空間標準模型，只需輸入少量參數即可生成結構圖形，可以與通用繪圖軟件AutoCAD,CAM,RM及其他結構分析軟件進行圖形或者數據交換，直接導入建筑結構設計數據，自動計算荷載，或者手工輸入，使用非常方便。
設備用途：數控管子相貫線切割機是一種對鋼管有色金屬管子的結合處相貫線孔，相貫線端部，彎頭，蝦米節進行自動計算和切割的設備。該機廣泛用于建筑 化工 造船 機械制造 冶金 電力等行業的管道結構的切割加工。此類加工大多采用制作樣板 劃線 人工放樣 手工切割 人工打磨等落后繁復操作工藝。
數控管子相貫線切割機能十分方便的切割加工此類工件，無需操作者計算 編程，只需輸入管道相貫線系統的管子半徑 相交角度等參數，及其能自動切割出管子的相貫線 相貫線孔及焊接破口。
數控管子相貫線切割機采用數字化控制，設備控制軸數有二至六軸等不同機型，每種機型在切割加工時實現控制軸聯動，具有切割各種相貫線 相貫孔功能，角度坡口，定點坡口，邊角坡口切割功能，管子不圓度和偏心補償功能。
主要技術參數：
|
數控相貫線切割機相關參數
|
|
型號
|
3軸
|
4軸
|
5軸
|
6軸
|
|
可切割管長
|
根據客戶選定
|
|
可切割管徑
|
根據客戶選定
|
|
切割厚度
|
火焰切割：5-200毫米 等離子切割：根據選定等離子電源而定
|
|
割炬數量
|
可選等離子火焰兩用或一等離子一火焰
|
|
運動速度
|
20-6000毫米/分鐘
|
|
切割速度
|
根據加工材質不同請咨詢官方客服
|
|
最高功耗
|
AC380V ≤420W
|
|
保養周期
|
免維護
|
|
選型范圍
|
該機廣泛用于建筑 化工 造船 機械制造 冶金 電力等行業的管道結構的切割加工
|
|
備注
|
更多機型及優惠請聯系官方客服
|
可選配機型配置：
|
型號
|
切割管
外徑
|
切割長度
|
切割方式
|
最大載重
KG
|
切割厚度
mm
|
工件材料
|
切割速度
Mm/min
|
控制軸數
|
|
KYG
|
Φ600-1600
|
4-6-8-10
12-14-16
|
火焰、等離子
|
5000
|
5-16
|
碳鋼，合金鋼，不銹鋼
|
80-1800
|
3-4-5-6
|
|
KFG
|
Φ
30-300
|
4-6-8-10
|
等離子、激光
|
2000
|
1-50
|
碳鋼，合金鋼，不銹鋼
|
80-9000
|
3-4-5-6
|
