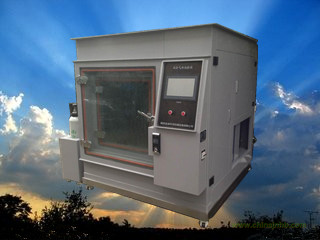

1) 樣品室尺寸
|
Φ450*300*15mm
|
2) 最少測試板數量
|
20*60*5mm不少于25塊
|
3) 底部恒溫槽尺寸
|
W600*D600*H200mm
|
4) 交變溫度箱尺寸
|
W450*D450*H650mm
|
5) 機臺占地面積
|
約W3000×D4000×H2800mm
|
6) 重 量
|
共約380 kg
|
5、 性能
|
2.1. 測試環境條件
|
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
|
2.2. 測試方法
|
暫無
|
2.3. 溫度范圍
|
20-60℃(樣品) 10-30℃(底部恒溫槽)
|
2.4. 溫度波動度
|
±1.0℃
|
2.5. 溫度均勻度
|
±2.0℃
|
2.6. 溫度偏差
|
±2.0℃
|
2.7. 溫度分辨率 :
|
±0.1℃
|
2.8. 溫度恢復時間
|
70min內
|
3. 結構特征
|
3.1. 樣品室結構
|
1 樣品室采用15mm有機透明玻璃制作成型
2 底部恒溫系統及控制部分均采用耐腐蝕材料制作而成
3 交替溫度箱采用SUS304不銹鋼板制作而成
4 所有配件均采用防腐蝕材料制作而成
5 樣品室用水可以實現自動補水,無需試驗中人為加水
|
3.2. 加熱器
|
定制進口鎳洛絲加熱器
加熱器控制方式:無觸點等周期脈沖調寬,SSR(固態繼電器)
|
3.3. 腳輪及支撐腳:4套
|
|
3.4. 實驗室蓋及密封
|
采用特殊結構,外部采用耐高溫耐酸堿材料制作,樣品區采用SUS321不銹鋼板,具有導熱快,耐強腐蝕等特點,密封采用水密封,使其設備的安全性能達到高,而且密封效果極好
|
3.5. 鉸鏈
|
采用耐腐蝕材料特質而成
|
3.6. 樣品裝置
|
在樣品區的內蓋上采用SUS321不銹鋼加工成5mm的凹形槽3條(實際可更具客戶要求制作,可以把樣品并排放置在凹形槽內,在凹形槽的一邊有緊固用的塑料制品的螺絲,把螺絲擰緊就可以把樣品方便的固定在箱蓋上,拆卸樣品時只需要把對應的螺絲擰松就可以把樣品取下
|
3.7. 氣體進氣和混合裝置
|
1
在每種氣體進入混合室之前,都需要經過手動閥而后進入防腐蝕電磁閥,只有在儀表上選擇哪種氣體對應的防腐電磁閥就可以打開,進入防腐流量計,更具計算得出流量值,把流量計調到計算出的值即可(注:在進入電磁閥之前必須要加裝專用的減壓閥);
2
本設備一共設計兩個氣體混合室,先把某兩種氣體混合后然后再一起進入樣品室,通過樣品室的預裝試驗用水流經樣品表面然后排到設備自帶的廢氣處理系統中,讓后把過濾后的氣體排出室外,本氣體混合室采用耐酸堿材料制作而成,可以長期使用(注:一旦做了帶硫化氫氣體的試驗后,本試驗裝置就不適合在做單一的二氧化硫試驗);
|
3.8. 過濾系統
|
本設備過濾系統共分為三節:
1 酸堿中和室:利用特殊處理結構使其中和室處于飽和狀態,氣體首先經過中和室飽和的堿液環境起化學反應,使其經過的氣體中和,關于中和室堿液的更換,可以更具實際的PH值進行,一般來說當堿液的PH值<8.0是就需要更換了,配置時建議把PH值調到10-12之間,一般來說可以做完一次試驗即96天;
2 水汽過濾室:利用冷凝的原理使起化學反應的氣體經過特殊制作的冷凝室,使其水汽分離,冷凝下來的液體流到中和室中再次利用,本耗材一次試驗更換一次即可;
3 吸附室:氣體經過前面的兩節過濾后,在經過吸附室,第一起到吸附多余的水分,第二可以吸附殘留的有毒氣體,保證可以安全的排到室外,本耗材一次試驗更換一次即可;
4 實際的檢測證明,本套過濾系統可以有效的過濾酸性氣體,而考慮到本試驗所需要的濃度值很高所以本套過濾系統一共設計兩套,以確保本次試驗的尾氣不會影響大氣的環境;
|
3.9. 樣品室用水恒溫系統
|
把樣品室盛水部分侵入到可以恒溫的水箱里,本恒溫水箱可以自動開啟或關閉制冷系統,保證恒溫箱內的溫度不會超過25℃,就算是本試驗長時間做50℃,也不會導致樣品室內的水溫超過36℃,導致水分過量蒸發,影響試驗效果;
|
3.10. 控制面板
|
控制器顯示屏、電源開關
|
3.11. 循環馬達
|
進口高溫循環泵
|
4. 制冷系統
|
|
4.1. 工作方式
|
機械壓縮單制冷方式
|
4.2. 原裝進口法國泰康,高效節能壓縮機
|
|
4.3. 丹佛斯電磁閥或同等級
|
|
4.4. AIRMENDER油氣分離器
|
|
4.5. 丹佛斯膨脹閥(雙機用)
|
|
4.6. 壓力表
|
|
4.7. 制 冷 劑
|
環保型R410A
|
4.8. 冷凝器
|
風冷式
|
4.9. 蒸發器
|
管式換熱器
|
5. 電氣控制系統
|
|
5.1. 控制器: 臺灣TIME集成一體機(Time990)
|
1 控制界面采 7.2 吋人機界面加 P.L.C 控制
2 控制溫度精度為:±1.0℃
3 解析精度:為小數點以下一位
4 本控制器可以同時顯示樣品溫度
樣品室水溫 恒溫水箱水溫 和交變溫度箱溫度,而且可以設定各種氣體的開關
|
