技術參數
----------------------------------------------------------
名 稱：石英管7G/H臭氧發生器配件（臭氧高壓電源+臭氧管）
型 號：TS-7GCKFS
工作電壓：AC220V/50HZ、AC110V/60HZ，（選取其中一種）
功 耗：70W
供氣源：干燥潔凈的氧氣或空氣
臭氧產量：92%氧氣流量2-3L/min時，臭氧產量≥7G/H
工作環境溫度：-10～45℃
工作環境濕度：≤85%
外形尺寸：臭氧管尺寸：225*52*53MM 電源尺寸：160*70*65mm
凈 重：1.0kg
產品結構說明：
----------------------------------------------------------
1、石英管7G/H臭氧發生器配件由石英臭氧管和高壓可調電源兩個部分構成。
2、石英管的構成及特點：內電極316L不銹鋼，外電極鋁合金散熱片，介電材質含量99.7%以上二氧化硅石英管制成，聚四氟乙烯及氟膠密封原件組合而成，內外電極風冷，氣嘴用內徑為6MM的抗腐蝕抗氧化軟管接通（氟膠管），石英管發生器主要特點為介電值介電常熟高，介質韌性好運輸途中不宜壞，熱膨脹系數低，氣源壓力最大可達0.1MPA。正常使用壽命一般在1.2萬小時。
3、高壓電源構成及特點：真空環氧高壓包；主要特點為：輸出短路，斷路保護、.電路抗干擾,防潮，防腐設計，正常使用壽命8K小時以上。
設備用途說明
----------------------------------------------------------
TS-7GCMK石英管臭氧發生器配件主要用于10-40G/H高濃度臭氧機上，可以一臺設備安裝一套或多套，比如安裝2套就是20G/H的臭氧機。是臭氧機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在水處理，其優越的工藝做工和電參數的穩定性及超長的壽命在廣大用戶中得到一致的好評。
設備安裝使用說明
----------------------------------------------------------
第一步：高壓電源及臭氧管安裝在絕緣板上，絕緣板固定在機箱中，需要注意：臭氧管及高壓電源距離金屬機箱外殼大于3厘米（高壓部分如果距離金屬機箱外殼太近，可能會形成高壓渦流從而影響使用甚至損壞），臭氧管安裝的位置在在機箱上的對流風空間內，確保工作時機上的風扇能吹到臭氧管的散熱片，確保臭氧管的外電極風冷穩定。
第二步：進氣口及臭氧出口的安裝：臭氧管的氣嘴不分進出氣嘴，任意一端均可進出，進氣口的導氣管材料可用硅膠管或PC軟管，出氣口用抗氧化的管子（四氟管，氟膠管等）接通，要求不漏氣即可，通入臭氧管進氣口的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于45度，濕度不能大于70%。
第三部：檢查線路：高壓線接通臭氧管后，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長25CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，如有條件，可用內徑為8MM的硅膠管套上高壓線，使之更安全。其他的線路，特別是數顯的電子器件連接線，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。

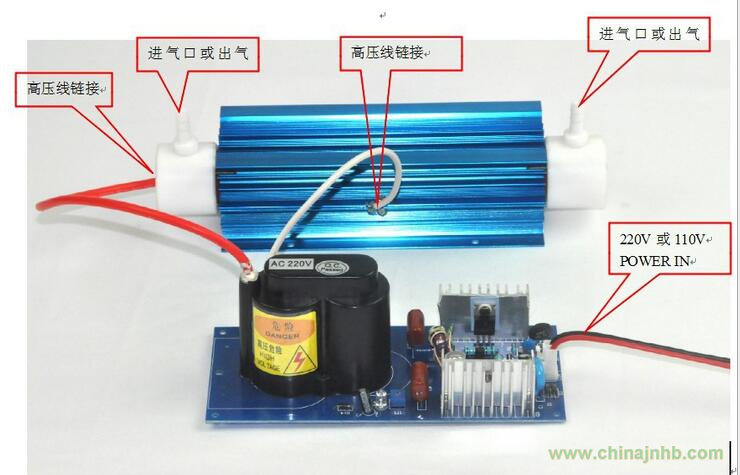

臭氧管與高壓電源安裝連接圖示：
電源上有一根高壓線焊接有彈簧，將這根焊接有彈簧的高壓線接到臭氧管內電極，
先把彈簧塞進臭氧管的內空部分，然后用螺絲刀將彈簧塞進臭氧管大約中心的位置
臭氧管結構示意圖：
安裝圖示：
使用注意事項
----------------------------------------------------------
1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。
2、安裝組件過程中，請注意輕拿輕放，避免摔毀。
3、安裝好設備以后，通電之間請檢查清楚氣路、電路之間有沒有問題，確保無誤后再通電。
4、設備安裝確保高壓無外泄到機箱外殼上，高壓危險。
5、禁止在易燃易爆場所使用。
6、確保風冷及水冷溫度，臭氧管工作時溫度不可高于60℃。
7、臭氧出口臭氧濃度較高，人體請勿長時間接觸臭氧，投放到密閉空間的臭氧可在機器停止工作60分鐘后自然分解，人方可進入。
8、非專業人員請勿打開機箱，一般電工人員需在向?qū)I(yè)維護人員咨詢后可以打開機箱。
9、如果設備運用在水處理時，請確保氣水混合裝置不能有水回流到臭氧管的氣路中，否則會導致高壓短路。
設備日常維護保養
----------------------------------------------------------
1、安裝好的設備應使用放置在干燥通風潔凈的環境內，環境溫度在-10～40℃之間，相對濕度小于85%。
2、設備維護保養時，需斷開電源線情況下經行。
3、定期檢查設備上的通風氣排，如有較多灰塵時要拆下及時清理干凈并裝回原位。
4、設備可以長時間24小時連續工作，但是請確保設備上散熱通風良好。
5、清潔機箱用的濕毛巾必須擰干后使用，切勿將水滴濺入機器內部。
售后服務
-------------------------------------------------------------------------------
1、自購買之日起保修一年。
2、在保修期內如有用戶使用不當或人為損壞，維修需收取損壞零件費用。
3、售后服務電話：020-32031153，18819261495。
特別聲明：
-------------------------------------------------------------------------------
本說明書制定日為2013年07月15日，將來如有修改之處，請恕不另通知！本公司保留產品本身及此說明書修改所有權！
