技術參數：

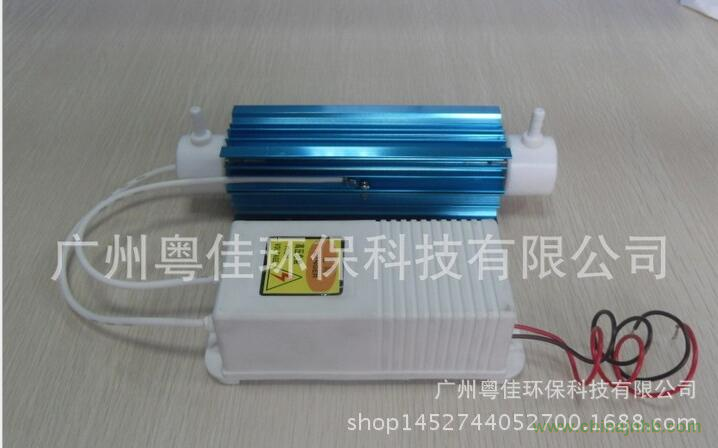

產品型號：TS-7GCX，
使用氣源：氧氣1~3L/min,或空氣25L/min。
最高臭氧濃度：75mg/L（氧氣0.5L/min時）
最大臭氧產量：8.8G/H（92%氧氣流量3L/MIN時）
工作環境要求：環境濕度小于85%，環境溫度小于40攝氏度，干燥干凈通風良好的環境。

臭氧管尺寸：  220*56*53 MM
冷卻方式：風冷
電源尺寸：158*66*52MM
輸入電源:  AC220V/50HZ 。
輸出功率：70W （有效值）
輸出電壓：AC:2.5KV（有效值）
工作頻率：12KHZ

電源特點：
1,采用模塊式灌封設計,防潮,防水。
2，欠壓過電壓保護。
3,功率變換器過熱保護，高壓開路保護，短路保護。

臭氧管特點：
1、經久耐用（不銹鋼內電極、不銹鋼臭氧氣道接口，不銹鋼水冷接口，聚四氟乙烯固件，氟膠密封原件）。
2、散熱良好（一級鋁合金加大尺寸散熱片，太陽花散熱片專利技術，內水冷+外風冷）。
3、臭氧濃度高（采用99.9級2.0MM脫羥基石英管，放電間隙0.5MM，八孔定位控制，精度極高）。
4、國際領先工藝（材料、外觀、精度、穩定性能國內首家）


關于安裝：

臭氧管及模塊電源安裝在絕緣板上，兩者距離10MM以上，高壓線不分正負極，一根接在散熱片上的接線頭上，另外一根接在臭氧管內電極中間部分，參考圖片細節，兩條高壓線不要合并在一起，保持距離10MM以上。絕緣板固定在機箱里面，其他非高壓的電線不能靠近有高壓的地方，距離20MM以上，其他工作儀表（電流表，電壓表，PLC數字控制端）不能靠近高壓的地方，高壓會干擾儀表的正常數值，距離大于100MM。機箱需留有兩個通風口，其中一個裝風扇，風扇吹進機箱的風要能吹到臭氧管的散熱片，另一個通風口作用就是排風。

   臭氧管上的兩個氣嘴，不分進氣或出氣，可以用氧氣作為氣源，也可以用空氣作為氣源，如果用氧氣的話，流量在1-3L/MIN就足夠了，產量最高可達8G/H左右，濃度最高可以達到75MG/L，如果用空氣的話，流量應在10-30L/MIN之間（選用空氣壓縮泵流量在15-30L/MIN的），使用空氣源的，如果有條件的話，可以加一個干燥過濾設備，這樣能保護臭氧管的使用壽命同時也能增加臭氧濃度。如有需要購買干燥過濾器的，我們配套供應的是450ML的，價格是48元一個。

空氣干燥過濾器：使用活性炭/硅膠顆粒的吸附原理，將空氣中的水分及塵埃過濾掉，得到更干燥更潔凈的空氣，從而獲得更高的臭氧濃度及提高放電管的使用壽命，

保護：空氣干燥過濾器使用一段時間以后，由于使用環境的濕度和潔凈度不同，使用時間也不同，可以通過觀察對比過濾器內部顏色變化或檢測臭氧濃度變化來考慮是否需要維護。維護辦法：將過濾器內部的顆粒倒出來烘干（可用太陽暴曬、用吹風筒高溫風干、用其他烘干設備都可以），烘干后裝回去就可以了，如果自己有活性炭顆粒的話，可以直接更換。

建議：

    買家如果之前沒有安裝機器的經驗或經驗不夠充分的情況下，在安裝好配件后，拍一張照片給店主確認一下是否安裝正確避免因為安裝錯誤導致產品損壞給你帶來損失。
最后，提醒買家，發生器是需要散熱的，工作的時候必須用風扇散熱，發生器工作時有高壓，切勿碰觸，應裝在機箱內部防止高壓觸電。
