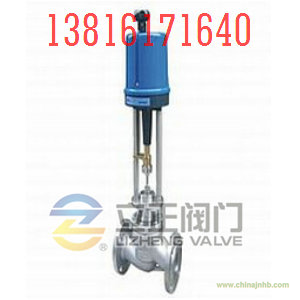

FNQP電動單座調節閥

FNQP電動單座調節閥應用規范：
設計制造:IEC60534 法蘭尺寸:JB/T79-94 ,ANSI B16.5,JIS B2212~2214
結構長度:GB/T12221,ANSI B16.10,JIS B2002

FNQP電動單座調節閥介紹：
電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），公稱壓力 PN25，閥體材料為碳素鋼，具有排渣功能的閘閥。

FNQP電動單座調節閥尺寸：
DN L A F H L1 D 轉矩/N·m 重量/kg
400 600 350 330 1890 893 560 900 835

FNQP電動單座調節閥主要零件：
材料代號 C(WCB) P(304) R(316)
主要
零件 閥體,閥蓋 WCB ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
閥芯,閥座 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
墊片 增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片
推桿,襯套 2Cr13
適用
工況 適用介質 水蒸汽油品類氣液體 腐蝕性氣液體 醋酸類等腐蝕性氣液體
常溫型 -30～+250 F4:≤200℃ -40～+250 F4:≤200℃ -40～+250℃ F4:≤200℃
高溫型 -30～+450℃ -40～+500℃ -40～+500℃
低溫型 -40～-60℃, -60～-100℃
