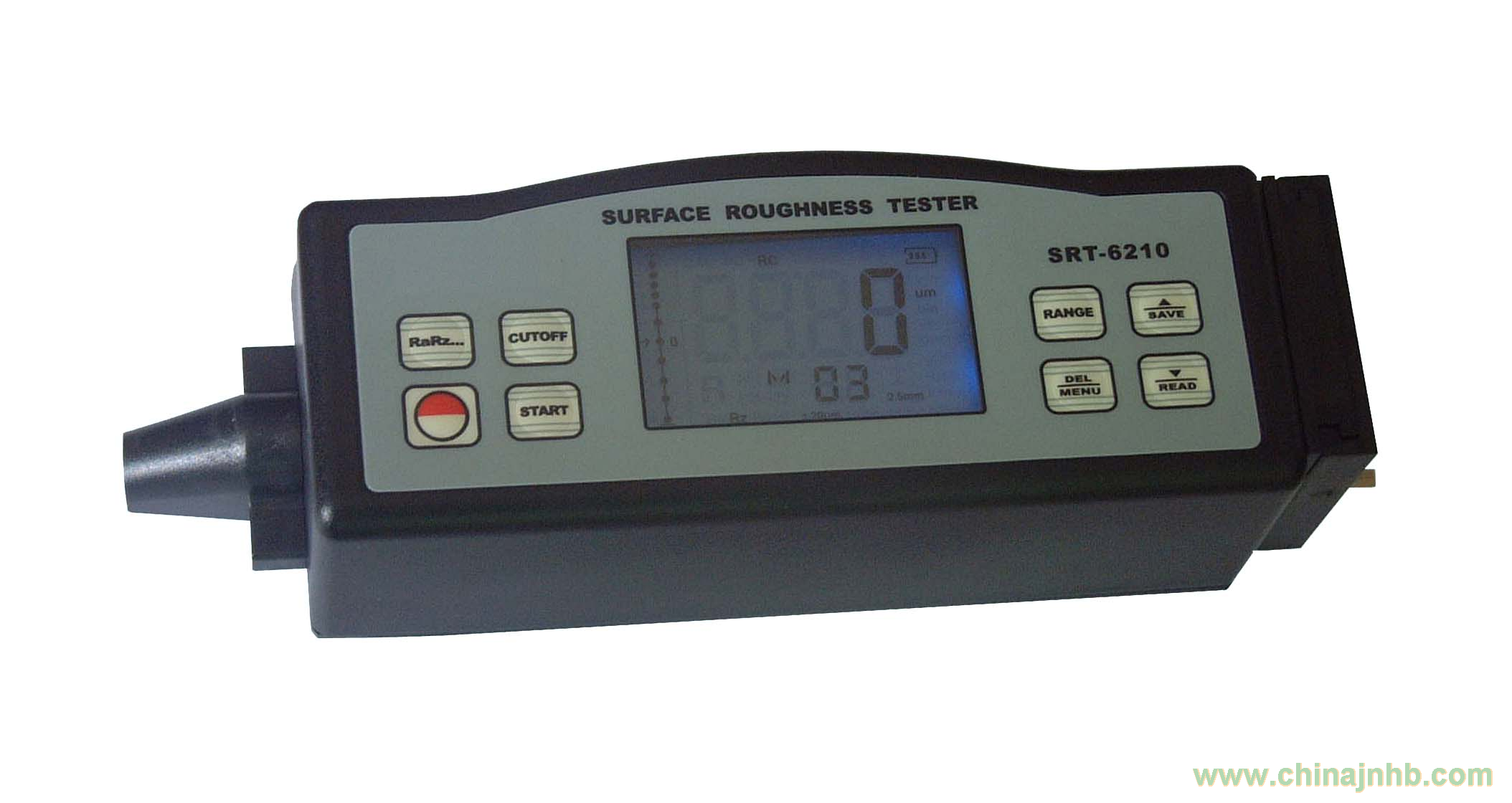

可以廣泛適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算出相應的參數，在液晶顯示器上清晰地顯示出全部測量參數。
* 該儀器采用計算機技術，符合國標GB/T 6062及ISO，DIN，ANSI和JIS四項標準。
* 多參數測量：Ra.Rz。
* 高精度電感傳感器。
* 內置鋰離子充電電池及充電控制電路，容量高。
* 機電一體化設計，體積小，重量輕，使用方便。
* 具有自動關機功能。
* 具有公英制轉換功能。
* 采用“USB 數據線輸出”和"RS-232數據線輸出"與 PC 進行通訊。
* 提供藍牙 Bluetooth 數據輸出選擇。
測量工件表面粗糙度時，將傳感器放在工件被測面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比列的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器顯示出來，同時可以與PC機通訊，實現數據分析和打印。
|
執行標準
|
GB/T6062，IS04287，DIN4768，JIS B，ANSI46.1
|
|
測量參數
|
Ra，Rz
|
|
測量范圍
|
Ra: 0.05~10.00μm
/1.000~400.0μinch
Rz: 0.020~100.0μm
/0.780~4000μinch
|
|
精確度
|
??±10%
|
|
示值變動性
|
??6%
|
|
分辨率
|
0.001 / 0.01 / 0.1
|
|
傳感器
|
半徑
|
10μm
|
|
材料
|
金剛石
|
|
測力
|
16mN（1.6gf）
|
|
角度
|
90o
|
|
縱向半徑
|
48mm
|
|
最大驅動行程
|
17.5mm/0.7inch
|
|
取樣長度
|
0.25mm，0.8mm，2.5mm
|
|
驅動速度
|
測量時
|
當取樣長度=0.25mm時，Vt=0.135mm/s
|
|
當取樣長度=0.8mm時，Vt=0.5mm/s
|
|
當取樣長度=2.5mm時，Vt=1mm/s
|
|
返回時
|
Vt=1mm/s
|
|
評定長度
|
1~5L可選
|
|
濾波器輪廓
|
RC，PC-RC，GAUSS，D-P
|
|
記憶功能
|
---------
|
|
工作環境
|
溫度：0~50oC 濕度：<80%RH
|
|
電源
|
鋰離子充電電池
|
|
尺寸
|
140*52*48 mm
|
|
重量
|
約420g
|
