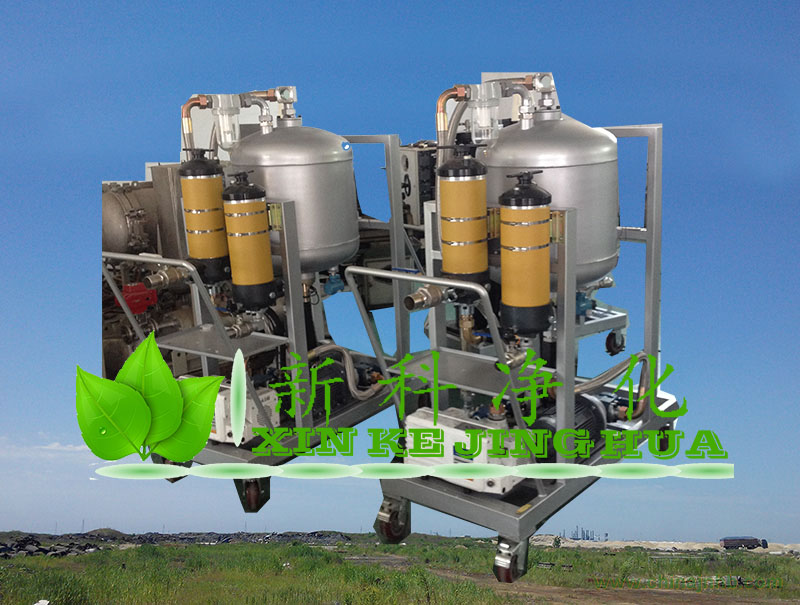

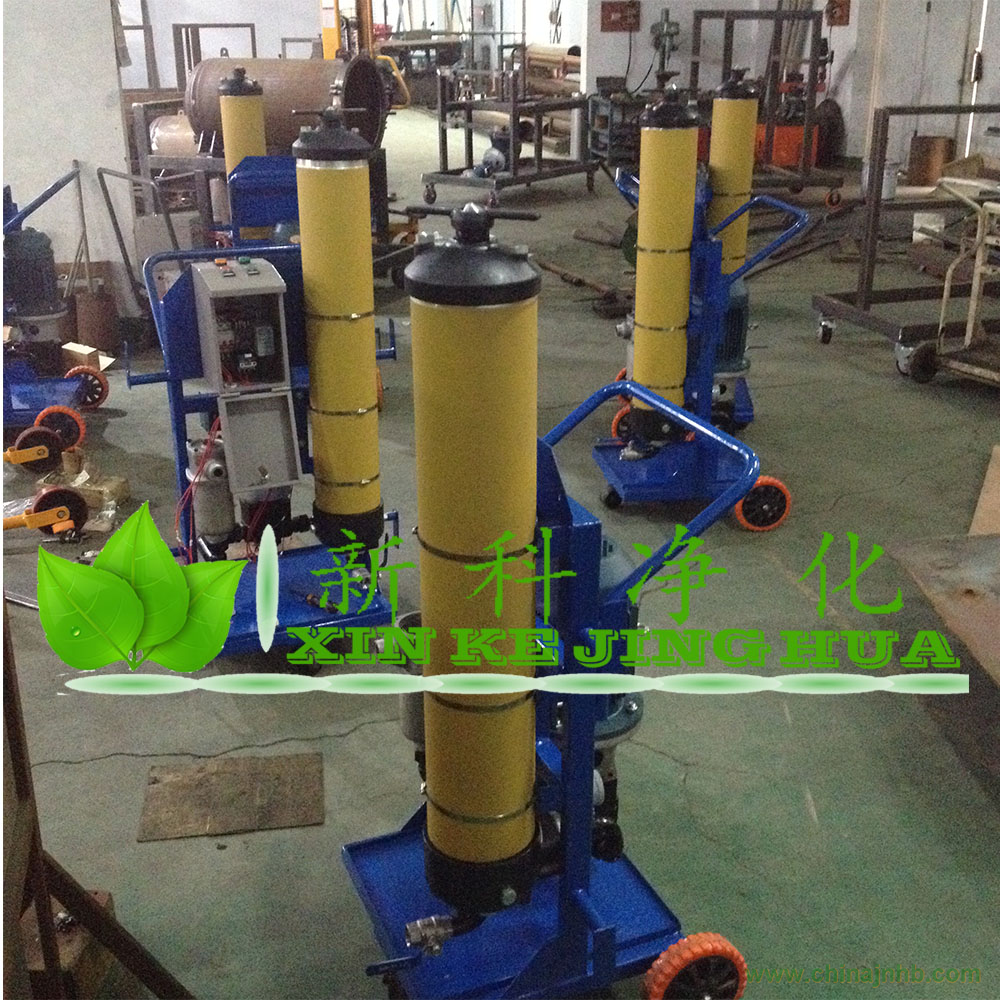

一、PFC8314U-120HORYVT干油小車概述
DRB-P系列電動潤滑泵適用于潤滑頻率高，配管長度大，潤滑點密集的單、雙線干稀油集中潤滑系統中，作為供給潤滑脂的輸送裝置。還可配備移動小車、膠管、油槍和電纜組成移動式電動潤滑泵裝置，適用于潤滑頻率低，潤滑點少，給油量大，不便于采用集中潤滑的單機設備，進行移動供脂潤滑。
該系列潤滑泵為電動高壓柱塞式。工作壓力在公稱壓力范圍內可任意調整，有雙重過載保護。貯油桶具有油位自動報警裝置，潤滑泵若配備電氣控制箱能實現雙線集中潤滑系統全自動控制，并對系統實現監視。
二、技術參數
|
型 號
|
公稱壓力MPa
|
額定給油量mL/min
|
貯油器容積L
|
電機
|
適用環境溫度
|
重 量kg
|
|
功率kW
|
電壓
|
|
HCRB1-P120Z
|
40
|
120
|
30
|
0.37
|
380
|
0~80
|
56
|
|
HCRB2-P120Z
|
0.75
|
-20~80
|
64
|
|
HCRB3-P120Z
|
60
|
0.37
|
0~80
|
60
|
|
HCRB41-P120Z
|
0.75
|
-20~80
|
68
|
|
HCRB5-P235Z
|
235
|
30
|
1.5
|
0~80
|
70
|
|
CHRB65-P235Z
|
60
|
74
|
|
CHRB7-P235Z
|
100
|
82
|
|
HCRB8-P235Z
|
365
|
60
|
74
|
|
CHRB9-P235Z
|
|
|
使用介質為錐入度不低于220(25℃，150g)1/10mm 的潤滑脂(NLGI0#-3#)和粘度等級大于N68 的潤滑油
三、PFC8314U-120HORYVT干油小車型號說明
五、甘油小車PFC8314U-120HORYVT干油小車外形尺寸
|
規格
|
D
|
H
|
H1
|
B
|
L
|
L1
|
a
|
|
貯油筒
|
30L
|
310
|
760
|
1140
|
200
|
-
|
233
|
1045
|
|
60L
|
400
|
810
|
1190
|
230
|
-
|
278
|
1095
|
|
100L
|
500
|
920
|
1200
|
280
|
-
|
328
|
1205
|
|
電機功率
|
0.37kW.80r/min
|
-
|
-
|
-
|
-
|
500
|
-
|
-
|
|
0.75kW.80r/min
|
-
|
-
|
-
|
-
|
563
|
-
|
-
|
|
1.5kW.160r/min
|
-
|
-
|
-
|
-
|
575
|
-
|
-
|
|
1.5kW.250r/min
|
-
|
-
|
-
|
-
|
575
|
-
|
-
|
甘油小車PFC8314U-120HORYVT干油小車工作原理
減速電機固定于帶泵裝置的連接法蘭上，通過驅動偏心軸帶動滑叉作直線往復運動，并帶動螺旋壓油板和刮油板順時針?lè)较蛐D(zhuǎn)(使用潤滑油無此機構)，經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周圍。
泵體內二組活塞，每組活塞由1個工作塞和2個控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示，當滑叉向左運動時，上組活塞完成吸油，下組活塞完成壓油，開始新的工作循環。這時下組活塞1、2向左運動，活塞2在彈簧力作用下到達極限位置關閉出口，而活塞1繼續向左運動，這時活塞2和1之間形成真空，其真空度隨活塞1的左移不斷增大，滑叉運動到極限位置活塞1打開吸油口，潤滑脂從吸油口吸入，如彈簧力不足，沒將活塞2推到極限位置，此時推桿3會在滑叉的推動下強制地把活塞2壓到極限位置，同時上組活塞1、2、3向左運動，活塞1先關閉吸油口，被吸入的潤滑脂在活塞1的推動下向左移動，當活塞2把出油口打開時，活塞2和推桿3 的運動也就停止，活塞1繼續左移，把潤滑脂從出油口壓出，活塞1、2接觸滑叉也已運動到極限位置完成半個循環的工作，如此周而復始地循環，二組活塞交替地將潤滑油脂從出油口壓送出來，壓出的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。
PFC8314U-120HORYVT干油小車使用要領
1、該系列電動潤滑泵應安裝在環 境合適、灰塵少，便于調整、檢查、維修和拆洗及方便補脂的地方。
2、該系列電動潤滑泵應盡可能布置在系統的中心位置，縮短系統配管長度，保持最低壓力降，使泵能產生足以克服潤滑點背壓的壓力。
3、泵調壓閥的設定壓力，可以在0~40MPa范圍內任意調節，在使用時不允許超過泵的公稱壓力(40MPa)。
4、泵出油口處過濾器的過濾網要定期清洗，防止堵塞。
5、若由于系列某種故障原因，使壓力達到約50MPa時，保險片即破裂，要查明原因并排除后再裝入新的保險片。
6、向貯油器內補充潤滑劑必須使用DJB-H1.6型電動補脂泵從貯器補脂口加入。
7、貯油器內薄膜式容量指示器只適用于潤滑脂，使用介質為潤滑油時，必須調換成浮球式容量指示器。
8、電動減速機初用二個月必須從排氣塞孔補充適量的3#二硫化鉬潤滑 脂，以后每隔四個月補充一次。
9、該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，必須采取防護措施。
