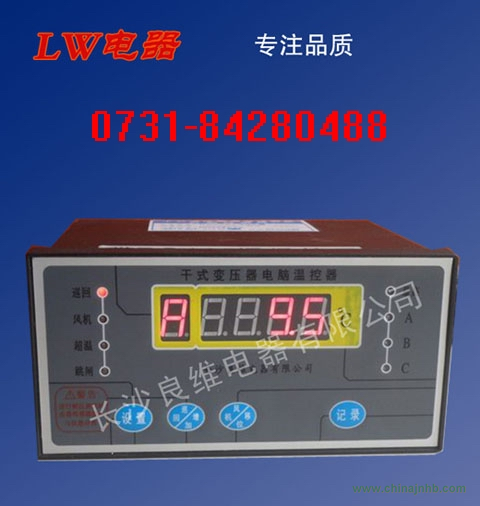

SWP-C80-T220D干式變壓器溫控儀

SWP-C80-T220D 干式變壓器智能溫控儀產品特性  0731-89799956
可檢測并顯示三相繞組溫度的對應值和各相最高溫度值。具有風機自動控制及手動控制功能。超溫跳閘、故障報警、系統故障自檢功能。參數可任意設定及掉電記憶功能。

SWP-C80-T220D 干式變壓器電阻溫度計技術指標  15386448088
該裝置按JB/T7631-94《變壓器用電阻溫度計》標準設計。
測量范圍： 0.0～200.0℃
測量精度： ±1℃(選用B級PTl00)
分辨力： 0.1℃
使用條件： 環境溫度—20℃～+50℃ 相對濕度≤95%RH
工作電源： 220VAC±10% 50Hz
功 耗： ≤5W
抗干擾性能：對共模250V(AC，50HZ)或串模200mV(AC，50HZ)干擾電壓，顯示值變化小于基本誤差值。
自檢報警功能：儀表故障自檢報警；輸入超量程自檢報警
故障報警輸出：傳感器開路及短路報警，繼電器觸點輸出(觸點容量5A/250VAC)
風機控制輸出：繼電器觸點輸出(觸點容量5A/250VAC)
超溫報警輸出：繼電器觸點輸出(觸點容量5A/250VAC)
跳閘報警輸出：繼電器觸點輸出(觸點容量5A/250VAC)

 BWD-3K8 干式變壓器溫度控制器工作原理     4000-731-428
   溫控儀有溫度監測系統和風機測控系統兩部分組成。溫度檢測系統以單片機作為中央處理單元。配合其它電路構成溫度控制監測系統，完成溫度的測量、顯示及相應信號輸出的功能。風機測控系統完成各種狀態報警和冷卻風機的控制輸出。溫度監測系統中，預埋在干式變壓器三相繞組中三支鉑熱電阻傳感器(ptl00)產生與繞組溫度值相對應的電阻信號，經濾波，放大和A/D模數轉換后輸入單片機。單片機根據輸入的測量資料以及由外部設定(包括廠家與用戶)的各種控制參數，經過計算與處理，顯示被測量繞組的溫度值并輸出相應的控制信號。測控系統中配有大容量EEPROM芯片，可隨時存貯測量資料，能夠對所有的設定參數及測量資料進行掉電保護。
