圍網施工工藝

一、 圍網立柱基礎預埋件:
1. 準備材料:
采用200mm×200mm、厚度10 mm的鋼板,
直徑12mm、長度250mm的螺紋鋼筋。
(備注:預埋件不用做油漆處理,立柱間距3米)
2. 施工圖紙聯系客服
二、立柱(間距3米):
圓管口字型:
立柱的豎管:采用直徑76mm、厚度3.0mm的圓管
立柱的橫管:采用直徑76mm、厚度3.0mm的圓管
圓管日字型:
立柱的豎管:采用直徑60mm、厚度3.0 mm的圓管
立柱的橫管:采用直徑60mm、厚度3.0mm的圓管
方管口字型:
立柱的豎管:采用80*80mm、厚度3.0 mm的圓管
立柱的橫管:采用80*80mm、厚度3.0mm的圓管
方管日字型:
立柱的豎管:采用70*70mm、厚度3.0 mm的圓管
立柱的橫管:采用70*70mm、厚度3.0mm的圓管
施工步驟:
1) 用干布除熱鍍鋅管表面的油污、水汽等雜質干凈后
2) 噴涂1—2遍紅旗牌環氧富鋅底漆,待干透
3) 噴涂1—2遍紅旗牌墨綠色面漆,待干透
4) 開料(按需要尺寸)
5) 焊接豎管(焊接管口先焊幾個點固定)
6) 焊接橫管(先焊幾個點固定)
7) 豎管、橫管固定好后,整體加焊
8) 所有焊接口整體用打磨機打磨干凈后刷兩遍防銹紅丹底漆
9) 所有焊接口刷1—2遍紅旗牌墨綠色面漆
三、立柱的扁鐵:采用寬度20mm、厚度3 mm的扁鐵
施工步驟:
1) 扁鐵表面先經鋼絲球除凈銹斑、油污、水汽等雜質
2) 噴涂1-2遍紅旗牌紅丹防銹底漆
3) 開料(按需要尺寸)
4) 手電鉆(配套筒)鉆孔,每隔30cm一個
5) 噴涂1—2遍紅旗牌墨綠色面漆
四、掛圍網:
1. 圍網規格和配件:
1) 圍網:Upman-horse(恰好時)PE包塑圍網,內徑Φ2.3mm,外徑Φ3.6mm,網孔45 mm×45mm,顏色墨綠色。
2) 尾鉆自攻螺絲:直徑Ф5.5mm,長度25 mm,每300mm配置一顆。
2. 施工步驟(圍網請掛在內側)
1) 先打開一整片圍網(10米/片),豎起來
2) 將扁鐵穿過圍網的始端(左或右端),用手電鉆壓緊螺絲固定
3) 用葫蘆或者是緊線器在圍網的終端(左或右端)收緊
4) 收緊圍網后把扁鐵穿上,用手電鉆壓緊螺絲先固定豎管、再固定橫管
5) 一片圍網掛好后,在第二片圍網的開始或者是最后的部分打開1—2條上下修好邊的圍網(把修好的頭打開),用順方向轉動的方法拿出1—2條圍網,用同樣順方向轉動的方法與第一片圍網連接起來,連接后把打開的頭修好,用同樣的方法掛后面的圍網
6) 圍網掛好以后,所有管的里面和外面都需再噴一遍墨綠色的油漆(在掛網的時候刮花已經處理好油漆的管,螺絲也需要做油漆處理)
其他工具和材料:
電焊機、沙輪機、打磨機、手電鉆配套筒(用作鉆孔和壓螺絲用)、空氣壓縮機(噴油漆用)、電源線、沙輪片、油漆掃、電焊條、打磨片、鋼絲球、葫蘆或者是緊線器(用作收緊圍網用)…
水泥、石頭、建筑沙…

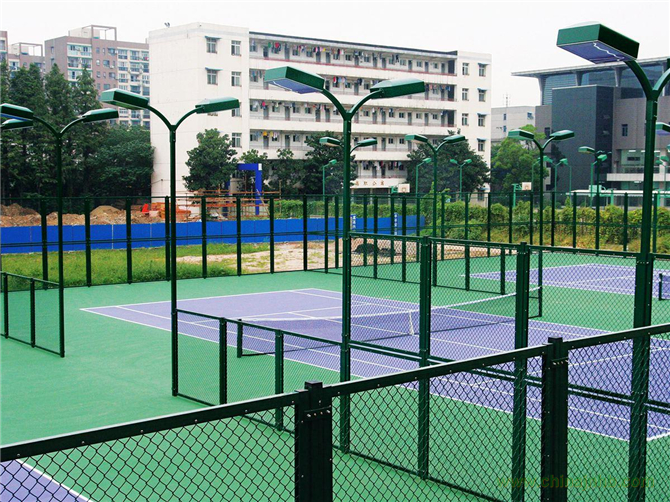

進賢張廟小學圍網施工

玉帶明珠現場拍攝圖
景德鎮漁山中學現場施工圖
安義足球場圍網施工圖
