雷達物位計的天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。
undefined
A 量程設定 B 低位調整 C 高位調整 D 盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面。
注：使用雷達物位計時，最高料位不能進入測量盲區（圖中D所示區域），如果進入盲區，所有測量數據和輸出數據都是錯誤的。
1.2 26G雷達物位計特點：
1.天線尺寸小，便于安裝；
2.非接觸雷達，無磨損，無污染。
3.幾乎不受腐蝕、泡沫影響；
4.幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
5.嚴重粉塵環境對高頻物位計工作影響不大。
6.波長更短，對在傾斜的固體表面有更好的反射。
7.波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
8.測量盲區更小，對于小罐測量也會取得良好的效果。
9.高信噪比，即使在波動的情況下也能獲得更優的性能。
10.高頻率，是測量固體和低介電常數介質的最佳選擇。

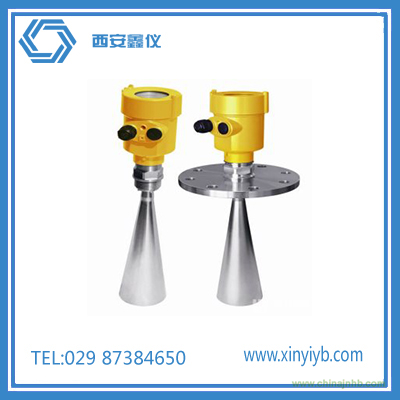

儀表介紹
應用： 水文水利、河道、水庫
測量范圍： 30米
過程連接： 法蘭
介質溫度： -40～100℃
過程壓力： 常壓
精度： ±5mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級： Exib ⅡCT6 Gb
信號輸出：4...20mA/HART(兩線/四線)，可選RS485/Mod bus
安裝要求及安裝指導
對于平底罐來說，理想安裝位置為：罐子直徑的1/4處或1/6處。
注：距離罐壁最小距離＞罐高的1/10。 下圖中①基準面；②容器中央或?qū)ΨQ軸
undefined

對于錐形罐來說，如果頂部是個平面，可裝在罐頂正中間，可保證測量到錐形底部。
undefined

如果是固體的料倉，有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。 注：由于傾斜的固體表面會造成回波衰減很大，甚至?xí)G失信號的情況。
undefined

雷達不能安裝在入料口的上方。 同時注意：室外安裝時應采取遮陽、防雨措施。下圖中①是正確的安裝方式；②是錯誤的安裝方式。
