概述

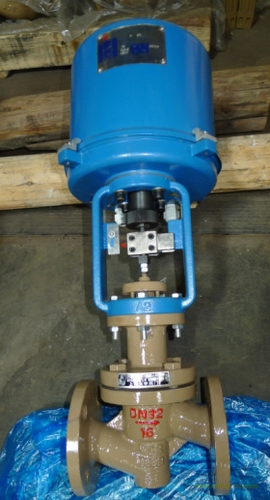

ZRHCF電子式電動襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。
標準規格
閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
R:電動3810L執行機構
D:電動PSL執行機構
|
H直行程
|
CF:標準型襯氟調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
|
DN25= DN25
NPS1〞=NPS1〞
|
|
如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50
|
性能
|
流量特性
|
直線、等百分比、快開
|
|
可調范圍
|
30:1
|
|
額定CV值
|
等百分比CV6.3~400 ，直線CV6.9~440
|
|
允許泄漏量
|
軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
選用參數表
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數Cv
|
等百分比
|
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
200
|
240
|
|
直線
|
5
|
10
|
16
|
25
|
38
|
63
|
80
|
120
|
220
|
300
|
|
行程
|
16mm
|
25 mm
|
40mm
|
60mm
|
|
電動執行機構
|
最大允許壓差（MPa）
|
|
型號
|
推力（N）
|
|
3810L-08
|
800
|
2.38
|
1.52
|
|
|
|
|
|
|
|
|
|
3810L-20
|
2000
|
4.77
|
3.05
|
1.86
|
1.19
|
0.76
|
|
|
|
|
|
|
3810L-30
|
3000
|
|
|
2.79
|
1.79
|
1.14
|
|
|
|
|
|
|
3810L-50
|
5000
|
|
|
4.66
|
2.98
|
1.91
|
1.13
|
0.6
|
0.47
|
|
|
|
3810L-65
|
6500
|
|
|
|
|
|
1.35
|
0.8
|
0.57
|
0.39
|
0.26
|
|
3810L-99
|
10000
|
|
|
|
|
|
|
|
|
0.61
|
0.42
|
